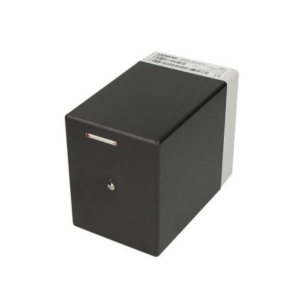

Сервопривод Siemens SQN30.151A1700

Сервопривод Siemens SQN30.151A1700 используется в составе систем автоматического регулирования состава смеси топлива (газа) и воздуха для дальнейшего сжигания с максимальным тепловым эффектом.

Функцией привода является перевод заслонки в положение, задаваемое управляющим устройством.

Место использования – средне-, маломощные газовые или жидкотопливные горелки.

В небольшом корпусе не предусмотрена возможность установки потенциометра. При небольшом переоборудовании конструкции с помощью специального комплекта AGA32 (опция) становиться доступно подключение потенциометра.

Работу сервопривода обеспечивает синхронный реверсивный двигатель с питанием от сети 110 В и защитой от блокировки. Стальной вал вращается против часовой стрелки, крутящий момент – 1 Нм. Вал можно открепить от зубчатой передачи и электродвигателя, нажав на штифт. Последующее зацепление происходит автоматически.

Использование смазки постоянного действия освобождает от необходимости в обслуживании рабочего механизма. Siemens SQN30 оснащен выключателями (конечный, вспомогательный), внутренним индикатором положения. Предусмотрена простая настройка переключателей с помощью кулачков и шкалы.

Рабочий узел защищен от температурных и механических воздействий прочным пластиковым корпусом. Электрические компоненты заизолированы от пыли и влаги по стандарту IP40. Устройство стабильно работает при температурах: -20...+60 градусов.

Сервопривод перемещает заслонку под управлением топочного автомата LОА/LМО/LМG/LFL, определяющего объем воздуха и топлива для получения сжигаемой смеси. Привод также может работать в паре с P-PI или PID- регуляторами. Электрическое подключение осуществляется через винтовые клеммы. В корпусе предусмотрены отверстия для ввода кабелей.

Преимущества Siemens SQN30.151A1700

• быстрое открытие на 90º;
• точное позиционирование заслонки;
• компактные габариты;
• возможность модернизации;
• внутренняя индикация положения;
• простая настройка переключателей;
• защита двигателя от блокировки;
• незначительное энергопотребление;
• нетребовательность в обслуживании;
• защита от пыли, класс IP 40.

Технические характеристики Siemens SQN30.151A1700
