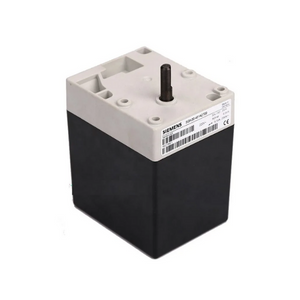

Сервопривод Siemens SQN30.402A2730

Сервопривод Siemens SQN30.402A2730 предназначен для использования в составе систем автоматического регулирования средне- и маломощной горелки.

Обеспечивает изменение положения заслонки для создания необходимого соотношения воздуха и топлива (газа) перед подачей в топку.

Конструкция подготовлена к установке потенциометра (опционально).

Сервопривод используется совместно с регулятором или под управлением менеджера горения, который позволяет выбирать и задавать оптимальное соотношение топлива и воздуха. Угол открытия воздушной заслонки составляет 0..90 градусов, длительность полного цикла (открытие на 90º) – 30 сек.

Исполнение и комплектация

Для работы сервопривода установлен реверсивный синхронный электродвигатель, с защитой от блокировки. Кулачковый вал из черненой стали можно открепить от зубчатой передачи и двигателя. Электрическое соединение осуществляется с помощью винтовых клемм.

Сервопривод Siemens SQN30.402A2730 поставляется в компактном корпусе, выполненном из термо- и ударостойкой пластмассы. Электрические детали заизолированы по стандарту IP40.

Особенностью этой модели является более высокая конструкция корпуса, специально для установки потенциометра, показывающего положение ведущего вала. Сервопривод оснащен легко настраиваемыми конечными и вспомогательными переключателями, внутренней/внешней индикацией положения. Направление вращения вала – против часовой стрелки.

Для корректировки точки переключения применяются регулируемые кулачки. При создании устройства использован смазочный материал длительного действия, что освобождает от обслуживания зубчатой передачи.

Достоинства Siemens SQN30.402A2730

• высокая точность регулирования;
• место для установки потенциометра;
• класс электрозащиты IP40;
• низкая потребляемая мощность;
• индикация положения;
• простая настройка.

Технические характеристики Siemens SQN30.402A2730
