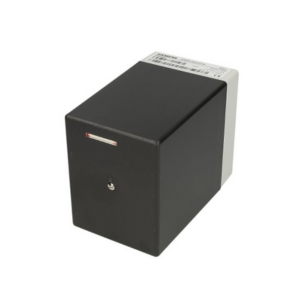

Сервопривод Siemens SQN30.431A2700

Сервопривод Siemens SQN30.431A2700 встраивается в системы автоматического регулирования состава топливовоздушной смеси.

Функция устройства – перемещение заслонки в положение, задаваемое управляющим устройством.

Местом применения являются средне-, маломощные горелки, сжигающие газ или жидкое топливо.

Корпус небольших габаритов высотой 110 мм не предназначен для размещения потенциометра, отражающего положение приводного вала. Комплект переоборудования AGA32 (опция) позволяет модернизировать конструкцию и подключить потенциометр.

Сервопривод оснащен синхронным 220-вольтовым двигателем с защитой от блокировки. Стальной вал вращается против часовой стрелке. Вращающий момент – 3 Нм. Вал можно открепить от зубчатой передачи и двигателя, нажав на штифт. Последующее подцепление осуществляется автоматически.

Сервопривод меняет положение воздушной заслонки под управлением автоматики горелки LОА/LМО/LМG/LFL, которая рассчитывает точное количество воздуха и топлива для получения оптимального состава сжигаемой смеси. Привод также совместим с P-PI или PID-регуляторами.

Рабочий узел защищен от ударов, грязи и температурных воздействий прочным полимерным корпусом, соответствующим стандарту электрозащиты IP 40.

Сервопривод Siemens SQN30.431A2700 снабжен выключателями (конечный, вспомогательный), внутренней индикацией положения, реле. Предусмотрена простая настройка переключателей.

Рабочий механизм обработан смазкой постоянного действия, что освобождает от необходимости регулярного обслуживания. Электроподключение осуществляется через винтовые клеммы. В корпусе поделано два отверстия для свободного ввода кабелей.

Преимущества Siemens SQN30.431A2700

• точное позиционирование заслонки;
• компактное исполнение;
• внутренняя индикация положения;
• защита двигателя от блокировки;
• возможность переоборудования для установки потенциометра;
• простая и точная настройка переключателей;
• смазка пролонгированного действия;
• защита от пыли, класс IP 40.

Технические характеристики Siemens SQN30.431A2700
