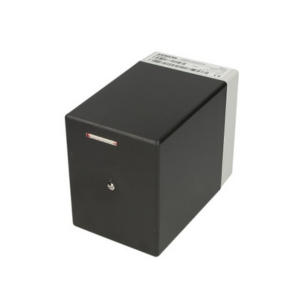

Сервопривод Siemens SQN30.451A2700

Сервопривод Siemens SQN30.451A2700 используется в системах автоматического регулирования соотношения газа (жидкого топлива) и воздуха маломощных и среднемощных горелок.

Приводит в действие воздушную заслонку при получении сигнала от управляющего устройства.

Модель является базовой, собрана в стандартном корпусе.

Управляет работой сервопривода автоматика котла (LОА/ LМО/ LМG/ LFL), рассчитывающая точное количество топлива (газа) и воздуха для формирования смеси. Привод также совместим с P-PI или PID- регуляторами.

Стандартное исполнение корпуса не позволяет устанавливать потенциометр. С помощью опционального комплекта для переоборудования AGA32 возможно преобразование базовой версии в версию для подключения потенциометра.

Движение заслонки обеспечивает синхронный электродвигатель с питанием от сети 220 В, защищенный от блокировки. Вал произведен из износостойкой стали, вращается против часовой стрелки. Крутящий момент – 3 Нм. Вал можно вручную отсоединить от редуктора и двигателя. Фиксация на место осуществляется автоматически.

Сервопривод Siemens SQN30.451A2700 скомпонован в небольшом пластиковом корпусе, который защищает рабочий узел от пыли, механических воздействий, перепада температур. Класс IP40. В корпусе проделано два отверстия для ввода кабелей. Электроподключение осуществляется на резьбовые клеммы.

Сервопривод снабжен легко регулируемыми концевыми и вспомогательными переключателями. Шкалы рядом с кулачками упрощают выбор точек срабатывания. Дополнительная шкала на конце распредвала используется для внутренней индикации положения.

Преимущества Siemens SQN30.451A2700

• точное перемещение заслонки;
• внутренняя индикация положения;
• возможность модернизации для внешней индикации (опция);
• защита двигателя от блокировки;
• простота монтажа, настройки, нетребовательность в обслуживании;
• уровень электрозащиты – IP 40.

Технические характеристики Siemens SQN30.451A2700
