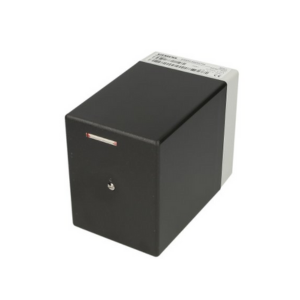

Сервопривод Siemens SQN31.151A2700

Сервопривод Siemens SQN31.151A2700 приводит в действие воздушную заслонку при получении сигнала от управляющего устройства.

Перемещение задвижки в положение 90º осуществляется в течение 4,5 сек. Базовая модель собрана в стандартном корпусе.

Управляет работой сервопривода автоматика горелки (LОА/ LМО/ LМG/ LFL), рассчитывающая пропорцию топлива (или газа) и воздуха в сжигаемой смеси. Привод также может работать в сочетании с P-PI или PID- регуляторами.

Синхронный двигатель с питанием от сети 220 В защищен от блокировки. Стальной вал вращается по часовой стрелке. Нажатием на штифт вал отсоединяется от редуктора и двигателя. Повторное зацепление происходит автоматически.

Мотор защищен от механических и температурных воздействий пластиковым компактным корпусом.

Базовая модель не предусматривает возможность размещения потенциометра ввиду ограниченных габаритов. Высота – 110 мм. Используя специальный набор AGA32 можно преобразовать устройство и установить потенциометр.

Сервопривод снабжен легко настраиваемыми концевыми и вспомогательными переключателями. Шкалы рядом с кулачками позволяют быстро и точно отрегулировать точки срабатывания. Дополнительная шкала на конце распределительного вала служит для внутренней индикации положения.

В корпусе проделано 2 отверстия для ввода кабелей. Электроподключение осуществляется на винтовые клеммы.

Преимущества Siemens SQN31.151A2700

• точное перемещение заслонки;
• внутренняя индикация положения;
• защита двигателя от блокировки;
• простой монтаж и настройка;
• защита корпуса от пыли, класс IP 40;
• быстрое открытие (на 90º за 4,5 сек.);
• возможность модернизации и подключения потенциометра.

Технические характеристики Siemens SQN31.151A2700
