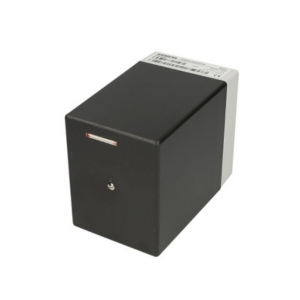

Сервопривод Siemens SQN31.151A2730

Сервопривод Siemens SQN31.151A2730 является частью системы автоматического регулирования состава газо-, топливовоздушной смеси при эксплуатации маломощных и среднемощных горелок.

Функцией является приведение в действие воздушной заслонки при получении команды от управляющего устройства. Это базовая версия в стандартном корпусе.

Функцию управления серводвигателем выполняет автоматика горелки (LОА/ LМО/ LМG/ LFL), определяющая оптимальную пропорцию топлива (или газа) и воздуха в формируемой смеси. Привод также может работать в паре с P-PI или PID- регуляторами.

Двигатель защищен пластиковым корпусом, невосприимчивым к ударам и нагреву. Уровень электрозащиты отвечает нормативу IP40. Диапазон рабочих температур: -20...+60 градусов.

Базовое исполнение подразумевает стандартные габариты корпуса и невозможность размещения потенциометра ввиду отсутствия места. Небольшая модернизация позволяет решить вопрос установки внешнего потенциометра с помощью дополнительного комплекта AGA32.

Синхронный двигатель с питанием от сети 220 В защищен от блокировки. Стальной вал вращается по часовой стрелке. Крутящий момент – 1 Нм. Предусмотрена возможность отсоединения вала от редуктора и двигателя вручную, нажатием на штифт. Повторное зацепление выполняется автоматически.

Сервопривод оснащен легко регулируемыми концевыми и вспомогательными переключателями. Шкалы рядом с кулачками позволяют точно настроить точки переключения. Дополнительная шкала на конце распределительного вала служит для внутренней индикации положения.

В корпусе выполнено 2 отверстия для электропроводки. Подключение осуществляется на винтовые клеммы.

Особенности Siemens SQN31.151A2730

• точное регулирование положения заслонки;
• быстрое перемещение (на 90º за 4,5 сек.);
• внутренняя индикация положения;
• защита двигателя от блокировки;
• простота установки и настройки;
• защита от пыли, класс IP 40;
• возможность модернизации и подключения внешней индикации;
• надежность, долговечность конструкции.

Технические характеристики Siemens SQN31.151A2730
