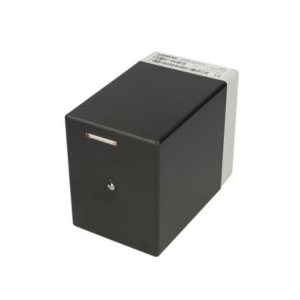

Сервопривод Siemens SQN31.252A1700

Сервопривод Siemens SQN31.252A1700 отвечает за перемещение воздушной заслонки в процессе регуляции состава топливовоздушной (газовоздушной) смеси.

Рассчитан на использование в составе среднемощных и маломощных газовых и жидкотопливных горелок.

Корпус с высокой крышкой позволяет устанавливать потенциометр (опция).

Сервопривод работает от сети напряжением 100-110 В. Оснащен синхронным двигателем, защищенным от блокировки. Приводной вал выполнен из износостойкой стали. Вал вращается по часовой стрелке, крутящий момент – 1,8 Нм. Зубчатую передачу обслуживать не требуется благодаря смазке постоянного действия.

Предусмотрена возможность отсоединения вала от редуктора и двигателя путем нажатия на штифт. Обратное зацепление происходит автоматически.

Сервопривод работает в сочетании с P-PI или PID-регуляторами и автоматами горения LОА/LМО/LМG/LFL, определяющими необходимое соотношение топлива и воздуха.

Пластиковый корпус не допускает повреждений рабочего узла и защищает от нагрева. Соответствует стандарту пылевлагозащиты IP40. Устройство может размещаться в местах с внешними температурами: -20...+60 градусов. Корпус высотой 125 мм позволяет устанавливать потенциометр.

Сервопривод оснащен концевыми и вспомогательными выключателями. Шкалы рядом с кулачками облегчают регулировку. Дополнительная шкала на конце распределительного вала служит для внутренней индикации положения.

Для электропроводки выполнено 2 отверстия. Электроподключение осуществляется на винтовые клеммы.

Преимущества Siemens SQN31.252A1700

• точное перемещение заслонки;
• высокий корпус для установки потенциометра;
• нетребовательность в обслуживании;
• широкий диапазон температур эксплуатации;
• защита двигателя от блокировки;
• надежное, долговечное исполнение.

Технические характеристики Siemens SQN31.252A1700
