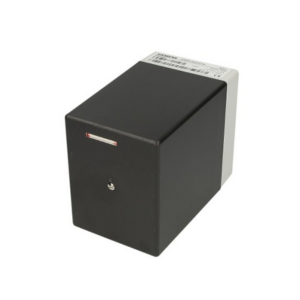

Сервопривод Siemens SQN31.401A1700

Сервопривод Siemens SQN31.401A1700 обеспечивает открытие-закрытие воздушной заслонки в процессе регуляции состава топливовоздушной смеси.

При получении сигнала от автомата горения или регулятора перемещает затвор в необходимое положение.

Привод рассчитан на использование в средне-, маломощных горелках, сжигающих газ или жидкое топливо. Модель является базовой.

В стандартном корпусе высотой 110 мм отсутствует место для размещения потенциометра. Подготовить конструкцию для его установки можно при помощи специального комплекта для переоборудования AGA32.

Сервопривод работает от синхронного двигателя 110 В, 50-.60 Гц, защищенного от блокировки. Стальной вал вращается по часовой стрелке. Крутящий момент – 3 Нм. Вал может вручную открепляться от зубчатой передачи и двигателя при нажатии на штифт. Повторное присоединение происходит автоматически.

Двигатель защищен пластиковым корпусом, устойчивым к температурному и механическому воздействию. Соответствует стандарту электрозащиты IP40. Может эксплуатироваться при температурах: -20...+60 градусов. Зубчатая передача обработана смазкой длительного действия, поэтому не требует обслуживания в процессе эксплуатации.

Функцию управления серводвигателем обеспечивает автомат горения LОА/LМО/LМG/LFL, определяющий точное количество воздуха и топлива для получения оптимального состава сжигаемой смеси. Привод также может работать совместно с P-PI или PID- регуляторами.

В сервоприводе предусмотрены концевые и вспомогательные выключатели с простой настройкой точки переключения. Дополнительная шкала на конце распределительного вала используется для внутренней индикации положения. Электроподключение осуществляется на винтовые клеммы. Два отверстия в корпусе упрощают ввод кабелей.

Преимущества Siemens SQN31.401A1700

• точное перемещение заслонки;
• базовая версия с возможностью переоборудования;
• внутренняя индикация положения;
• защита двигателя от блокировки;
• простая настройка;
• нетребовательность в обслуживании;
• защита от пыли, класс IP 40.

Технические характеристики Siemens SQN31.401A1700
