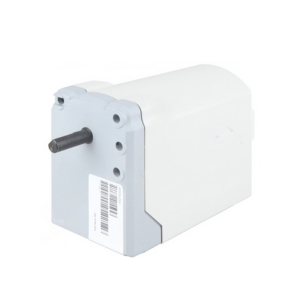

Сервопривод Siemens SQN70.424B20

Сервопривод Siemens SQN70.424B20 поворачивает воздушную заслонку в пределах 0...160° в процессе регулирования подачи воздуха на горение и при продувке камеры сгорания.

Используется в составе газовых и жидкотопливных горелок малой и средней мощности.

Характеризуется надежным исполнением, высокой точностью переключения, простотой настройки параметров, стабильной работой при низких температурах окружающей среды.

Сервопривод Siemens SQN70.424B20 перемещает воздушную заслонку с учётом заданных параметров при вращении вала двигателя. Износостойкий приводной вал изготовлен из стали, отсоединяется от зубчатой передачи и двигателя вручную и автоматически зацепляется обратно. Зубчатая передача обработана смазкой постоянного действия и не требует какого-либо обслуживания.

Корпус исполнительного механизма произведен из крепкого пластика, устойчивого к высоким температурам. Отвечает стандарту пылевлагозащиты IP40. Параметры переключения устанавливаются с помощью кулачков и расположенных рядом с ними шкал с разметкой.

Сервопривод Siemens SQN70.424B20 по запросу оснащается монтажными принадлежностями и крышкой AGA34 для переоборудования корпуса под установку потенциометра.

Особенности Siemens SQN70.424B20

• работа от синхронного двигателя с функцией защиты от блокировки;
• вращение вала влево-вправо;
• интегральная электронная схема;
• внутренняя индикация текущего положения;
• 2 концевых и 2-4 вспомогательных переключателя;
• шкала для задания параметров открытия 0..130°, максимальный угол – 160°;
• работа совместно с контроллерами RWF40, автоматикой котла или регуляторами;
• возможность крепления в любом положении.

Технические характеристики Siemens SQN70.424B20
