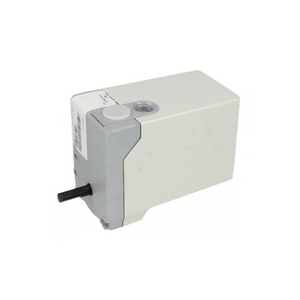

Сервопривод Siemens SQN70.603R10

Сервопривод Siemens SQN70.603R10 под управлением контроллера горелки приводит в действие воздушную/ газовую заслонку.

Применяется в составе среднемощных и маломощных горелок для подготовки топливной смеси пред сгоранием.

Сервопривод собран в компактном ударопрочном и термостойком корпусе из пластика. Материал приводного вала – сталь.

Основными конструктивными элементами являются: реверсивный синхронный двигатель с редуктором, вал, реле, переключатели.

Зубчатая передача не требует обслуживания (использована смазка пролонгированного действия). Предусмотрена возможность отсоединения приводного вала от зубчатой передачи и двигателя нажатием на штифт. Зацепление происходит автоматически.

Некоторые кулачки имеют тонкую настройку, их можно регулировать при помощи обычной отвёртки. Другие кулачки могут настраиваться вручную или с помощью предлагаемого в комплекте гаечного ключа и другого аналогичного инструмента.

Особенности Siemens SQN70.603R10

• работа под управлением автоматики котла, регулятора;
• по два концевых и доп. выключателя, некоторые с точной настройкой;
• интегрированная электронная схема;
• подключение на резьбовые клеммы;
• вращения вала против часовой стрелки;
• внутренняя индикация положения.

Технические характеристики Siemens SQN70.603R10
