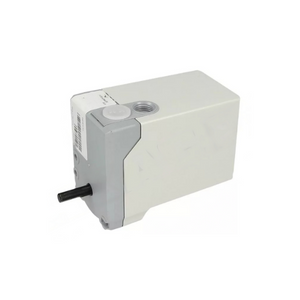

Сервопривод Siemens SQN70.664A23

Сервопривод Siemens SQN70.664A23 предназначен для автоматического перемещения воздушной/ газовой заслонки на заданный угол в процессе регулирования состава топливовоздушной смеси и вентилирования камеры сгорания.

Устанавливается в средне-, маломощные горелки, сжигающие газ или жидкое топливо.

Привод открывает/ закрывает/ передвигает задвижку при получении команды от контроллера котла.

Корпус сервопривода Siemens SQN70.664A23 изготовлен из прочного жаростойкого пластика. Приводной вал выполнен из износостойкой стали. Внутри корпуса находятся: реверсивный синхронный двигатель с зубчатой передачей, распределительный вал, реле, переключатели, подключенные к клеммам через печатную плату. Предусмотрена возможность отсоединения приводного вала от зубчатой передачи и двигателя нажатием на штифт. Вторичное зацепление происходит автоматически.

Электрические компоненты защищены от внешних воздействий по стандарту IP 40 (при условии использования соответствующих кабельных вводов и крепёжных винтов).

Особенности Siemens SQN70.664A23

• управление работой привода автоматикой горелки;
• регулировка угла открытия 0…130°, максимальный угол поворота – 160°;
• встроенный электронный контур;
• по два концевых и дополнительных выключателя, в т.ч. с точной настройкой;
• простая ручная регулировка выключателей;
• не требующая обслуживания зубчатая передача;
• винтовые клеммы для электроподключения;
• выбивное отверстие в корпусе для свободного ввода кабеля;
• вращения вала против часовой стрелки;
• внутренняя индикация положения.

Технические характеристики Siemens SQN70.664A23
