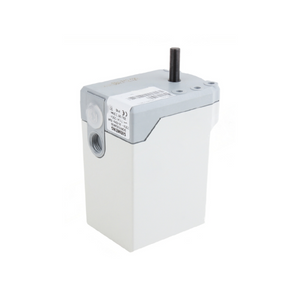

Сервопривод Siemens SQN70.694A20

Сервопривод Siemens SQN70.694A20 отвечает за перемещение воздушной/ газовой заслонки для получения необходимого соотношения топлива и воздуха в топливовоздушной смеси.

Встраивается в среднемощные и маломощные горелки, работающие на газе или жидком топливе. Управление приводом осуществляется автоматикой котла.

Внутри компактного корпуса Siemens SQN70.694A20 размещены:

• реверсивный синхронный двигатель с зубчатой передачей;
• распределительный вал;
• реле;
• переключатели;
• подключенные к клеммам через печатную плату.

Электрические компоненты защищены от пыли и влаги по стандарту IP 40 (при условии использования соответствующих кабельных вводов и крепёжных винтов).

Особенности Siemens SQN70.694A20

• управление работой привода контроллером горелки;
• встроенный электронный модуль;
• 2 концевых и 2 дополнительных выключателя;
• легкая регулировка концевых и вспомогательных выключателей для задания точек переключения;
• зубчатая передача со смазкой длительного действия (не требует техобслуживания);
• возможность отсоединения приводного вала от зубчатой передачи и двигателя нажатием на штифт, автоматическое повторное зацепление;
• корпус из пластика, стойкого к температурному и механическому воздействию;
• стальной приводной вал;
• винтовые клеммы для электрического подключения;
• выбивное отверстие в корпусе для свободного ввода кабеля;
• вращения вала против часовой стрелки;
• внутренняя индикация положения.

Технические характеристики Siemens SQN70.694A20
