Клапаны балансировочные DZC

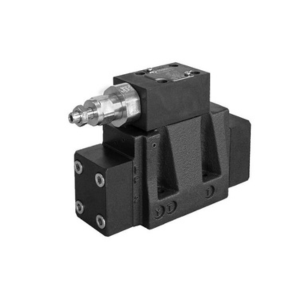

Балансировочные клапаны DZC5*, DZC5R*, DZC7*, DZC8* выполняют функцию редукционных клапанов, которые, помимо снижения давления в линии Р до необходимого уровня для потребителя А, обеспечивают возврат потока от потребителя А к сливному отверстию Т. Это происходит, если давление в отводящем контуре (потребитель А) превышает заданное значение, например, в случае необходимости гидравлического противовеса или балансировки нагрузки.

Клапаны DZC* имеют монтажную поверхность, соответствующую стандартам ISO 4401 (CETOP RP121H), при этом отверстие В не используется.

Клапаны DZC5*, DZC5R*, DZC7*, DZC8* доступны в трех типоразмерах с расходами до 500 л/мин. Например, модель DZC5-070/10N-II/K1 представляет собой балансировочный клапан с диапазоном давления 0-70 бар и пропускной способностью 150 л/мин, соответствующий стандарту CETOP P05.

Данные клапаны могут быть оснащены пилотным управлением и дренажем, как внешним, так и внутренним. Версия с внешним дренажом позволяет работать при повышенном противодавлении на выходе. Клапаны DZC* могут быть установлены в любом положении без снижения их эффективности. Рекомендуется подключать порт Т клапана непосредственно к баку и учитывать любое противодавление в линии Т при настройке контролируемого давления.

Максимально допустимое противодавление в линии Т составляет 2 бар.

Крепление клапанов DZC5*, DZC5R*, DZC7*, DZC8* осуществляется с помощью болтов или соединительных шпилек на шлифованной поверхности с показателями плоскостности и шероховатости, соответствующими или превышающими указанные на чертеже. Несоблюдение минимальных требований по плоскостности и/или шероховатости может привести к утечке жидкости между клапаном и установочной поверхностью.

Гидросхема клапанов DZC*

Габаритные размеры

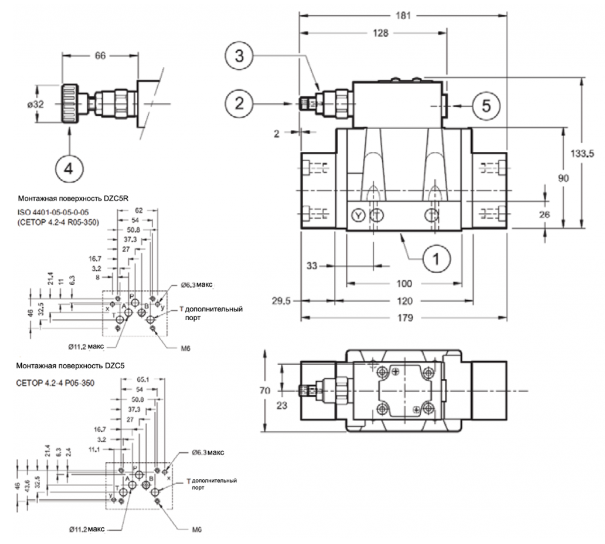

DZC5*, DZC5R*

  1. = Монтажная поверхность с уплотнительными кольцами.
  2. = Регулировочный винт с потайной шестигранной головкой: ключ на 5. Для увеличения давления вращать по часовой стрелке.
  3. = Стопорная гайка: гаечный ключ на 17.
  4. = Регулировочная ручка: М1.
  5. = Соединение манометра 1/4" BSP. Крепление клапана: 4 винта SHC M6x35.

Уплотнительные кольца:

  • 5 шт. OR 2050 - твердость по Шору 90,
  • 2 шт. OR 2037 - твердость по Шору 90.

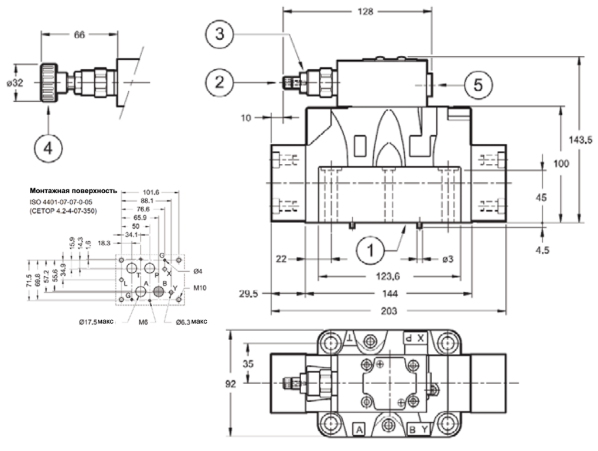

DZC7*

  1. = Монтажная поверхность с уплотнительными кольцами.
  2. = Регулировочный винт с потайной шестигранной головкой: ключ на 5. Для увеличения давления вращать по часовой стрелке.
  3. = Стопорная гайка: гаечный ключ на 17.
  4. = Регулировочная ручка: М1.
  5. = Соединение манометра 1/4" BSP. Крепление клапана: 4 винта SHC M10x60, 2 винта SHC M6x50.

Уплотнительные кольца:

  • 4 шт. OR 130 - твердость по Шору 90,
  • 2 шт. OR 2043 - твердость по Шору 90.

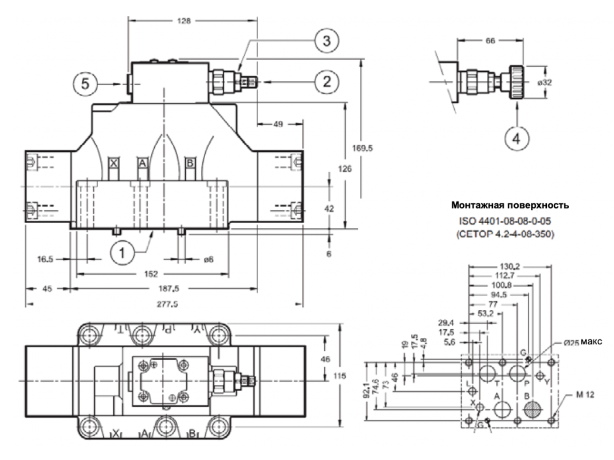

DZC8*

  1. = Монтажная поверхность с уплотнительными кольцами.
  2. = Регулировочный винт с потайной шестигранной головкой: ключ на 5. Для увеличения давления вращать по часовой стрелке.
  3. = Стопорная гайка: гаечный ключ на 17.
  4. = Регулировочная ручка: М1.
  5. = Соединение манометра 1/4" BSP. Крепление клапана: 6 винтов SHC M12x60.

Уплотнительные кольца:

  • 4 шт. OR 3118 - твердость по Шору 90,
  • 4 шт. OR 3118 - твердость по Шору 90.

Технические характеристики

Параметры Клапан DZC5(R)* Клапан DZC7* Клапан DZC8*
Максимальное рабочее давление бар 350
Максимальный расход рабочей жидкости л/мин 150 300 500
Диапазон температур рабочей жидкости °C -20...+80
Рекомендуемая вязкость рабочей жидкости сСт 25
Класс чистоты рабочей жидкости - Класс 20/18/15 по ISO 4406:1999
Материал применяемых уплотнений - NBR
Масса клапана не более кг 6,5 8,7 15,0

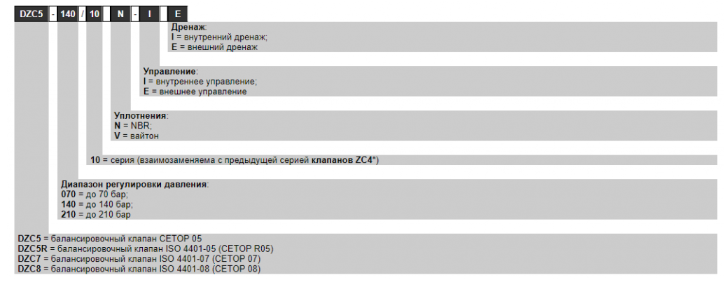

Структура условного обозначения DZC5*, DZC5R*, DZC7*, DZC8*
