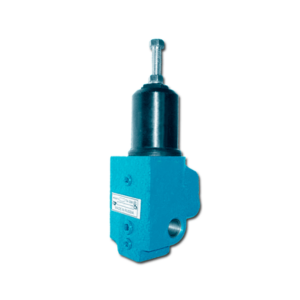

Гидроклапаны давления Г54-32, ПГ54-32, БГ54-32

Гидроклапаны давления типа Г54-32 предназначены для применения в гидравлических системах.

Клапаны моделей Г54-32, ПГ54-32М, АГ54-32, ПАГ54-32М, БГ54-32, ПБГ54-32М, ВГ54-32, ПВГ54-32М, ДГ54-32, ПДГ54-32М выпускаются с резьбовым и стыковым соединением.

В варианте с резьбовым соединением, отверстия на корпусе имеют коническую резьбу K3/8" для подключения линий.

В клапанах со стыковым соединением отверстия выводятся на стыковую поверхность и оканчиваются цековками для уплотнительных колец (по ГОСТ 9833-73), что обеспечивает герметичность соединения между устройством и специальными панелями или промежуточными плитами, на которых нарезана резьба для установки штуцеров.

Гидроклапаны применяются в качестве:

• клапан разности давлений для поддержания заданной разности давлений, определяемой настройкой пружины, в подводимом и отводимом потоках рабочей жидкости, или в одном из этих потоков и постороннем потоке.
• клапана последовательности для пропускания потока рабочей жидкости  при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление)потоке.
• предохранительного клапана для предохранения объёмного гидропривода от давления, превышающего установленное.
• переливного клапана для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.

Указания по эксплуатации гидроклапанов (П)Г54-3:

• при изменении вязкости рабочей жидкости более чем на 20% от первоначальной произведите её замену;
• количество механических примесей в масле в процессе эксплуатации не должно превышать 0,005% по массе, а воды - 0,05%;
• гидроклапаны давления должны быть встроены в гидросистему так, чтобы орган управления аппарата был расположен в безопасном месте, удобном для обслуживания;
• трубы должны иметь проходные сечения, соответствующие размерам присоединительных отверстий, уменьшение сечений т вмятины не допускаются;
• присоединения гидроклапанов давления к гидросистеме должны обеспечивать полную герметичность во избежании течи масла и подсоса воздуха;
• перед началом работы удалите воздух из системы;
• для опломбирования регулировочного узла аппарата после настройки предусмотрены отверстия диаметром 2 мм в колпачке и винте.

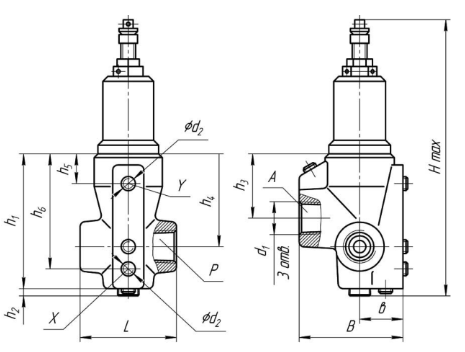

Размеры гидроклапана давления типа Г54-32 (резьбовое присоединение)

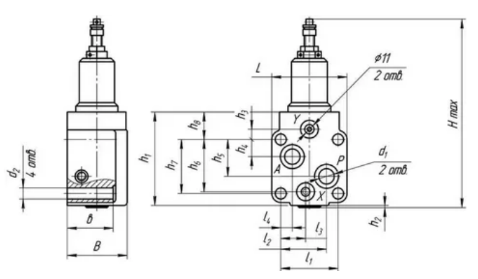

Размеры гидроклапана давления типа ПГ54-32 (стыковое присоединение)

Технические характеристики Г54-32, ПГ54-32, БГ54-32

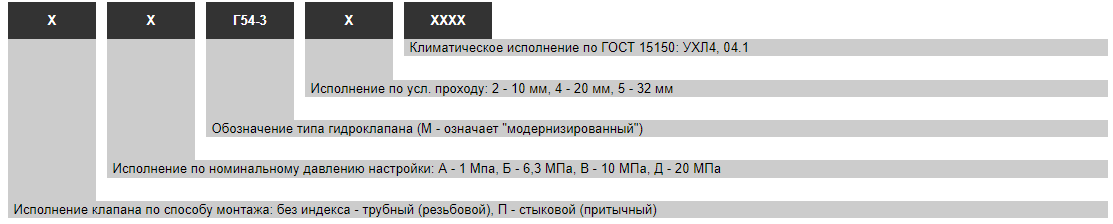

Условное обозначение гидроклапанов давления типа Г54-3

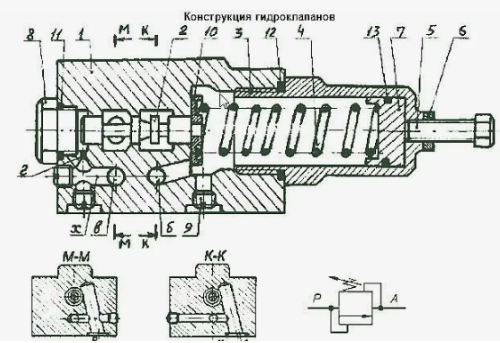

Принцип работы гидроклапанов давления (П)Г54-32

В расточке корпуса 1 (см. рисунок выше) помещён золотник 2. Расположенная в колпачке 3 пружина 4 через шайбу 10 препятствует перемещению золотника внутрь колпачка. Натяг пружины регулируется перемещением упора 7 с помощью регулировочного винта 5, контргайка 6 на винте фиксирует настройку. Рабочая жидкость, подводимая в полость клапана Р, через каналы «в, х» и демпферное отверстие «г» поступает под торец золотника 2. Давление жидкости на торец золотника уравновешивается усилием пружины 4. При возрастании давления в подводящей гидролинии увеличивается давление и на торец золотника 2. Преодолевая усилие пружины, золотник 2 сдвигается и соединяет полости Р и А. Так как полость под колпачком 3 соединена каналом «б» с полостью отвода А, то разность давлений в подводящем и отводящем каналах, определяемая усилием пружины, поддерживается постоянной независимо от изменения давления в гидросистеме.
