Гидроклапаны давления (П)Г52-2...

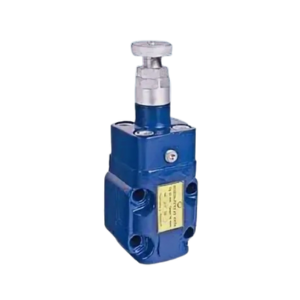

Гидроклапаны предохранительные моделей (A,Б)(П)Г52-22, (A,Б)(П)Г52-23, (A,Б)(П)Г52-24, (A,Б)(П)Г52-25 являются частью командно-регулирующей аппаратуры гидроприводов.
Их основная функция – ограничивать давление рабочей жидкости до заранее установленного уровня, защищая системы от перегрузки и повреждений.
Эти гидроклапаны имеют широкую сферу применения и могут быть встроены в гидравлические установки различных транспортных, подземных и других объектов, а также в металлообрабатывающие станки.
Клапаны серии (П)Г52-2... работают на чистом минеральном масле с вязкостью 18-60 мм²/сек при температуре масла до 50 °С. Рекомендуется использовать индустриальное масло 20 или 30 (согласно ГОСТ 1707-51).
Технические характеристики (П)Г52-2...
| Марка гидроклапана | Условный проход | Диапазон регулировки, МПа | Номинальный расход, л/мин | Присоединение |
| Клапан Г52-22 | 12 | 0,3...6,3 | 20 | 3/8" |
| Клапан АГ52-22 | 12 | 0,5...10,0 | 20 | 3/8" |
| Клапан БГ52-22 | 12 | 1,0...20,0 | 20 | 3/8" |
| Клапан ПГ52-22 | 12 | 0,3...6,3 | 20 | стыковое |
| Клапан АПГ52-22 | 12 | 0,5...10,0 | 20 | стыковое |
| Клапан БПГ52-22 | 12 | 1,0...20,0 | 20 | стыковое |
| Клапан Г52-23 | 16 | 0,3...6,3 | 40 | 1/2" |
| Клапан АГ52-23 | 16 | 0,5...10,0 | 40 | 1/2" |
| Клапан БГ52-23 | 16 | 1,0...20,0 | 40 | 1/2" |
| Клапан ПГ52-23 | 16 | 0,3...6,3 | 40 | стыковое |
| Клапан АПГ52-23 | 16 | 0,5...10,0 | 40 | стыковое |
| Клапан БПГ52-23 | 16 | 1,0...20,0 | 40 | стыковое |
| Клапан Г52-24 | 20 | 0,3...6,3 | 80 | 3/4" |
| Клапан АГ52-24 | 20 | 0,5...10,0 | 80 | 3/4" |
| Клапан БГ52-24 | 20 | 1,0...20,0 | 80 | 3/4" |
| Клапан ПГ52-24 | 20 | 0,3...6,3 | 80 | стыковое |
| Клапан АПГ52-24 | 20 | 0,5...10,0 | 80 | стыковое |
| Клапан БПГ52-24 | 20 | 1,0...20,0 | 80 | стыковое |
| Клапан Г52-25 | 32 | 0,3...6,3 | 160 | 1 1/4" |
| Клапан АГ52-25 | 32 | 0,5...10,0 | 160 | 1 1/4" |
| Клапан БГ52-25 | 32 | 1,0...20,0 | 160 | 1 1/4" |
| Клапан ПГ52-25 | 32 | 0,3...6,3 | 160 | стыковое |
| Клапан АПГ52-25 | 32 | 0,5...10,0 | 160 | стыковое |
| Клапан БПГ52-25 | 32 | 1,0...20,0 | 160 | стыковое |
Схема применения клапанов (П)Г52-2...
