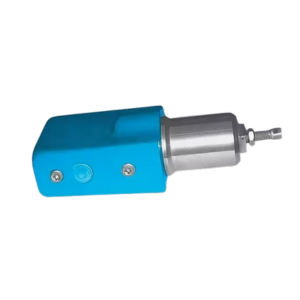

Гидроклапаны давления с обратным клапаном Г66-3
Гидроклапаны давления серии Г66- (Г66-32, Г66-34, БГ66-32, БГ66-34, ВГ66-32, ВГ66-34, Г66-35, БГ66-35, ВГ66-35, ДГ66-32) могут выполнять различные функции в зависимости от гидравлической схемы: ограничивать, поддерживать или регулировать давление в системе.
Эти клапаны могут использоваться как предохранительные, переливные или редукционные.
Клапаны серии Г66-... (а также стыкового монтажа ПГ66) предназначены для регулирования давления в основном или управляющем потоке рабочей жидкости, при этом они обеспечивают свободное прохождение потока в обратном направлении.

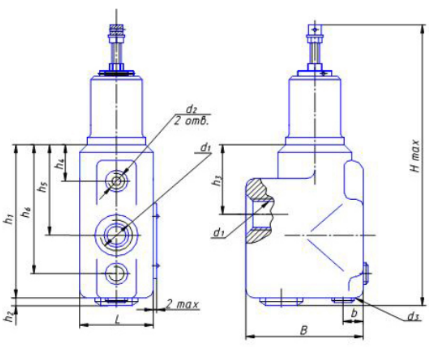

Габаритные размеры Г66 с обратным клапаном
| Модель гидроклапана | Резьба по ГОСТ 6111-52 |
Размеры, мм | |||||||||||
| d1 | d2 | d3 | Hmax | Lmax | B | h1 | h2 | h3 | h4 | h5 | h6 | b | |
| Гидроклапан АГ66-32(М) | К3/8" | К1/8" | К1/4" | 210 | 56 | 74 | 100 | 2 | 44 | 22 | 64 | 84 | 14 |
| Гидроклапан Г66-32(М) | |||||||||||||
| Гидроклапан БГ66-32(М) | |||||||||||||
| Гидроклапан ВГ66-32(М) | |||||||||||||
| Гидроклапан ДГ66-32(М) | |||||||||||||
| Гидроклапан АГ66-34(М) | К3/4" | 231 | 56 | 94 | 120 | 3 | 47 | 24 | 75 | 100 | 18 | ||
| Гидроклапан Г66-34(М) | |||||||||||||
| Гидроклапан БГ66-34(М) | |||||||||||||
| Гидроклапан ВГ66-34(М) | |||||||||||||
| Гидроклапан ДГ66-34(М) | 256 | 65 | 94 | 120 | 3 | 47 | 75 | 100 | 18 | ||||
| Гидроклапан АГ66-35(М) | К1 1/4" | 271 | 65 | 160 | 160 | 3 | 58 | 101 | 133,5 | 23 | |||
| Гидроклапан Г66-35(М) | |||||||||||||
| Гидроклапан БГ66-35(М) | |||||||||||||
| Гидроклапан ВГ66-35(М) | |||||||||||||
| Гидроклапан ДГ66-35(М) | 299 | 65 | 160 | 160 | 3 | 58 | 101 | 133,5 | 23 | ||||
Технические характеристики Г66 с обратным клапаном
| Обозначение | Условный проход, мм | Давление настройки, МПа | Диапазон настройки, МПа | Номинальный расход, л/мин | Присоединение | Масса, кг |
| Г66-32 | 10 | 2,5 | 0,4-2,8 | 32 | К3/8" | 2,7 |
| Г66-34 | 20 | 125 | К3/4" | 5,4 | ||
| Г66-35 | 32 | 200 | К11/4" | 8,8 | ||
| АГ66-32 | 10 | 1,0 | 0,3-1,2 | 32 | К3/8" | 2,7 |
| АГ66-34 | 20 | 125 | К3/4" | 5,4 | ||
| АГ66-35 | 32 | 200 | К1 1/4" | 8,8 | ||
| БГ66-32 | 10 | 6,3 | 0,6-7,0 | 32 | К3/8" | 2,7 |
| БГ66-34 | 20 | 125 | К3/4" | 5,4 | ||
| БГ66-35 | 32 | 200 | К1 1/4" | 8,8 | ||
| ВГ66-32 | 10 | 10,0 | 1,2-11,2 | 32 | К3/8" | 2,7 |
| ВГ66-34 | 20 | 125 | К3/4" | 5,4 | ||
| ВГ66-35 | 32 | 200 | К1 1/4" | 8,8 | ||
| ДГ66-32 | 10 | 20,0 | 4,0-23,0 | 32 | К3/8" | 2,7 |
| ДГ66-34 | 20 | 125 | К3/4" | 5,4 | ||
| ДГ66-35 | 32 | 200 | К11/4" | 8,8 |

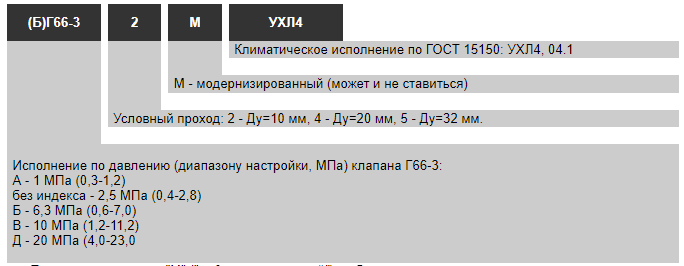

Условное обозначение клапана Г66
