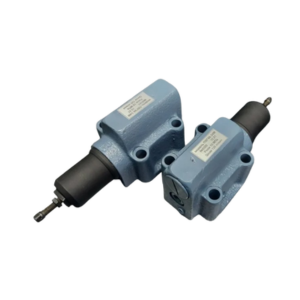

Гидроклапаны давления с обратным клапаном ПГ66-3

Гидроклапан давления с обратным клапаном ПГ66- (ПГ66-32, ПГ66-34, ПГ66-35, ПБГ66-32, ПБГ66-34, ПБГ66-35, ПВГ66-32, ПВГ66-34, ПВГ66-35, ПДГ66-32) представляет собой устройство, предназначенное для ограничения, поддержания или регулирования давления в системе в зависимости от гидравлической схемы. Оно может выполнять функции предохранительного, переливного или редукционного клапана.

Клапаны серии ПГ66, аналогично клапанам Г66 для трубного монтажа, являются прямодействующими и обычно устанавливаются для регулирования давления в основном потоке рабочей жидкости (реже в управляющем потоке).

Клапаны обеспечивают свободный проход потока в обратном направлении. Эти клапаны работают на чистых минеральных маслах с вязкостью от 20 до 22 мм²/с и температурой от 10 до 70 °C при температуре окружающей среды от 1 до 55 °C.

Указания по эксплуатации ПГ66

• перед запуском аппарата необходимо удалить воздух из системы;
• необходимо производить замену масла при изменении вязкости более чем на 20% от первоначального уровня;
• при эксплуатации количество воды в рабочей жидкости должно быть не более 0,05% по массе, а механических примесей – не более 0,005%;
• монтаж клапанов должен быть герметичным во избежание протечки масла и попадания воздуха в гидросистему;
• проходные сечения труб должны соответствовать диаметрам присоединительных отверстий, вмятины и сечения другого диаметра недопустимы;
• гидроклапаны необходимо встроить в систему таким образом, чтобы орган управления аппарата располагался в удобном для обслуживания, безопасном месте;
• после настройки аппарата необходимо опломбировать отверстия регулировочного узла диаметром 2 мм в колпачке и винте.

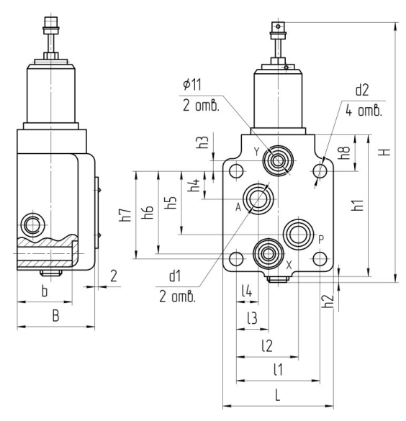

Габаритные размеры ПГ66-3 с обратным клапаном

Технические характеристики ПГ66-3 с обратным клапаном

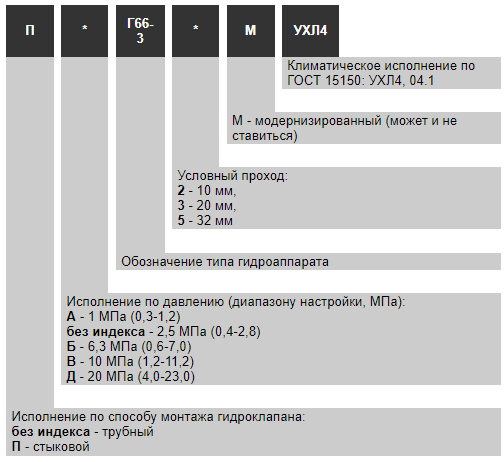

Условное обозначение клапана ПГ66
