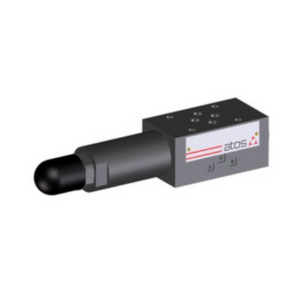

Клапаны последовательности HS-011, KS-011

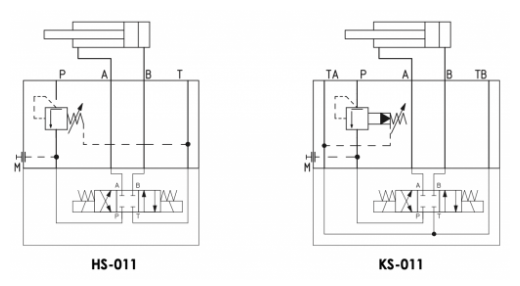

Клапаны последовательности HS-011 и KS-011 являются гидроклапанами прямого действия, которые используются для управления последовательной работой двух и более исполнительных механизмов.

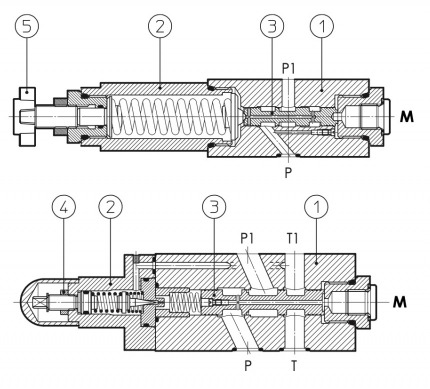

Регулировка давления осуществляется путем ослабления контргайки (4) и поворота регулировочного винта. Поворот винта по часовой стрелке увеличивает установленное давление.
Версия с рукояткой (5) (опция) поставляется по заказу.
Данные модульные гидроклапаны предназначены для работы в гидросистемах, использующих гидравлические минеральные масла или синтетические жидкости с аналогичными смазывающими свойствами.
Клапаны поставляются в двух типоразмерах:
- HS-011 = ISO 4401 размер 06: расход до 40 л/мин, давление до 210 бар.
- KS-011 = ISO 4401 размер 10: расход до 80 л/мин, давление до 210 бар.
Гидравлические характеристики HS-011, KS-011
| Модель клапана | HS-011/32 | HS-011/100 | HS-011/210 | KS-011/100 | KS-011/210 | |
| Максимальный расход | л/мин | 40 | 80 | |||
| Максимальный дренаж | см³/мин | 50 | 60 | |||
| Диапазон давлений | бар | 3÷ 32 | 20÷100 | 50÷210 | 7÷100 | 8÷210 |
| Максимально давление на входе | бар | 350 | 315 | |||
| Максимальное давление в канале Т | бар | 160 | 160 | |||

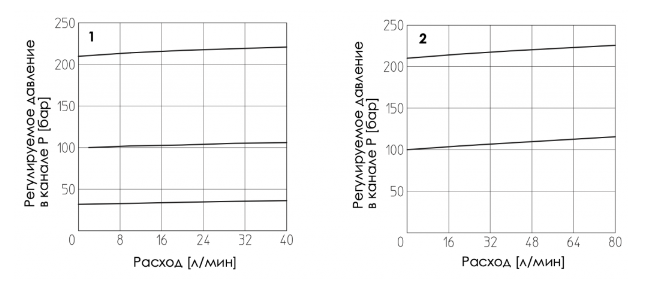

Графические зависимости регулируемого давления P от расхода Q
Габаритные размеры

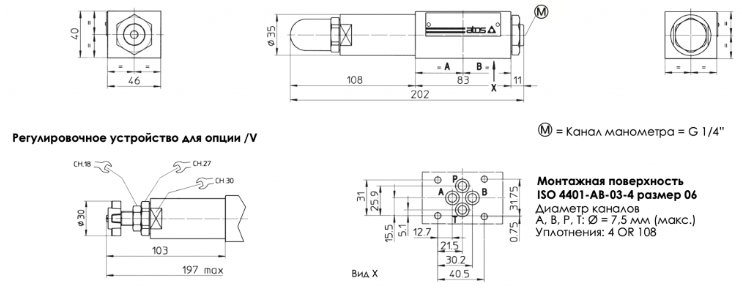

HS-011/32 /V, HS-011/100 /V, HS-011/210 /V
- Монтажная поверхность ISO 4401-AB-03-4 размер 06
- Диаметр каналов A, B, P, T: Ø = 7,5 мм (макс.) Уплотнения: 4 OR 108
- Крепление: 4 винта M5. Длина зависит от количества и типа установленных модульных элементов
- Масса: 2 кг

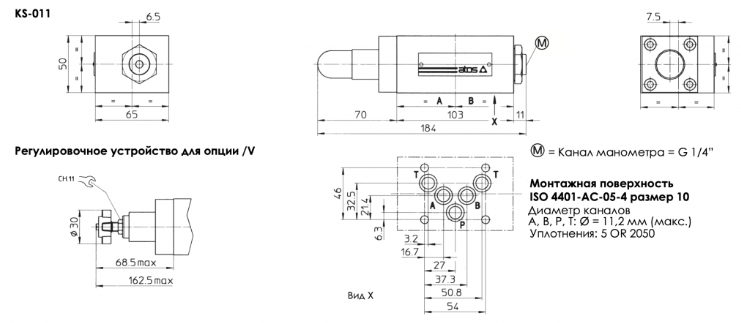

KS-011/100 /V, KS-011/210 /V
- Монтажная поверхность ISO 4401-AC-05-4 размер 10
- Диаметр каналов A, B, P, T: Ø = 11,2 мм (макс.) Уплотнения: 5 OR 2050
- Крепление: 4 винта M6. Длина зависит от количества и типа установленных модульных элементов.
- Масса: 3 кг
Технические характеристики HS-011, KS-011
| Монтажное положение | Любое пространственное положение |
| Характеристики стыковочной поверхности | Шероховатость Ra 0.4, неплоскостность 0.01/100 (ISO 1101) |
| Температура окружающей среды | от -20°C до + 70°C |
| Рабочая жидкость | Гидравлическое масло по DIN 51524...535; по остальным жидкостям см. раздел [ 1 ] |
| Рекомендуемая вязкость | 15÷100 сСт при 40ºС (ISO VG 15÷100) |
| Класс чистоты рабочей жидкости | ISO 19/16, достигается при тонкости фильтрации 25 мкм при рекомендуемом показателе β ≥ 75) |
| Температура рабочей жидкости | от -20ºС до +60ºС (стандартные и /WG уплотнения) от -20ºС до +80ºС (уплотнения /PE) |

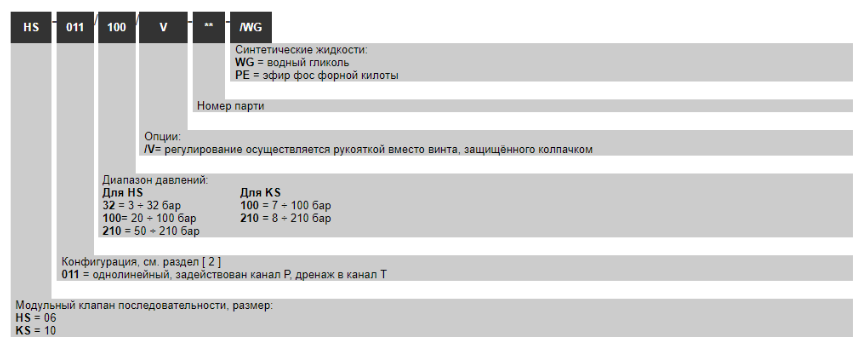

Структура условного обозначения HS-011, KS-011
