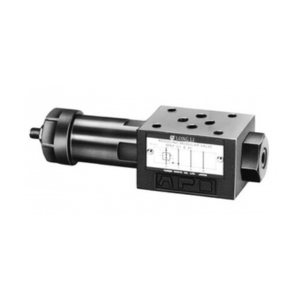

Клапаны последовательности MHP-01* (CETOP 3, модульное исполнение)
Клапаны MHP-01-С-30 и MHP-01-H-30, выполненные в модульном исполнении с типоразмером Ду=6 мм и соответствующие стандартам CETOP 03 и ISO, являются клапанами последовательности прямого действия золотникового типа. Они предназначены для управления последовательной работой двух и более исполнительных механизмов.

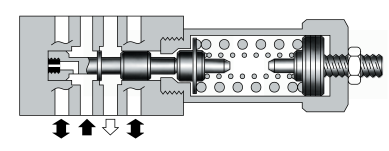

В своем обычном состоянии клапан закрыт. Давление в магистрали P1 воздействует на золотник с одной стороны, а с другой стороны — регулировочный винт.
Когда давление в магистрали P1 достигает заданного уровня, установленного с помощью винта, клапан открывается и позволяет жидкости проходить в напорный трубопровод основного контура.
Клапан остаётся открытым, пока давление в контуре не упадет ниже установленного значения, определенного винтом и пружиной.
Графическое обозначение клапанов MHP-01

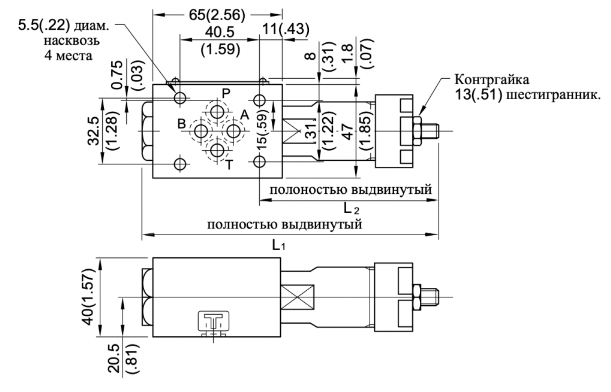

Габаритные размеры MHP-01
Технические характеристики MHP-01
| Максимальное рабочее давление | бар | 250 |
| Минимальное давление управления | бар | 3 |
| Максимальный расход | л/мин | 35 |
| Рабочая температура жидкости | °C | -20...+80 |
| Температура окружающей среды | °C | -20...+50 |
| Вязкость жидкости | сСт | 10...400 |
| Рекомендуемая вязкость | сСт | 35 |
| Масса клапана не более | кг | 1,1 |

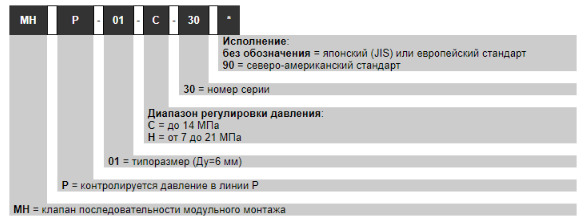

Структура обозначения и параметры клапанов MHP-01
