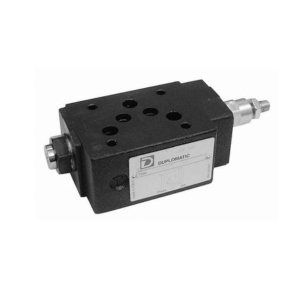

Клапаны последовательности SD4M* (CETOP 5, модульное исполнение)
Гидроклапаны SD4M4/50, SD4M5/50, SD4M3/50, а также их версии с регулировкой рукояткой (SD4M4/M1/50, SD4M5/M1/50, SD4M3/M1/50) представляют собой последовательные клапаны прямого действия золотникового типа в модульном исполнении, с монтажной поверхностью по стандартам CETOP и ISO.
Данные клапаны предназначены для управления несколькими исполнительными механизмами последовательно.

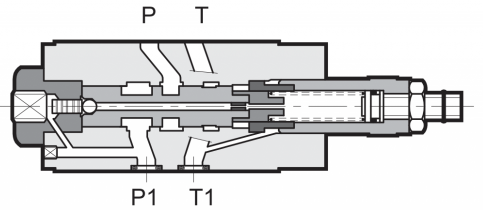

В нормальном состоянии клапан закрыт. Давление в магистрали P1 воздействует на золотник с одной стороны, а с другой стороны на него действует регулировочная пружина. Как только давление в магистрали P1 достигает установленного значения, клапан открывается, позволяя жидкости проходить в контролируемую магистраль (P).
Клапан остаётся открытым, пока давление в контуре не снизится ниже установленного уровня.

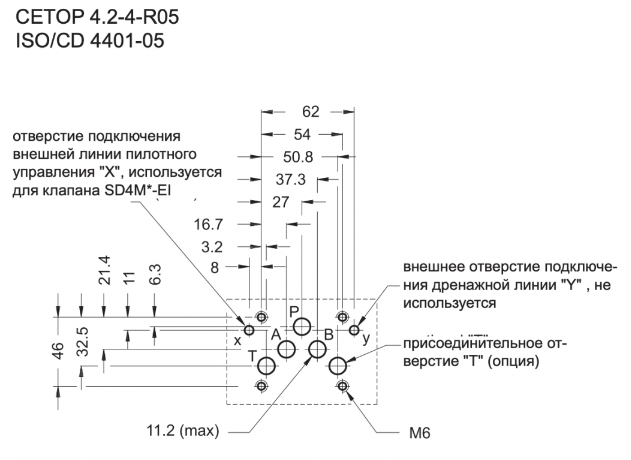

Клапаны SD4M* доступны в двух вариантах: с внутренним и внешним управлением. В случае внешнего управления отверстие управления «X» соответствует монтажной схеме CETOP 4.2-4-R05. Эти клапаны могут быть легко установлены вместе с направляющими клапанами DS5 и DL5B без дополнительных соединительных элементов. Обычно клапан поставляется с регулировочным винтом с внутренней шестигранной головкой, стопорной гайкой и ограничителем максимального хода регулировки.

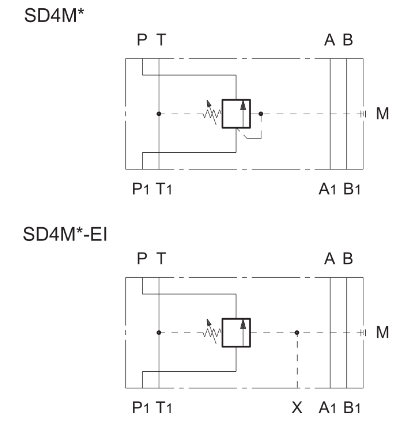

Гидравлические схемы SD4M

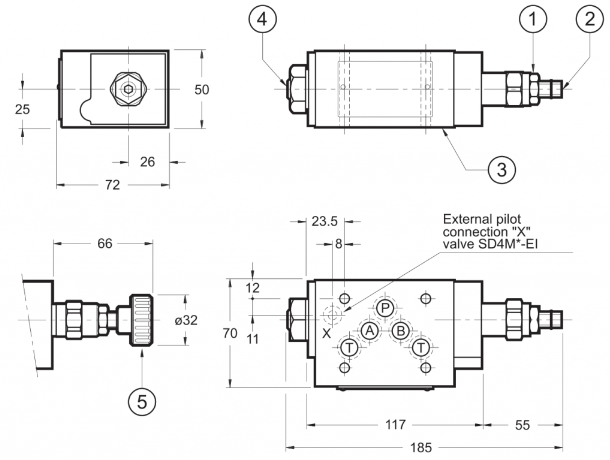

Габаритные размеры SD4M
- = Стопорная гайка: гаечный ключ 17 мм
- = Регулировочный винт с внутренней шестигранной головкой: гаечный ключ 5мм. Для увеличения давления вращать по часовой стрелке
- = Монтажная поверхность с уплотнительными кольцами 5 шт. типа OR2050 1 шт. типа OR2037 (только для SD4M*-EI)
- = Присоединительное отверстие манометра 1/4" BSP.
- = Ручка регулировки: M1.
Технические характеристики SD4M
| Параметры | Клапан SD4M3/M1/50 | Клапан SD4M4/M1/50 | Клапан SD4M5/M1/50 | |
| Максимальное рабочее давление | бар | 350 | ||
| Максимальное давление в канале Т | бар | 10 | ||
| Диапазон настройки давления | бар | до 70 | до 140 | до 210 |
| Максимальный расход рабочей жидкости | л/мин | 75 | ||
| Диапазон температур рабочей жидкости | °C | -20...+80 | ||
| Рекомендуемая вязкость рабочей жидкости | сСт | 25 | ||
| Класс чистоты рабочей жидкости | - | Класс 10 по NAS 1638 | ||
| Масса клапана не более | кг | 2,7 | ||

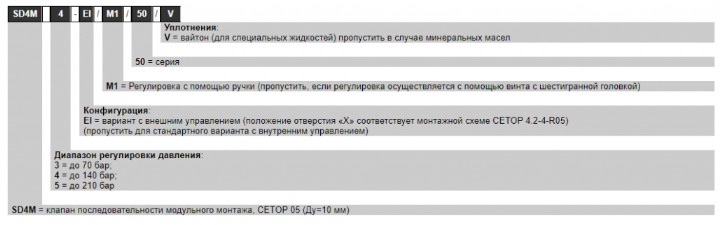

Обозначение клапанов SD4M4/M1/50, SD4M5/M1/50, SD4M3/M1/50
