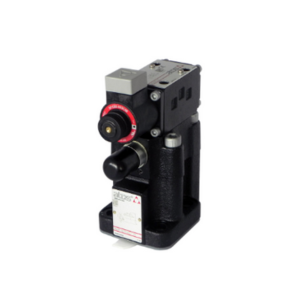

Гидроклапаны предохранительные AGAM-10, AGAM-20, AGAM-32
Предохранительные клапаны AGAM непрямого действия с уравновешенным запорным элементом предназначены для защиты гидравлических систем прессов, станков и другого гидравлического оборудования от перегрузок, поддержания заданного давления и дистанционной разгрузки.

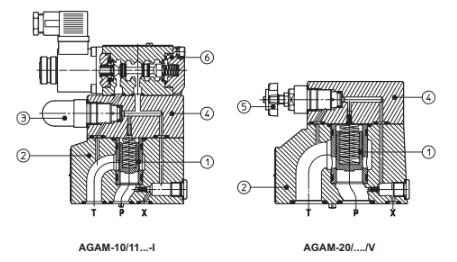

В стандартной версии давление, управляющее запорным элементом (1) основного каскада (2), регулируется с помощью винта, закрытого защитным колпачком (3), который находится в корпусе клапана (4).
По запросу доступна версия с винтом с ручкой (5) для регулировки давления вместо винта под ключ с защитным колпачком.

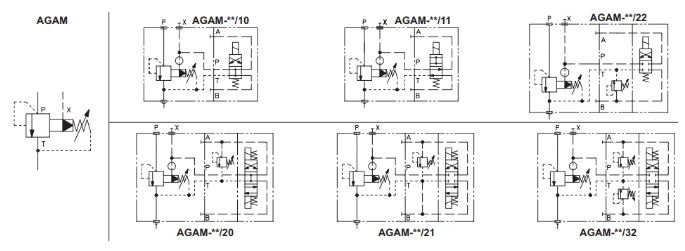

Клапан AGAM может быть оснащён разгружающим электромагнитным клапаном (6), который может быть как нормально открытым, так и нормально закрытым.
Клапаны монтируются на поверхности с размерами по стандарту ISO 6264 (10, 20 и 32), с максимальным расходом 200, 400 и 600 л/мин соответственно, и выдерживают давление до 350 атм.

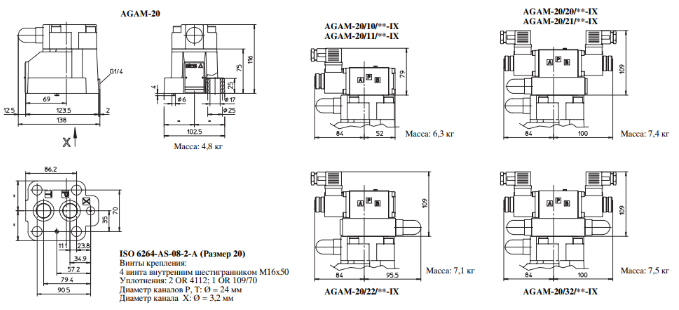

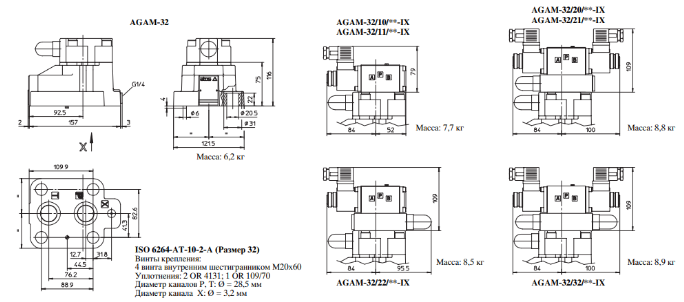

Габаритные размеры

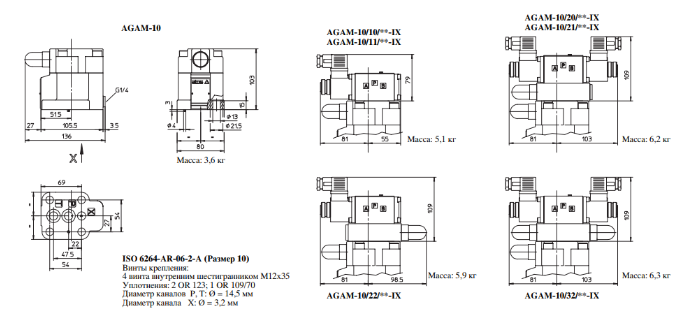

AGAM-10
AGAM-20
AGAM-32
Технические характеристики AGAM
| Монтажное положение/ориентация | Любое |
| Параметры стыковочной поверхности | Шероховатость Ra 0.4, неплоскостность 0.01/100 (ISO 1101) |
| Температура окружающей среды | от -20°C до + 70°C |
| Рабочая жидкость | Гидравлическое масло по DIN 51524...535; по остальным жидкостям см. раздел [ 1 ] |
| Рекомендуемая вязкость | 15÷100 сСт при 40ºС (ISO VG 15÷100) |
| Класс чистоты рабочей жидкости | ISO 19/16, достигается при тонкости фильтрации 25 мкм при рекомендуемом показателе β ≥ 75) |
| Температура рабочей жидкости | T ≤ 80°C, при T ≥ 60°C выберите исполнение уплотнений /PE |
Электрические характеристики клапанов AGAM с электромагнитным клапаном
| Тип электромагнита | Напряжение питания от внешнего источника (1) (2) | Тип раъёма | Потребляемая мощность (4) | Код запасной катушки (6) | Цвет метки катушки | |
| OI | Постоянный ток | 6DC 12DC 24DC 48DC |
SP-666 или SP-667 |
33 Вт | SP-COU-6DC /80 SP-COU-12DC /80 SP-COU-24DC /80 SP-COU-48DC /80 |
коричневый зеленый красный серебристый |
| Переменный ток | 110/50 AC (3) 120/60 AC 230/80 AC (3) 230/60 AC |
SP-666 или SP-667 |
60 ВА (5) | SP-COI-110/50/60AC /80 SP-COI-120/60AC /80 SP-COI-230/50/60AC /80 SP-COI-230/60AC /80 |
желтый белый голубой серебристый |
|
- Номинальное отклонение напряжения ±10%.
- Возможны исполнения на другие напряжения питания.
- Катушки могут работать при частоте тока 60 Гц, при этом снижаются характеристики на 10-15% и потребляемая мощность составляет 55 ВА.
- Ориентировочные показатели полученные при испытаниях в нормальных условиях при температуре окружающей среды и катушки 20°C.
- При включении электромагнита величина скачка тока в три раза превышает величину тока удержания, при этом потребляемая мощность возрастает до 150 ВА.
- Класс защиты H; продолжительность включения 100%. Степень защиты разъема: IP 65.
Монтажные плиты
| Тип клапана | Модель плиты | Расположение каналов | Присоединение | Диаметр каналов, мм | Масса, кг | ||||
| P | T | X | P | T | X | ||||
| Клапан AGAM-10 | Плита BA-306 | Каналы P, T, X снизу | G 1/2" | G 3/4" | G 1/4" | 30 | 36,5 | 21,5 | 1,5 |
| Клапан AGAM-20 | Плита BA-406 | G 3/4" | G 3/4" | G 1/4" | 36,5 | 36,5 | 21,5 | 3,5 | |
| Плита BA-506 | G 1" | G 1" | G 1/4" | 46 | 46 | 21,5 | 3,5 | ||
| Клапан AGAM-32 | Плита BA-706 | G 1 1/2" | G 1 1/2" | G 1/4" | 63,5 | 63,5 | 21,5 | 6,0 | |

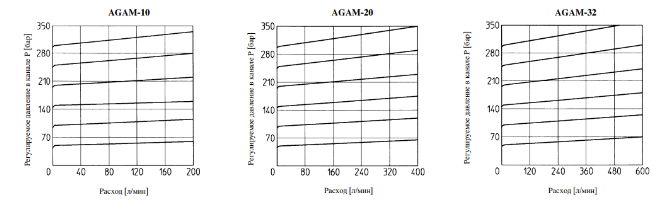

Регулируемое давление - расход

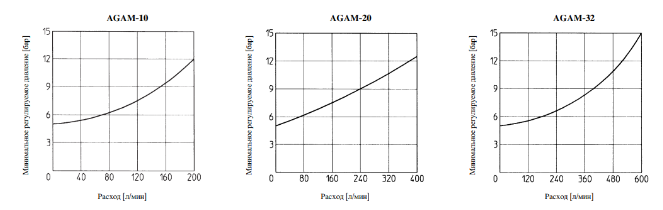

Минимальное давление - расход
Гидравлические характеристики клапанов AGAM

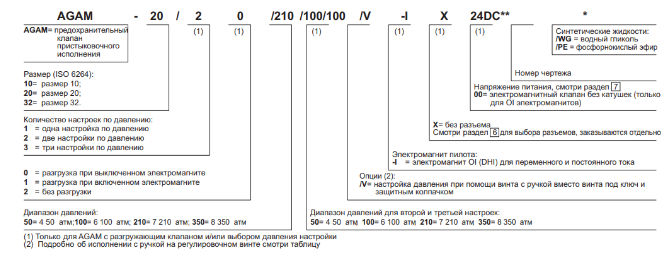

Структура условного обозначения
