Гидроклапаны предохранительные DGMC(2)-3-* модульные (Ду= 6 мм)
Гидроклапаны DGMC-3-PT-G(A,B,C)W, DGMC-3-AB-G(A,B,C)W, DGMC-3-BA-G(A,B,C)W, DGMC-3-AT-G(A,B,C)W и DGMC-3-BT-G(A,B,C)W являются предохранительными переливными клапанами прямого действия, выполненными в модульном исполнении и соответствующими стандартам CETOP 03 (с диаметром Ду=6 мм) и ISO.
Данные гидроклапаны обычно используются в стековых (модульных) гидравлических системах для ограничения давления или управления перепадами давления, которые возникают при работе гидравлических исполнительных механизмов.

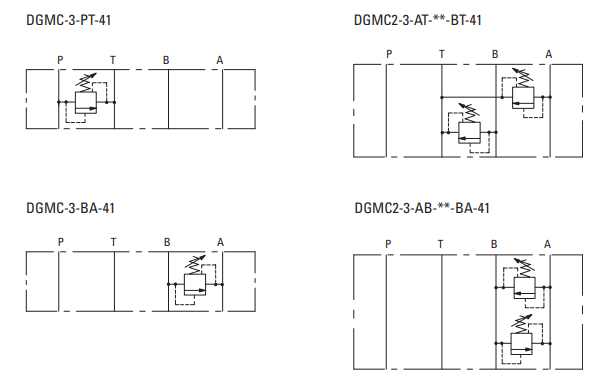

Графическое обозначение клапанов DGMC(2)-3-*

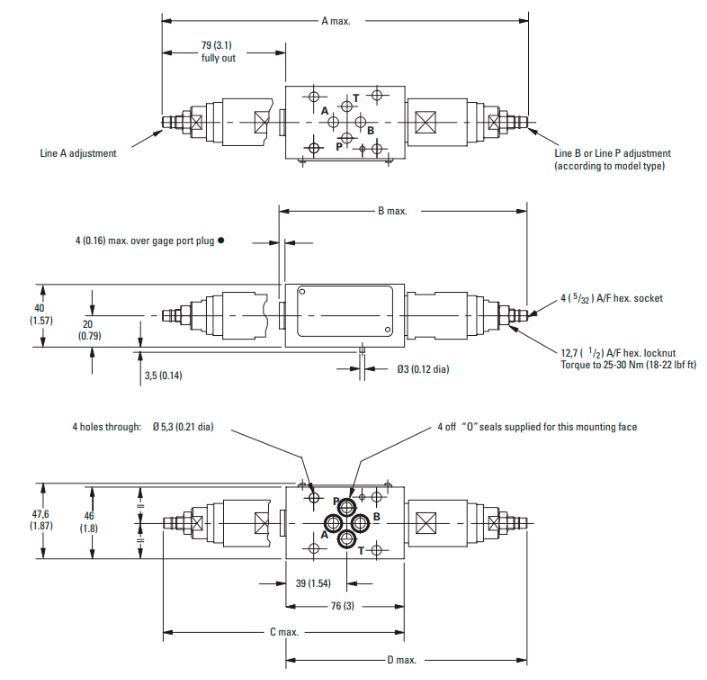

Габаритные размеры DGMC(2)-3-*
| Модель | ед. изм. | Размеры | |||
| A | B | C | D | ||
| Клапан DGMC-3-AT-*W-4* | мм | - | - | 154 | - |
| Клапан DGMC-3-BT-*W-4* | - | - | - | 156 | |
| Клапан DGMC-3-AT-*W-*-4* | - | 160 | - | - | |
| Клапан DGMC-3-PT-*W-4* | - | - | - | 156 | |
| Клапан DGMC-3-PT-*W-*-4* | - | 160 | - | - | |
| Клапан DGMC2-3-AT-*W-BT-*W-4* | 234 | - | - | - | |
Технические характеристики DGMC(2)-3-*
| Максимальное рабочее давление | бар | 315 |
| Минимальное давление управления | бар | 3 |
| Максимальный расход в магистралях регулируемого расхода | л/мин | 60 |
| Рабочая температура жидкости | °C | -20...+80 |
| Температура окружающей среды | °C | -20...+50 |
| Вязкость жидкости | сСт | 10...400 |
| Рекомендуемая вязкость | сСт | 35 |
| Допустимый уровень загрязнения жидкости | Класс 5/6 по NAS 1638 | |
| Масса клапана с одной линией управления не более | кг | 1,3 |
| Масса клапана с двумя линиями управления не более | кг | 2,5 |
| Исполнения по виду регулировочного элемента | - | гайка, винт, лимб с ключом |

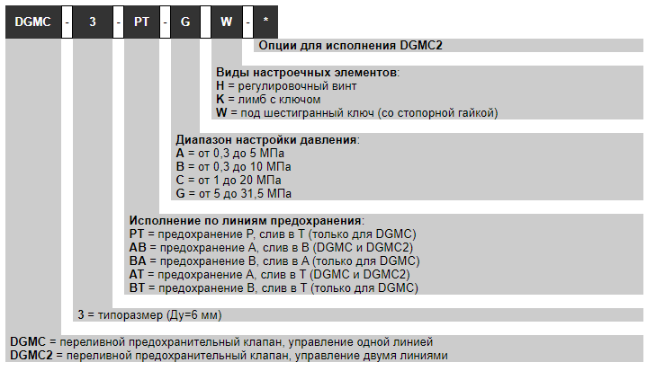

Структура обозначения DGMC(2)-3-*
