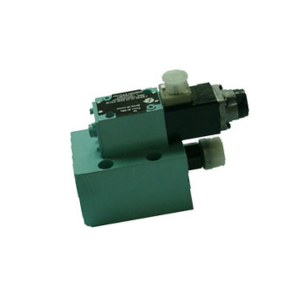

Гидроклапаны предохранительные ГКЕ20-32

Предохранительные клапаны ГКЕ20.32.00М.Г24, ГКЕ20.32.00М.В110, ГКЕ20.32.00М.В220, ГКЕ20.32.00.01.Г24, ГКЕ20.32.00.01.В110, ГКЕ20.32.00.01.В220, с диаметром условного прохода 20 мм, предназначены для защиты объёмных гидроприводов от превышения заданного давления и для дистанционной разгрузки от избыточного давления.

Выпускаются в климатических исполнениях УХЛ4, О2, ХЛ1, О4 по ГОСТ 15150. Клапан ГКЕ20-32 разработан и изготавливается в соответствии с техническими условиями ТУ4144-019-00221824-2001.

В комплект поставки ГКЕ20-32-00М-Г24, ГКЕ20-32-00М-В110, ГКЕ20-32-00М-В220 (М - международный стандарт на размеры присоединительных отверстий):

• паспорт на изделие завода-изготовителя
• резиновые уплотнительные кольца.

Устройство гидроклапана ГКЕ20-32

Клапан предохранительный типа ГКЕ20.32 с диаметром условном прохода 20 мм состоит из корпуса со встроенным в него предохранительным клапаном непрямого действия и электромагнитного пилота 1РЕ6... с различным вариантами управляющего напряжения: 12 вольт постоянного тока, 24 вольта постоянного тока, 110 вольт переменного тока и 220 вольт переменного тока. Настройка требуемого давления производится регулировочным винтом.

Условное графическое обозначение

ГКЕ20-32-00М

ГКЕ20-32-00М-01

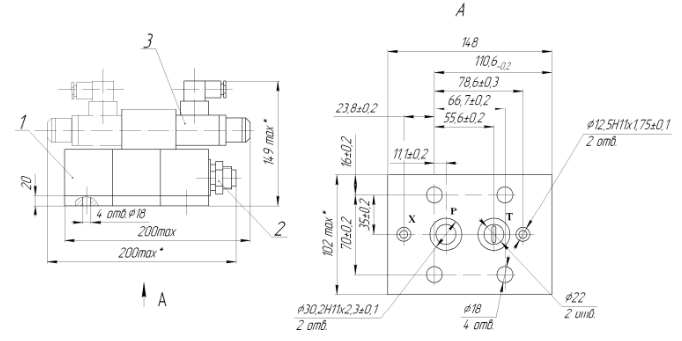

Габаритные размеры ГКЕ20-32-00М, ГКЕ20-32-01М

Технические характеристики ГКЕ20-32
