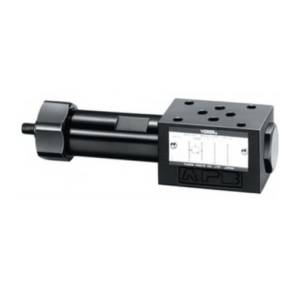

Гидроклапаны предохранительные MBP-01, MBA-01, MBB-01 модульные (Ду=6 мм)

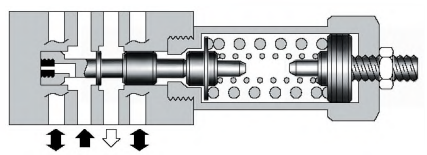

Гидроклапаны MBP-01..., MBA-01..., MBB-01... представляют собой переливные (перепускные) предохранительные клапаны прямого действия, выполненные в модульном исполнении и соответствующие стандартам CETOP 03 (с диаметром Ду=6 мм) и ISO.
Данные гидроклапаны обычно применяются в качестве ограничителей давления в гидравлических системах или для контроля перепадов давления, возникающих при работе гидравлических исполнительных механизмов.
Конфигурации MBP-01, MBA-01, MBB-01
- Конфигурация «MBP»: клапаны MBP-01-H(C)-30 контролируют давление в магистрали P со сбросом в T.
- Конфигурация «MBA»: клапаны MBA-01-H(C)-30 контролируют давление в магистрали A со сбросом в T.
- Конфигурация «MBB»: клапаны MBB-01-H(C)-30 контролируют давление в магистрали B со сбросом в T.

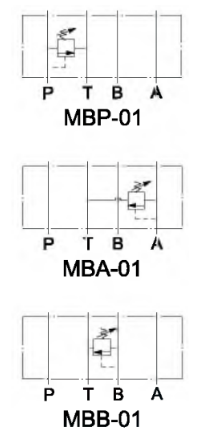

Графическое обозначение MBP-01, MBA-01, MBB-01
Габаритные размеры

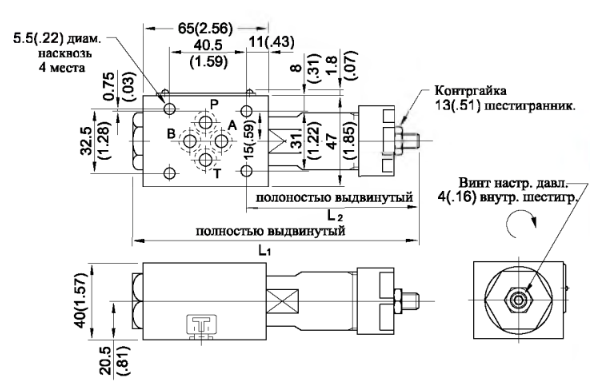

МВР-01 и МВВ-01

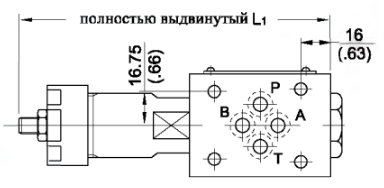

MBA-01
Технические характеристики MBP-01, MBA-01, MBB-01
| Максимальное рабочее давление | бар | 210 |
| Минимальное давление управления | бар | 3 |
| Максимальный расход в магистралях регулируемого расхода | л/мин | 35 |
| Рабочая температура жидкости | °C | -20...+80 |
| Температура окружающей среды | °C | -20...+50 |
| Вязкость жидкости | сСт | 10...400 |
| Рекомендуемая вязкость | сСт | 35 |
| Допустимый уровень загрязнения жидкости | Класс 5/6 по NAS 1638 | |
| Масса клапана не более | кг | 1,1 |

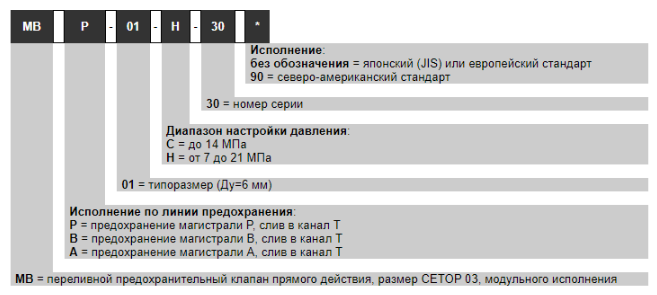

Структура обозначения MBP-01, MBA-01, MBB-01
