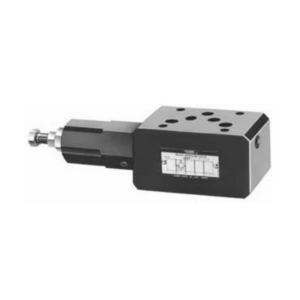

Гидроклапаны предохранительные MBP-03, MBA-03, MBB-03 модульные (Ду=10 мм)
Гидроклапаны MBP-03..., MBA-03..., MBB-03..., MBW-03... являются переливными (перепускными) предохранительными клапанами прямого действия, выполненными в модульном исполнении и соответствующими стандартам CETOP 05 (с диаметром Ду=10 мм) и ISO.
Данные гидроклапаны обычно используются для ограничения давления в гидравлических системах или для контроля перепадов давления, которые возникают при работе гидравлических исполнительных механизмов.

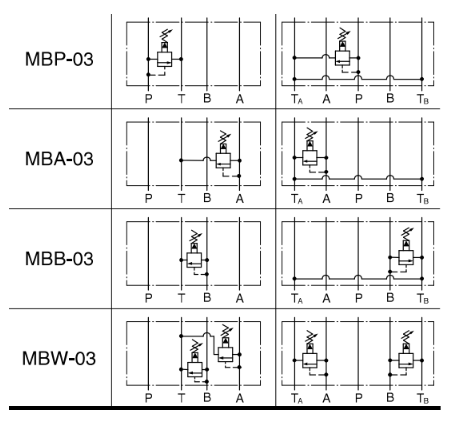

Конфигурации клапанов
- Конфигурация «MBP»: клапаны MBP-03-H(B)-30 контролируют давление в магистрали P со сбросом в магистраль T.
- Конфигурация «MBA»: клапаны MBA-03-H(B)-30 контролируют давление в магистрали A со сбросом в магистраль T.
- Конфигурация «MBB»: клапаны MBB-03-H(B)-30 контролируют давление в магистрали B со сбросом в магистраль T.
- Конфигурация «MBW»: клапаны MBW-03-H(B)-30 контролируют давление в магистрали A и B со сбросом в магистраль T.
Габаритные размеры

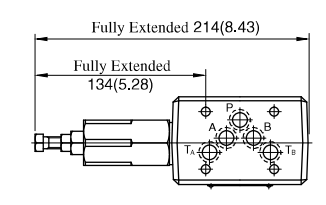

MBP-03, MBA-03

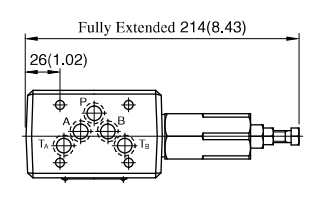

MBB-03

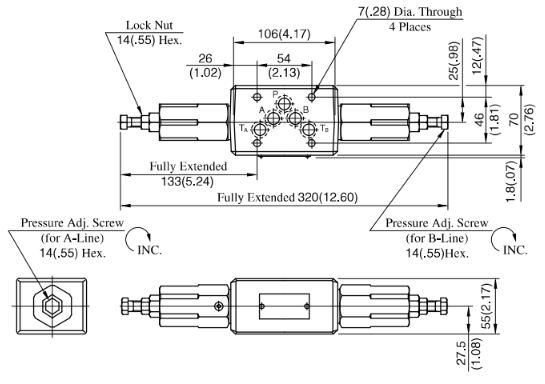

MBW-03
Обозначение клапанов MBP-03, MBA-03, MBB-03, MBW-03
Технические характеристики MBP-03, MBA-03, MBB-03, MBW-03
| Максимальное рабочее давление | бар | 315 |
| Минимальное давление управления | бар | 0,4 |
| Максимальный расход в магистралях регулируемого расхода | л/мин | 70 |
| Рабочая температура жидкости | °C | -20...+80 |
| Температура окружающей среды | °C | -20...+50 |
| Вязкость жидкости | сСт | 10...400 |
| Рекомендуемая вязкость | сСт | 35 |
| Допустимый уровень загрязнения жидкости | Класс 5/6 по NAS 1638 | |
| Масса клапана не более | кг | 4,2 |

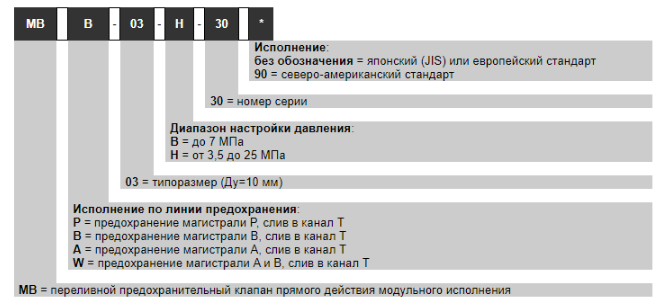

Структура обозначения MBP(A,B,W)-03...
