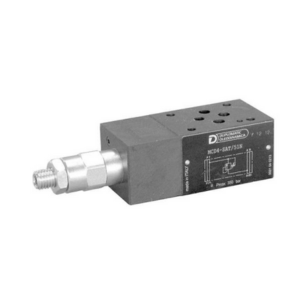

Гидроклапаны предохранительные MCD модульные (Ду=6 мм)

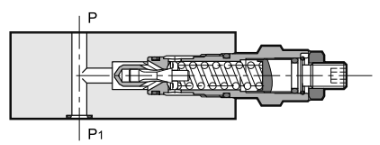

Клапан MCD представляет собой перепускной предохранительный клапан прямого действия, выполненный в модульном исполнении и соответствующий стандартам CETOP и ISO.
Данный клапан можно устанавливать вместе со всеми модульными клапанами CETOP 03 без необходимости дополнительных трубопроводов, используя только подходящие шпильки или болты.
Клапан доступен в вариантах для одиночной регулировки давления в одной линии и для двойной регулировки в двух линиях, с четырьмя различными диапазонами настройки давления.
Предохранительный гидроклапан MCD (с диаметром Ду=6 мм) обычно используется для ограничения давления в гидравлической системе или для управления перепадами давления в гидравлических исполнительных механизмах.
В стандартной комплектации клапан оснащен регулировочным винтом с шестигранной головкой и стопорной гайкой, а также имеет ограничение максимального хода регулировки.
Конфигурации MCD
- Конфигурация «SP»: клапан MCD2(3,4,5,6)-SP контролирует давление в магистрали P со сбросом в T.
- Конфигурация «SAT»: клапан MCD2(3,4,5,6)-SAT контролирует давление в магистрали A со сбросом в T.
- Конфигурация «SBT»: клапан MCD2(3,4,5,6)-SBT контролирует давление в магистрали B со сбросом в T.
- Конфигурация «DT»: клапан MCD2(3,4,5,6)-DT контролирует давление в магистралях A-B со сбросом в T.
- Конфигурация «D»: клапан MCD2(3,4,5,6)-D контролирует давление в магистралях A-B с перекрестными сбросами.
- Конфигурация «SB»: клапан MCD2(3,4,5,6)-SP контролирует давление в магистралях B со сбросом в A.

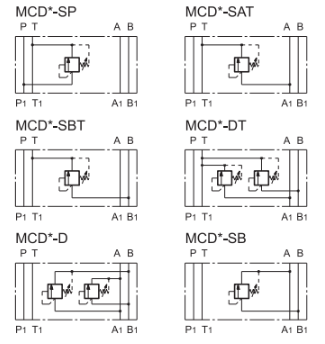

Гидросхемы клапанов MCD

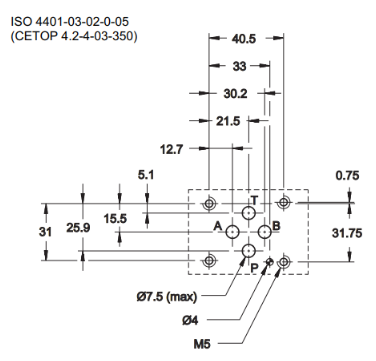

Монтажная поверхность МСD (CETOP-03)

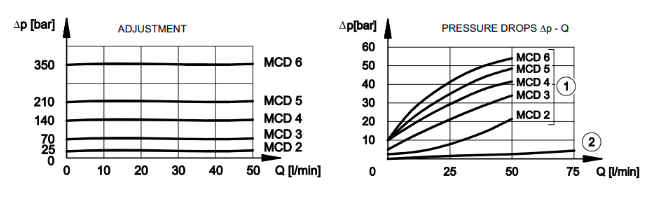

Диаграммы характеристик

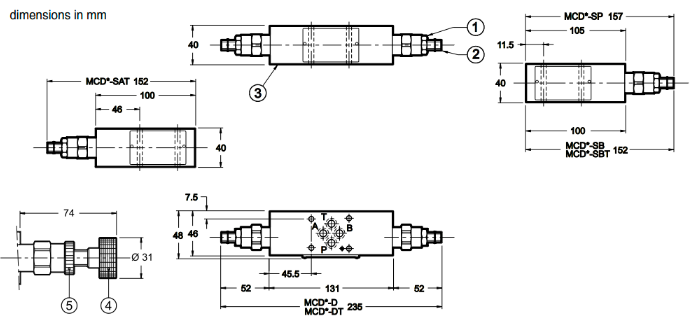

Габаритные размеры МСD
| 1 | Стопорная гайка: гаечный ключ 19 |
| 2 | Регулировочный винт с внутренней шестигранной головкой: шестигранный ключ 6 (стандарт) Для увеличения давления вращать по часовой стрелке |
| 3 | шестигранный ключ 6 (стандарт) |
| 4 | Для увеличения давления вращать по часовой стрелке |
| 5 | Стопорное кольцо |
Технические характеристики МСD
| Максимальное рабочее давление | бар | 350 |
| Максимальный расход в магистралях регулируемого расхода | л/мин | 50 |
| Максимальный расход в свободных магистралях | л/мин | 70 |
| Температура окружающей среды | °C | -20...+50 |
| Рабочая температура жидкости | °C | -20...+80 |
| Вязкость жидкости | сСт | 10...400 |
| Рекомендуемая вязкость | сСт | 25 |
| Допустимый уровень загрязнения жидкости | Класс 5/6 по NAS 1638 | |
| Масса: MCD - SP / MCD - SAT / MCD - SBT / MCD - SB |
кг | 1,4 |
| Масса: MCD - DT / MCD - D | кг | 2,0 |

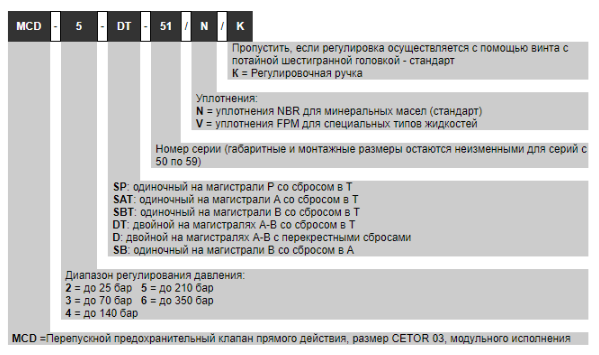

Структура обозначения МСD
