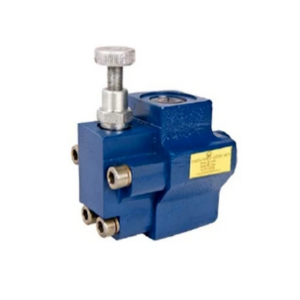

Гидроклапаны предохранительные МКПВ-10/3С, МКПВ-20/3С, МКПВ-32/3С

Гидроклапаны предохранительные МКПВ 10/3 С, МКПВ 20/3 С и МКПВ 32/3 С с стыковым монтажом предназначены для защиты гидросистем от перегрузок при повышении давления, поддержания установленного давления и дистанционной разгрузки гидравлических систем.

Эти клапаны применяются в гидроприводах прессов, станков, литейных и литьевых машин, мобильной техники и других гидрофицированных системах.

Предохранительные клапаны давления непрямого действия МКПВ выпускаются как для стыкового, так и для трубного монтажа.

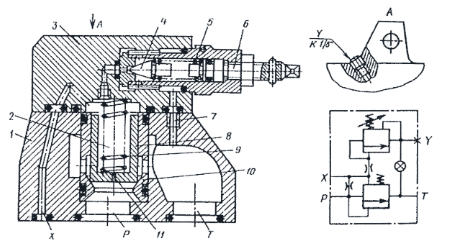

На рисунке ниже показана конструкция предохранительного клапана давления непрямого действия МКПВ для стыкового монтажа.

Конструкция МКПВ

Клапан МКПВ состоит из следующих основных деталей и узлов: корпуса 1, клапана 8, размещённого в гильзе 10, пружины 9 и вспомогательного клапана 3, а в исполнении с электроуправлением они дополнительно комплектуются электромагнитным пилотом 1РЕ6, устанавливаемым на клапане 3. Рабочая жидкость из напорной линии поступает к отверстию Р корпуса и отводится в сливную линию через отверстие Т. Отверстие Р через малое отверстие 11 в клапане 8 соединено с надклапанной полостью 2, откуда рабочая жидкость через клапан 3 может поступать в отверстие Т по каналу 7.

Если давление в гидравлической системе не превышает давления настройки клапана 3 (регулируется винтом 6, сжимающим пружину 5), последний закрыт, давления в торцовых полостях клапана 8 одинаковые, и он прижат пружиной 9 к конусному седлу гильзы 10, разъединяя отверстия Р и Т. Когда сила от давления рабочей жидкости на конус 4 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и жидкость в небольшом количестве из отверстия Р через малое отверстие 11, вспомогательный клапан и канал 7 проходит в отверстие Т.

Из-за падения давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т. Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидравлической системы) автоматически поддерживается постоянным в широком диапазоне расходов рабочей жидкости через клапан.

В случае, если отверстие Х соединить с линией слива, давление в полости 2 упадёт, и клапан 8 под действием небольшого давления (приблизительно 0,3 МПа) в отверстии Р поднимется, сжимая сравнительно слабую пружину 9 и соединяя отверстия Р и Т (режим разгрузки). В гидроклапанах МКПВ с электроуправлением разгрузка производится при выключённом (нормально открытое исполнение) или включённом (нормально закрытое исполнение) электромагните пилота.

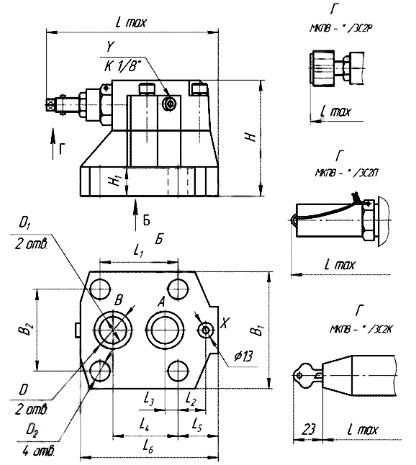

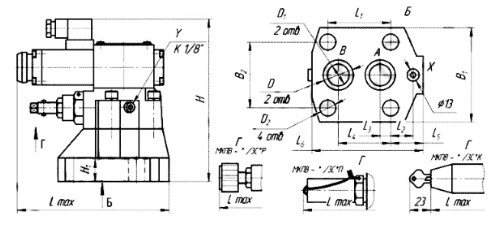

Габаритные размеры

МКПВ-10/3С3, МКПВ-20/3С4, МКПВ-32/3С4, ...

МКПВ-10/3С2, МКПВ-20/3С2, МКПВ-32/3С2

Обозначение H H1 B1 L L1 L2 L3 L4 L5 L6 D D1 D2
МКПВ 10/3 С2В
МКПВ 10/3 С3В
МКПВ 10/3 С4В
99 20,5 80 138,5 53,8 - 22,1 47,5 21 89 22 14 13
МКПВ 10/3 С2Р
МКПВ 10/3 С3Р
МКПВ 10/3 С4Р
99 20,5 80 144,5 53,8 - 22,1 47,5 21 89 22 14 13
МКПВ 10/3 С2П
МКПВ 10/3 С3П
МКПВ 10/3 С4П
99 20,5 80 149,5 53,8 - 22,1 47,5 21 89 22 14 13
МКПВ 10/3 С2П
МКПВ 10/3 С3П
МКПВ 10/3 С4П
99 20,5 80 176,5 53,8 - 22,1 47,5 21 89 22 14 13



Обозначение H H1 B1 L L1 L2 L3 L4 L5 L6 D D1 D2
МКПВ 20/3 С2В
МКПВ 20/3 С3В
МКПВ 20/3 С4В
99 25 100 146 66,7 23,8 11,1 55,6 34,5 116 32 23 17
МКПВ 20/3 С2Р
МКПВ 20/3 С3Р
МКПВ 20/3 С4Р
99 25 100 152 66,7 23,8 11,1 55,6 34,5 116 32 23 17
МКПВ 20/3 С2П
МКПВ 20/3 С3П
МКПВ 20/3 С4П
99 25 100 157 66,7 23,8 11,1 55,6 34,5 116 32 23 17
МКПВ 20/3 С2П
МКПВ 20/3 С3П
МКПВ 20/3 С4П
99 25 100 184 66,7 23,8 11,1 55,6 34,5 116 32 23 17



Обозначение H H1 B1 L L1 L2 L3 L4 L5 L6 D D1 D2
МКПВ 32/3 С2В
МКПВ 32/3 С3В
МКПВ 32/3 С4В
99 25 113 151 88,9 31,8 12,7 76,2 42,5 152 39 29 19
МКПВ 32/3 С2Р
МКПВ 32/3 С3Р
МКПВ 32/3 С4Р
99 25 113 157 88,9 31,8 12,7 76,2 42,5 152 39 29 19
МКПВ 32/3 С2П
МКПВ 32/3 С3П
МКПВ 32/3 С4П
99 25 113 162 88,9 31,8 12,7 76,2 42,5 152 39 29 19
МКПВ 32/3 С2П
МКПВ 32/3 С3П
МКПВ 32/3 С4П
99 25 113 189 88,9 31,8 12,7 76,2 42,5 152 39 29 19

Технические характеристики МКПВ

Обозначение Ду, мм Номинальное давление настройки, МПа Диапазон регулирования давления, МПа Номинальный расход, л/мин Вид управления разгрузкой Масса, кг
Клапан МКПВ 10/3С2Р 10 6,3 0,3-0,7 80,0 Дистанционное гидравлическое управление разгрузкой 3,45
Клапан МКПВ 10/3 С2Р1 (аналог 10-10-2-11) 10,0 0,5-12,5
Клапан МКПВ 10/3 С2Р2 (аналог 10-20-2-11) 20,0 2,0-25,0
Клапан МКПВ 10/3 С2Р3 (аналог 10-32-2-11) 32,0 5,0-35,0
Клапан МКПВ 20/3С2Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ 20/3 С2Р1 (аналог 20-10-2-11) 10,0 0,5-12,5
Клапан МКПВ 20/3 С2Р2 (аналог 20-20-2-11) 20,0 2,0-25,0
Клапан МКПВ 20/3 С2Р3 (аналог 20-32-2-11) 32,0 5,0-35,0
Клапан МКПВ 32/3С2Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ 32/3 С2Р1 (аналог 32-10-2-11) 10,0 0,5-12,5
Клапан МКПВ 32/3 С2Р2 (аналог 32-20-2-11) 20,0 2,0-25,0
Клапан МКПВ 32/3 С2Р3 (аналог 32-32-2-11) 32,0 5,0-35,0
Клапан МКПВ 10/3С3Р 10 6,3 0,3-0,7 80,0 Электромагнитное управление разгрузкой, нормально разгруженный 3,45
Клапан МКПВ 10/3С3Р1 (аналог 10-10-2-133(-131,-132)) 10,0 0,5-12,5
Клапан МКПВ 10/3С3Р2 (аналог 10-20-2-133(-131,-132)) 20,0 2,0-25,0
Клапан МКПВ 10/3С3Р3 (аналог 10-32-2-133(-131,-132)) 32,0 5,0-35,0
Клапан МКПВ 20/3С3Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ 20/3С3Р1 (аналог 20-10-2-133(-131,-132)) 10,0 0,5-12,5
Клапан МКПВ 20/3С3Р2 (аналог 20-20-2-133(-131,-132)) 20,0 2,0-25,0
Клапан МКПВ 20/3С3Р3 (аналог 20-32-2-133(-131,-132)) 32,0 5,0-35,0
Клапан МКПВ 32/3С3Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ 32/3С3Р1 (аналог 32-10-2-133(-131,-132)) 10,0 0,5-12,5
Клапан МКПВ 32/3С3Р2 (аналог 32-20-2-133(-131,-132)) 20,0 2,0-25,0
Клапан МКПВ 32/3С3Р3 (аналог 32-32-2-133(-131,-132)) 32,0 5,0-35,0
Клапан МКПВ 10/3С4Р 10 6,3 0,3-0,7 80,0 Электромагнитное управление разгрузкой, нормально нагруженный 3,45
Клапан МКПВ 10/3С4Р1 10,0 0,5-12,5
Клапан МКПВ 10/3 С4Р2 20,0 2,0-25,0
Клапан МКПВ 10/3С4Р3 32,0 5,0-35,0
Клапан МКПВ 20/3С4Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ 20/3С4Р1 10,0 0,5-12,5
Клапан МКПВ 20/3 С4Р2 20,0 2,0-25,0
Клапан МКПВ 20/3С4Р3 32,0 5,0-35,0
Клапан МКПВ 32/3С4Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ 32/3С4Р1 10,0 0,5-12,5
Клапан МКПВ 32/3С4Р2 20,0 2,0-25,0
Клапан МКПВ 32/3 С4Р3 32,0 5,0-35,0

Гидравлические схемы клапанов давления МКПВ

Обозначение клапана Условное обозначение Функция клапана
МКПВ-10/3 С2Р,
МКПВ-10/3 С2Р1,
МКПВ-10/3 С2Р2,
МКПВ-10/3 С2Р3
МКПВ-20/3 С2Р,
МКПВ-20/3 С2Р1,
МКПВ-20/3 С2Р2,
МКПВ-20/3 С2Р3
МКПВ-32/3 С2Р,
МКПВ-32/3 С2Р1,
МКПВ-32/3 С2Р2,
МКПВ-32/3 С2Р3
  Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией
МКПВ-10/3С3Р,
МКПВ-10/3С3Р1,
МКПВ-10/3С3Р2,
МКПВ-10/3С3Р3
МКПВ-20/3С3Р,
МКПВ-20/3С3Р1,
МКПВ-20/3С3Р2,
МКПВ-20/3С3Р3
МКПВ-32/3С3Р,
МКПВ-32/3 С3Р1,
МКПВ-32/3 С3Р2.24,
МКПВ-32/3 С3Р3.110
  Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка – при выключённом
МКПВ-10/3С4Р,
МКПВ-10/3 С4Р1,
МКПВ-10/3 С4Р2,
МКПВ-10/3С4Р3
МКПВ-20/3С4Р,
МКПВ-20/3 С4Р1,
МКПВ-20/3 С4Р2,
МКПВ-20/3С4Р3
МКПВ-32/3С4Р,
МКПВ-32/3С4Р1,
МКПВ-32/3С4Р2,
МКПВ-32/3С4Р1
  Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка – при включённом
