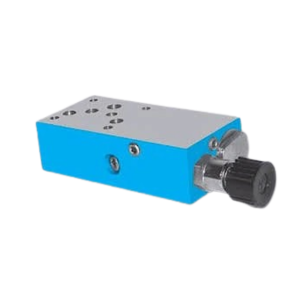

Гидроклапаны предохранительные модульного монтажа МКПВ-10/3М

Использование гидроклапанов модульного монтажа МКПВ10/3МР1, МКПВ10/3МР2, МКПВ10/3МР3 значительно упрощает создание гидроприводов, минимизирует количество трубопроводов и предоставляет широкие возможности для модернизации оборудования.

Однако устройства модульного монтажа имеют ряд особенностей: они содержат множество уплотнительных соединений, их технические характеристики иногда уступают стыковым аппаратам, ассортимент ограничен, и требуется использование специальных стальных стяжек с пределом прочности на разрыв более 1000 МПа.

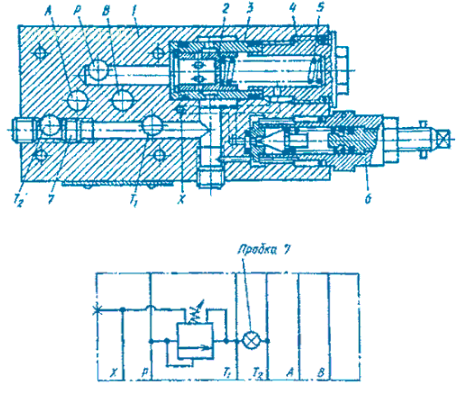

Предохранительные клапаны МКПВ-10/ЗМ по ТУ2-053-1758—85 при перегрузке направляют масло из отверстия Р в отверстие Т (или T1/T2 в аппаратах МКПВ-10/ЗМ); отверстия A и В (возможно также T2) служат для пропуска масла от других устройств. Клапан МКПВ-10/ЗМ включает основные элементы: корпус 1, гильзу 3, клапан 2, пробки 4 и 7, пружину 5 и вспомогательный клапан 6.

Для уплотнения стыков гидроклапанов МКПВ10/3-МР1, МКПВ10/3-МР2, МКПВ10/3-МР3 с Ду = 10 мм используются резиновые уплотнительные кольца 012-016-25 (по ГОСТ 9833—73). Гидроклапаны МКПВ-10/ЗМ производятся взамен гидроклапанов КПМ102, обе модификации аналогичны по присоединительным отверстиям и принципу работы.

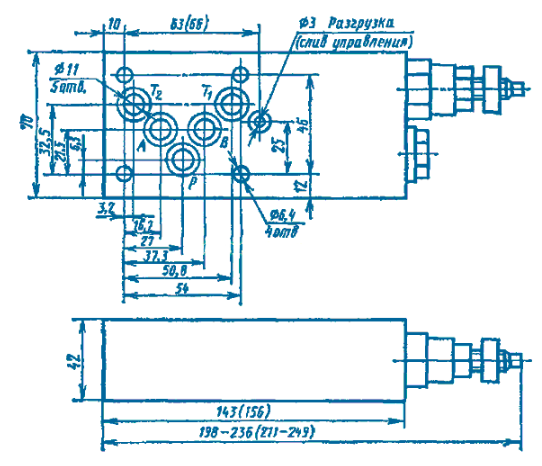

Габаритные размеры МКПВ-10/3М

Технические характеристики МКПВ-10/3М

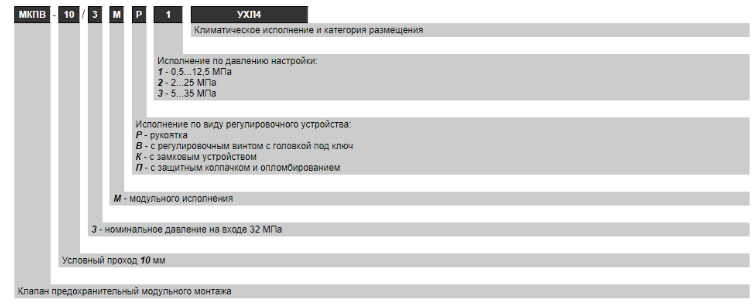

Структура условного обозначения гидроклапанов МКПВ-10/3М
