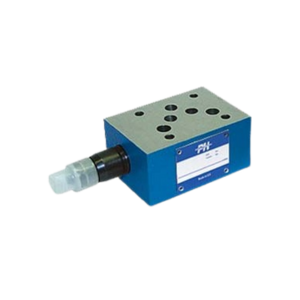

Гидроклапаны предохранительные VP-RT-6, VP-RT-10 модульные (Ду=6 мм, Ду=10 мм)

Гидравлические модульные предохранительные клапаны VP-RT-6 и VP-RT-10 с управлением от управляющего потока предназначены для поддержания и ограничения давления в гидравлической системе на заданном уровне.

В клапанах VP-RT давление рабочей жидкости подается через напорный канал "Р" и действует на переднюю часть золотника (3). Каналы (8) и (9) подают управляющий поток в напорную камеру (10) и обеспечивают давление с противоположной стороны главного золотника. Клапан остается закрытым, пока давление в системе не превысит давление, установленное пружиной (6).

Когда давление в системе превышает установленное значение, конусный запорный элемент (5) под действием давления поднимается, открывая проход для дренажа управляющего потока через каналы (9) и (11). Это вызывает перепад давления в напорной камере (10), который поднимает основной золотник и открывает проход для потока от напорного канала "Р" к сливному каналу "Т". Контргайка (12) фиксирует элемент настройки давления (6).

Конфигурации клапанов:

• «EA»: клапаны VP-RT-6-EA-100(315) и VP-RT-10-EA-100(315) контролируют давление в магистрали A со сбросом в магистраль T.
• «EB»: клапаны VP-RT-6-EB-100(315) и VP-RT-10-EB-100(315) контролируют давление в магистрали B со сбросом в магистраль T.
• «EP»: клапаны VP-RT-6-EP-100(315) и VP-RT-10-EP-100(315) контролируют давление в магистрали P со сбросом в магистраль T.
• «D»: клапаны VP-RT-6-D-100(315) и VP-RT-10-D-100(315) контролируют давление в магистралях A и B со сбросом в магистраль T.
• «DAB»: клапаны VP-RT-6-DAB-100(315) контролируют давление в магистралях A и B со сбросом в магистрали B и A соответственно.

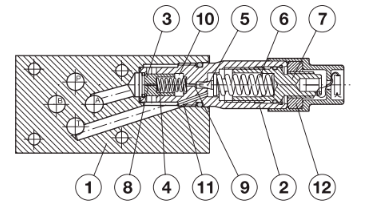

Конструкция и принцип работы

Составные части:

1. монтажная плита;
2. корпус предохранительного клапана;
3. главный золотник
4. конус запорного элемента;
5. настроечная пружина;
6. элемент настройки давления.

Через напорный канал "Р" клапана VP-RT давление рабочей жидкости воздействует на переднюю часть золотника (3). Каналы (8) и (9) обеспечивают подвод управляющего потока в напорную камеру (10) и подача давления не противоположную сторону главного золотника. Предохранительный клапан остается закрытым до тех пор, пока давление в системе превышает давление, на которое настроена пружина (6).

В случае превышения давления в системе, давления настроенного элементом настройки давления (7), конусный запорный элемент (5) пилота, приподнимается и освобождает проход для дренажа рабочей жидкости управляющего потока через выполненные каналы (9) и (11). Перепад давления в напорной камере (10) заставляет подниматься основной золотник, тем самым открывая проход потоку от напорного канала "Р" к сливному каналу "Т". Контргайка (12) обеспечивает фиксацию элемента настройки давления (6).

Габаритные размеры

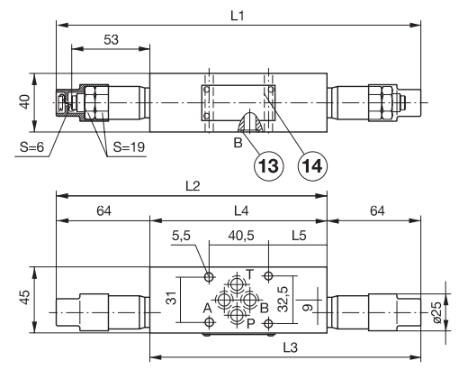

VP-RT-6 (условных проход 6 мм)

• (13) - кольцевое уплотнение круглого сечения 9,2х1,78
• (14) - серийная табличка

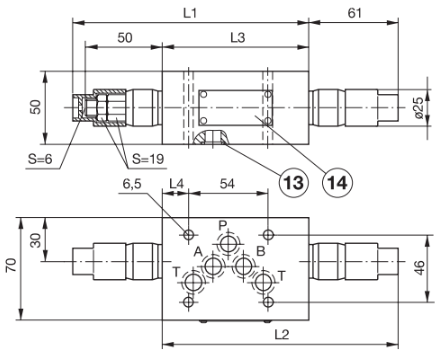

VP-RT-10 (условных проход 10 мм)

• (13) - кольцевое уплотнение круглого сечения 12х2
• (14) - серийная табличка

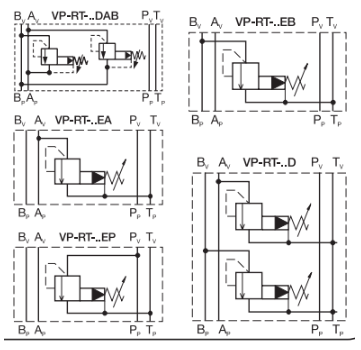

Графические схемы работы клапанов VP-RT-6 (10)

Технические характеристики VP-RT-6, VP-RT-10

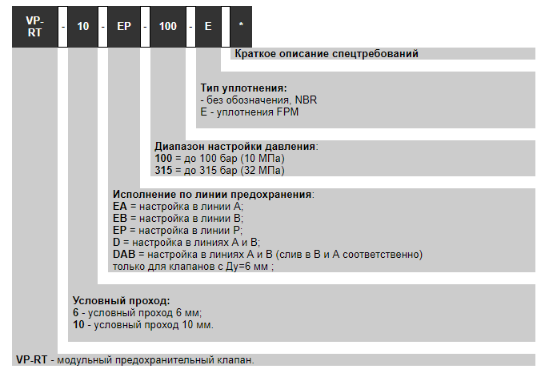

Структура условного обозначения VP-RT-6, VP-RT-10
