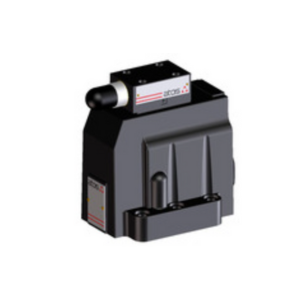

Клапаны управления давлением AGIR, AGIS, AGIU

Заказать
Заказать

Гидравлические клапаны AGIR, AGIS и AGIU представляют собой двухкаскадные клапаны управления давлением с отбалансированной тарелкой, предназначенные для работы в масляных гидравлических системах.

По функционалу клапаны различают:

  • AGIR: редуцирование давления;
  • AGIS: последовательность;
  • AGIU: разгрузка.

В стандартной комплектации управляющее давление на тарелке (1) главного каскада (2) регулируется с помощью винта, который защищен колпачком (3) в корпусе (4). По запросу доступны версии с регулировочной рукояткой (5) вместо винта, где вращение по часовой стрелке увеличивает давление.

Клапаны разгрузки AGIU могут быть оснащены электромагнитным разгружающим клапаном (6), который может быть как нормально открытым, так и нормально закрытым. Дополнительные настройки могут осуществляться через отдельный управляющий канал.

Монтажная поверхность: ISO 5781 размеры 10, 20 и 32.

Максимальный расход:

  • для AGIR = 160, 300, 400 л/мин;
  • для AGIS = 200, 400, 600 л/мин;
  • для AGIU = 100, 200, 300 л/мин
  • Давление до 350 бар

Габаритные размеры

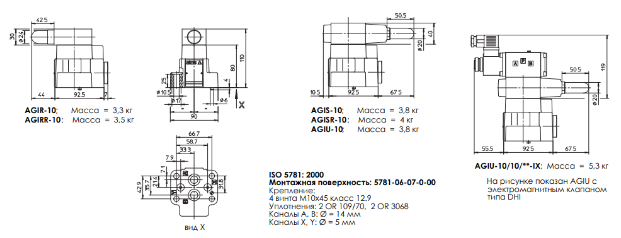

AGIR-10, AGIS-10, AGIU-10

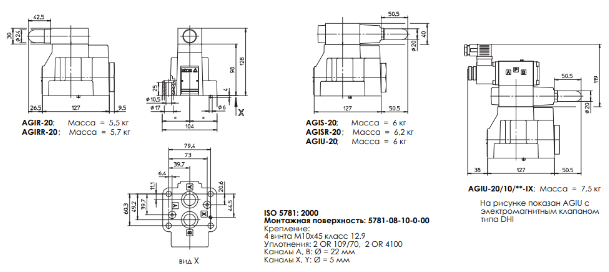

AGIR-20, AGIS-20, AGIU-20

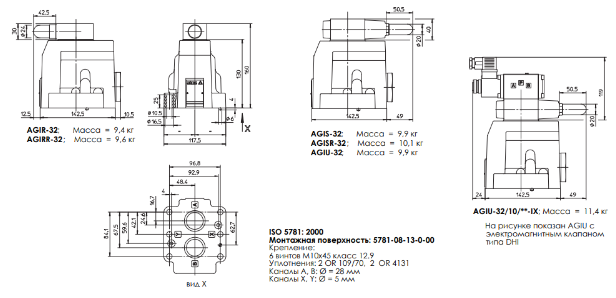

AGIR-32, AGIS-32, AGIU-32

Технические характеристики AGIR, AGIS, AGIU

Монтажное положение/ориентация Любое
Параметры стыковочной поверхности Шероховатость Ra 0.4, неплоскостность 0.01/100 (ISO 1101)
Температура окружающей среды от -20°C до + 70°C
Рабочая жидкость Гидравлическое масло по DIN 51524...535; по остальным жидкостям см. раздел [ 1 ]
Рекомендуемая вязкость

15÷100 сСт при 40ºС (ISO VG 15÷100)
Класс чистоты рабочей жидкости ISO 19/16, достигается при тонкости фильтрации 25 мкм при рекомендуемом показателе β ≥ 75)
Температура рабочей жидкости от -20ºС до +60ºС (стандартные и /WG уплотнения) от -20ºС до +80ºС (уплотнения /РЕ

Характеристики катушек:

  • класс изоляции: H;
  • класс защиты разъема: IP65;
  • коэффициент использования: 100%;
  • погрешность напряжения питания: ± 10%.

Гидравлические характеристики AGIR, AGIS, AGIU

Модель клапана AGIR-10 AGIR-20 AGIR-32 AGIS-10 AGIS-20 AGIS-32 AGIU-10 AGIU-20 AGIU-32
Максимальный расход (л/мин) 160 300 400 200 400 600 100 200 300
Диапазон давлений (бар) 4÷50 (AGIR*); 6÷100; 7÷210; 8÷350

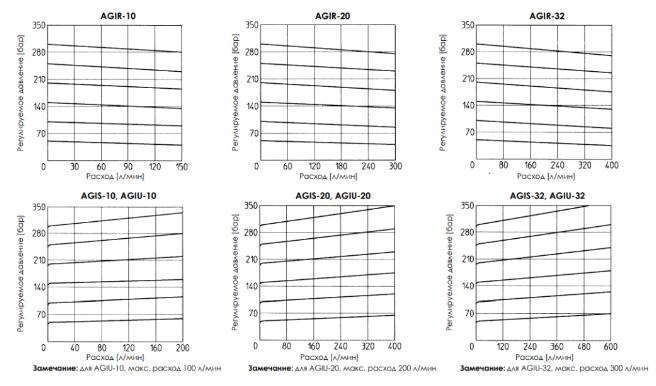

Графики зависимости регулируемого давления от расхода

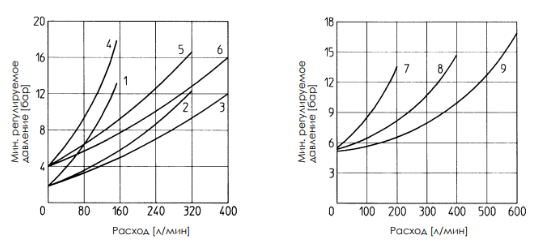

Рабочие графики

  1. = AGIR-10 A → В
  2. = AGIR-20 A → В
  3. = AGIR-32 A → В
  4. = AGIR-10 B → А
  5. = AGIR-20 B → А
  6. = AGIR-32 B → А
  7. = AGIS-10
  8. = AGIS-20
  9. = AGIS-32

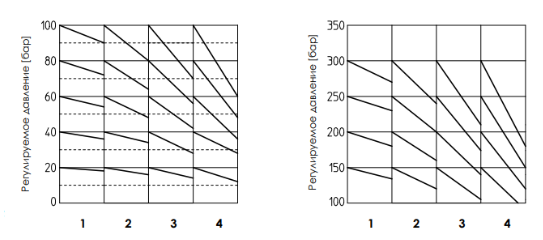

Графики открытия/закрытия для AGIU

  1. = AGIU-**/...(стандарт)
  2. = AGIU-**/.../5
  3. = AGIU-**/.../6
  4. = AGIU-**/.../7

Замечания

Короткие трубы с низким сопротивлением должны использоваться между клапаном разгрузки и аккумулятором;

Когда сопротивление велико, гидравлический управляющий сигнал должен быть взят как закрытый, насколько возможно для аккумулятора;

При высокопоточном насосе и маленьким перепадом давления на клапане, не рекомендуется использовать версию с внешним дренажом;

Когда используются плиты ВА-*25:

  • а) в применениях с рабочими частотами > 10 Гц, применяйте плиты типа ВА-*25/4 (давление срабатывания пружины 4 бар);
  • б) в применениях с рабочими частотами < 10 Гц, применяйте плиты типа ВА-*25/2 (давление срабатывания пружины 2 бар);

Электрические возможности для клапанов AGIU с электромагнитным клапаном

Тип электромагнита Номинальное напряжение питания ± 10% (1) Код Тип раъёма Мощность (3) Код запасной катушки Цвет ярлыка катушки
OI DC 6DC
12DC
24DC
48DC		 6 DC
12 DC
24 DC
48 DC		 SP-666
или
SP-667		 33 Вт SP-COU-6DC /80
SP-COU-12DC /80
SP-COU-24DC /80
SP-COU-48DC /80		 коричневый
зеленый
красный
серебристый
AC 110/50 AC (2)
120/60 AC
230/50 AC (2)
230/60 AC		 110/50/60 AC
120/60 AC
230/50/60 AC
230/60 AC		 SP-666
или
SP-667		 60 ВА (5) SP-COI-110/50/60AC /80
SP-COI-120/60AC /80
SP-COI-230/50/60AC /80
SP-COI-230/60AC /80		 желтый
белый
голубой
серебристый
  1. По заказу возможны другие напряжения питания.
  2. Катушка может работать также при частоте 60 Гц; в этом случае характеристики снижаются на 10 ÷ 15% и потребляемая мощность составляет 55 ВА.
  3. Средние значения по данным испытаний в нормальных гидравлических условиях и температурой окружающей среды 20ºС.
  4. Ориентировочные показатели полученные при испытаниях в нормальных условиях при температуре окружающей среды и катушки 20°C.
  5. При включении электромагнита величина скачка тока в 3 раза превышает величину тока удержания. Это соответствует потребляемой мощности 150 ВА.

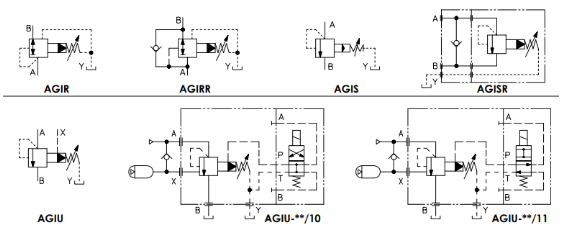

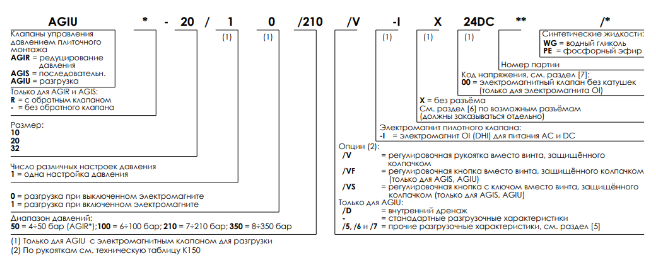

Условное обозначение AGIR, AGIS, AGIU

Монтажные плиты

Тип клапана Модель плиты Расположение каналов Каналы Диаметр каналов, мм Масса, кг
A B X-Y Вых. A B X-Y Вых.
Клапан AGI*-10 Плита BA-305 Каналы A, B, Y снизу G 1/2" G 1/2" G 1/4" - 30 30 21,5 - 1
Клапан AGI*-20 Плита BA-505 G 1" G 1" G 1/4" - 46 46 21,5 - 2
Клапан AGI*-32 Плита BA-705 G 1 1/2" G 1 1/2" G 1/4" - 63,5 63,5 21,5 - 7,5
Клапан AGIU-10 Плита BA-325 (со встроенным обратным клапаном) Каналы A, B, Y снизу G 1/2" G 3/4" G 1/4" G 1/2" 30 36,5 21,5 30 5
Клапан AGIU-20 Плита BA-425 (со встроенным обратным клапаном) G 1" G 1" G 1/4" G 1" 46 46 21,5 46 6,5
Клапан AGIU-32 Плита BA-625 (со встроенным обратным клапаном) G 1 1/2" G 1 1/2" G 1/4" G 1 1/2" 63,5 63,5 21,5 63,5 13
