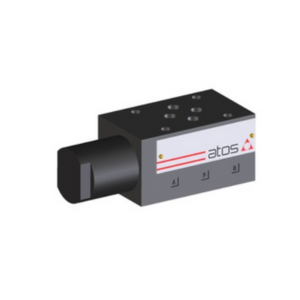

Модульные компенсаторы давления HC, KC, JPC
Двухлинейные компенсаторы давления моделей HC-011/8, HC-011/30/M, KC-011/30 и JPC-011/30 для модульного монтажа, оснащенные релейными и пропорциональными распределителями, предназначены для поддержания стабильного перепада давления между напорной магистралью P и выбранной рабочей магистралью A или B, обеспечивая постоянный поток рабочей жидкости, независимо от изменений давления.

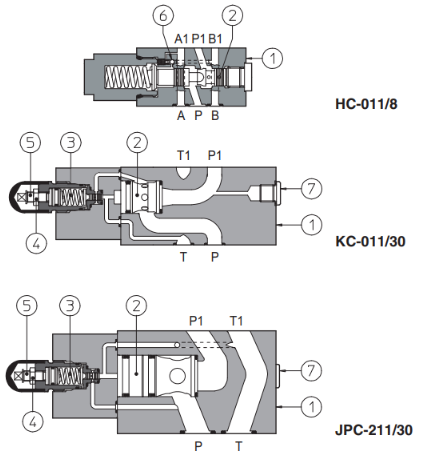

Включено автоматическое пилотное управление (6). Фиксированное значение Δр доступно только для размера 06. Для регулировки требуемого Δр нужно ослабить контргайку (4) и повернуть регулировочный винт (5) на пилотном устройстве. Вращение по часовой стрелке увеличивает Δр.
Максимальное входное давление до 350 бар. Эти модульные компенсаторы давления предназначены для использования в гидравлических системах, работающих на минеральном масле или синтетической жидкости с аналогичными смазывающими свойствами.
Компенсаторы поставляются в трех типоразмерах:
- HC = ISO 4401 размер 06; расход до 50 л/мин.
- KC = ISO 4401 размер 10; расход до 100 л/мин.
- JPC = ISO 4401 размер 16; расход до 200 л/мин.
Габаритные размеры

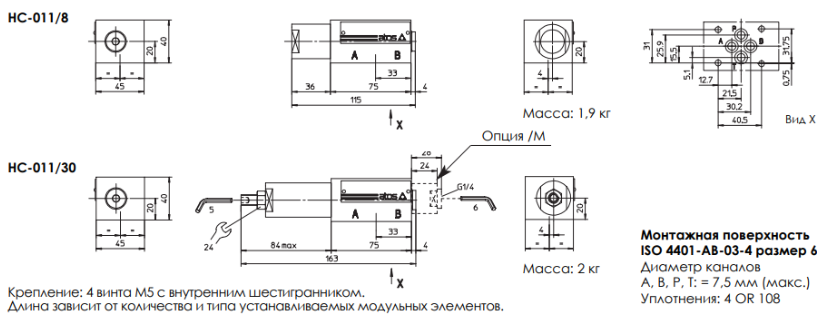

HC-011/8, HC-011/30, HC-011/30/M

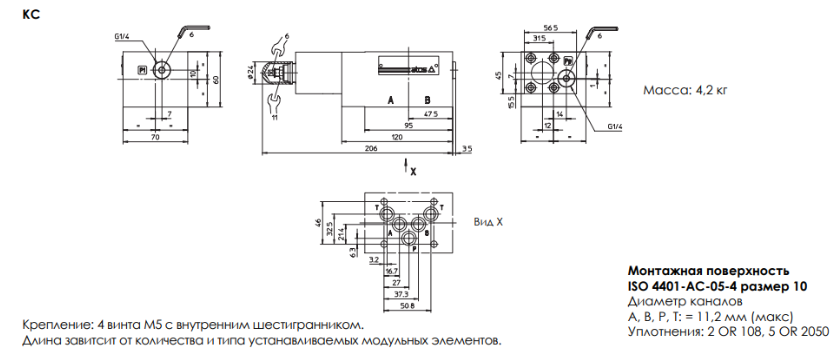

KC-011/30

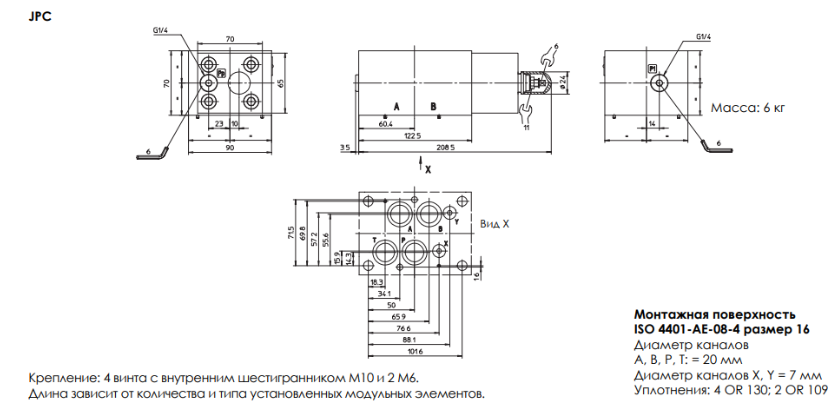

JPC-011/30
Гидравлические характеристики
| Модель компенсатора | HC-011/8 | HC-011/30 | KC-011/30 | JPC-211/30 | |
| Максимальный расход | л/мин | 50 | 100 | 200 | |
| Максимально давление на входе | бар | 350 | |||
| Регулирование Δр | бар | 8 | 5 - 35 | 5 - 35 | |

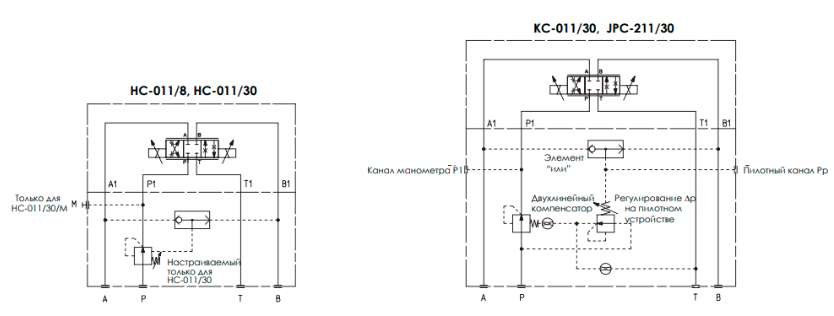

Примечание: Δр для одного канала фиксировано 8 бар или регулируется между 5 и 35 бар; это соответствует общему значению Δр клапана 16 бар или между 10 и 70 бар. Проходные каналы Рр и Р1 для регулирования давления или проверки значения Δр для одного канала (читайте различие между значениями Рр и Р1).
Технические характеристики HC, KC, JPC
| Монтажное положение | Любое пространственное положение |
| Характеристики стыковочной поверхности | Шероховатость Ra 0.4, неплоскостность 0.01/100 (ISO 1101) |
| Температура окружающей среды | от -20°C до + 70°C |
| Рабочая жидкость | Гидравлическое масло по DIN 51524...535; по остальным жидкостям см. раздел [ 1 ] |
| Рекомендуемая вязкость | 15÷100 сСт при 40ºС (ISO VG 15÷100) |
| Класс чистоты рабочей жидкости | ISO 19/16, достигается при тонкости фильтрации 25 мкм при рекомендуемом показателе β ≥ 75) |
| Температура рабочей жидкости | от -20ºС до +60ºС (стандартные и /WG уплотнения) от -20ºС до +80ºС (уплотнения /PE) |

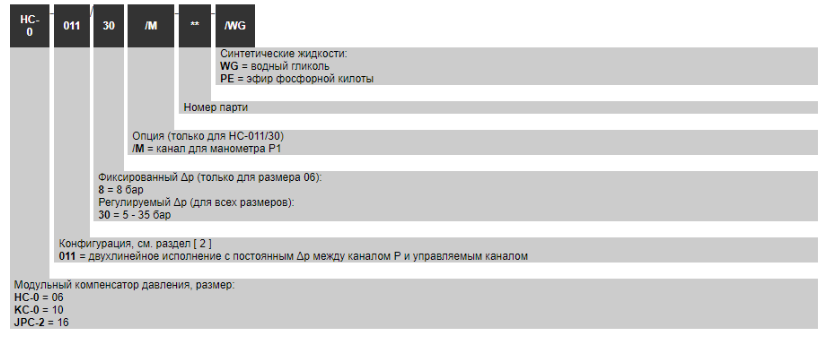

Структура условного обозначения
