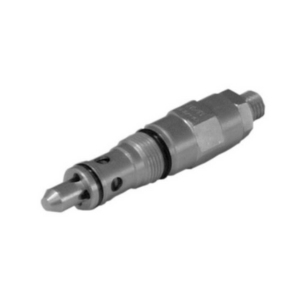

Предохранительные картриджные клапаны CR (прямого действия)
Клапан CR — это встроенный (картриджный) перепускной предохранительный клапан прямого действия, предназначенный для установки в блоки или панели с посадочным седлом типа D-10B. Эти клапаны предназначены для регулирования или ограничения пиковых значений давления в гидравлических контурах с максимальным рабочим давлением до 350 бар (35,0 МПа).

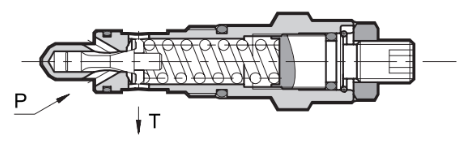

Принцип работы клапана CR
Давление (P) воздействует через специально разработанные каналы на клапан, который удерживается пружиной в закрытом положении. Когда давление достигает заданного уровня, клапан сжимает пружину, открывая сливное отверстие (T), напрямую соединенное с баком, и избыточный поток рабочей жидкости сбрасывается.
Регулирование давления осуществляется винтом с потайной шестигранной головкой или рукояткой, оснащенной стопорной гайкой и ограничителем предельной нагрузки.
Гидросхема клапанов CR (предохранительных, прямого действия)

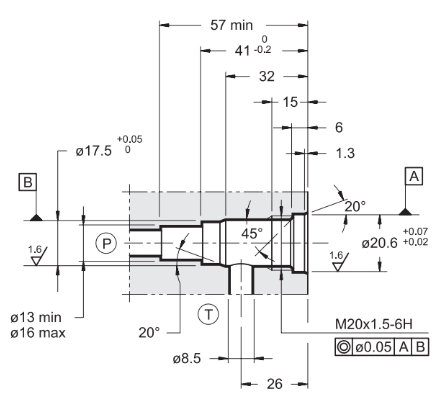

Посадочные размеры седла D-10B для гидроклапана CR

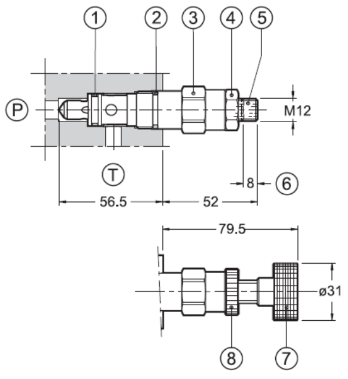

Габаритные размеры CR
- = Кольцо уплотнительное (OR - круглого сечения), типа 2056.
- = Кольцо уплотнительное (OR - круглого сечения), типа 3062.
- = Шестигранник, S=22. Момент затяжки 45 - 50 Нм.
- = Стопорная шестигранная гайка (S=17).
- = Винт для настройки давления, под потайной шестигранной головкой: шестигранный ключ 6 (стандарт). Вращение по часовой стрелке повышает давление. Для клапанов CR2/22N, CR3/22N, CR4/22N, CR5/22N, CR6/22N
- = Максимальный ход регулировочного винта составляет 8 мм.
- = Регулировочная рукоятка типа K (для исполнений предохранительного клапана CR2/22N/K, CR3/22N/K, CR4/22N/K, CR5/22N/K, CR6/22N/K).
- = Кольцо стопорное.
Технические характеристики CR
| Параметры | Клапан CR2 | Клапан CR3 | Клапан CR4 | Клапан CR5 | Клапан CR6 | |
| Максимальное контролируемое давление | бар | 25 | 70 | 140 | 210 | 350 |
| Максимальный расход рабочей жидкости | л/мин | 50 | ||||
| Диапазон температур окружающей среды | °C | -20...+50 | ||||
| Диапазон температур рабочей жидкости | °C | -20...+80 | ||||
| Диапазон вязкостей рабочей жидкости | сСт | 10...400 (рекомендуется 25 сСт) | ||||
| Класс чистоты рабочей жидкости | - | Класс 10 по NAS 1638 | ||||
| Обработка поверхности | - | Цинковые белила: Fe / Zn 8 / B (EN 12329) | ||||
| Масса клапана не более | кг | 0,16 | ||||

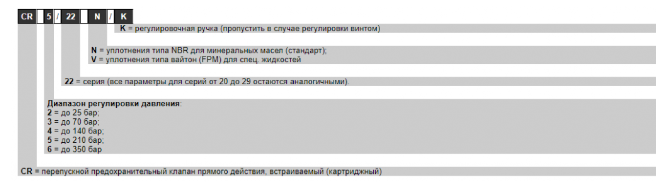

Структура условного обозначения CR2, CR3, CR4, CR5, CR6
