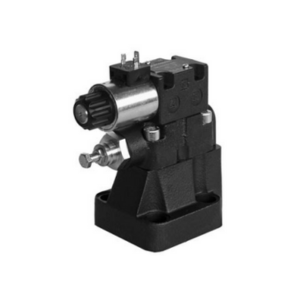

Предохранительные клапаны RQM3-P*, RQM5-P*, RQM7-P*

Заказать
Заказать

Перепускные предохранительные клапаны с электромагнитным управлением разгрузкой RQM3-P*, RQM5-P*, RQM7-P* выпускаются в трёх вариантах и имеют максимальный расход до 500 л/мин.

Данные клапаны предназначены для стыкового монтажа на промежуточной плите в соответствии со стандартами ISO 6264 (CETOP RP 121H).

Клапаны доступны в пяти различных исполнениях, обеспечивающих регулировку давления с помощью электромагнитного клапана разгрузки и выбор до трёх различных значений давления (см. ниже доступные варианты исполнения).

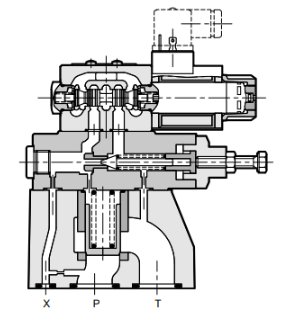

Регулировка второго и третьего значений давления осуществляется с помощью перепускного предохранительного клапана, который устанавливается между главной ступенью и электромагнитным клапаном.

Обычно клапаны RQM3-P*, RQM5-P*, RQM7-P* оснащены регулировочным винтом с шестигранной головкой, но по запросу они могут быть укомплектованы регулировочной ручкой SICBLOC для настройки основного давления.

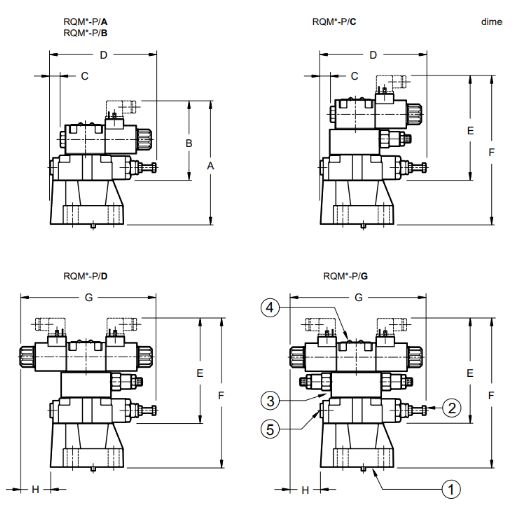

Габаритные размеры RQM3-P*, RQM5-P*, RQM7-P*

Модель A B C D E F G H
RQM3-P 186 126 22 179 164 226 223 44
RQM5-P 196 126 14 170 164 236 222 52
RQM7-P 206 126 25 180 164 246 221 41

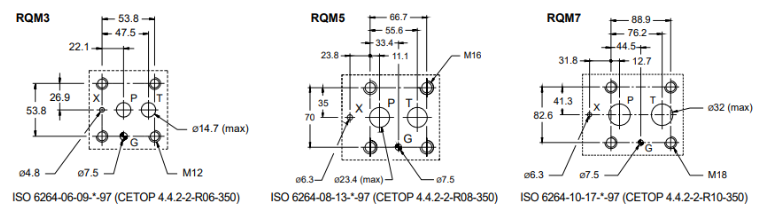

Монтажные размеры клапанов RQM3-P*, RQM5-P*, RQM7-P*

Гидросхемы клапанов RQM3-P*, RQM5-P*, RQM7-P*

Технические характеристики RQM3-P*, RQM5-P*, RQM7-P*

Параметры Клапан RQM3-P* Клапан RQM5-P* Клапан RQM7-P*
Максимальное рабочее давление бар 350
Максимальный расход рабочей жидкости л/мин 200 400 500
Диапазон температур рабочей жидкости °C -20...+80
Рекомендуемая вязкость рабочей жидкости сСт 25
Класс чистоты рабочей жидкости - Класс 20/18/15 по ISO 4406:1999
Материал применяемых уплотнений - NBR
Масса клапана не более кг 4,5 5,3 7,5

Монтажные плиты для клапанов RQM3-P*, RQM5-P*, RQM7-P*

Модель Клапан RQM3-P* Клапан RQM5-P* Клапан RQM7-P*
Наименование плиты PMRQ3-AI4G с задним расположением присоединительных отверстий PMRQ5-AI5G с задним расположением присоединительных отверстий PMRQ7-AI7G с задним расположением присоединительных отверстий
Размеры отверстий P и T 1/2 BSP 3/4 BSP 1 1/4 BSP
Размеры отверстия X 1/4 BSP 1/4 BSP 1/4 BSP

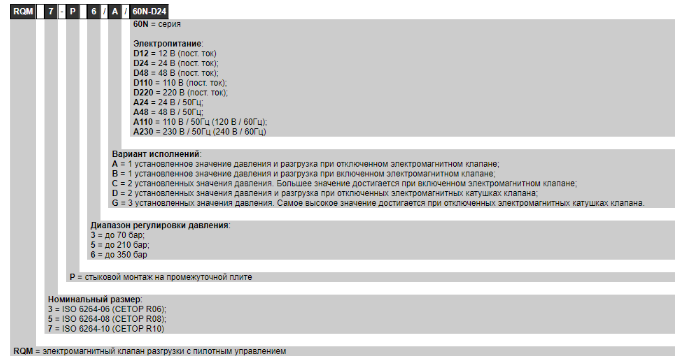

Структура условного обозначения RQM3-P*, RQM5-P*, RQM7-P*
