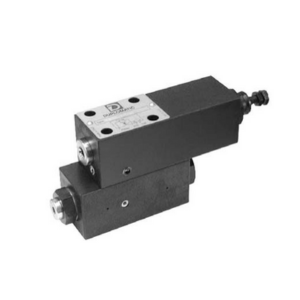

Клапаны разгрузки MRQA-3*, MRQA-5*, MRQA-6*

Клапаны MRQA-3*, MRQA-5*, MRQA-6* представляют собой перепускные предохранительные клапаны с автоматической разгрузкой. Эти клапаны разгружают насос, когда давление достигает установленного уровня, и затем снова активируют насос, когда давление в системе падает до 68% (или 78%) от заданного значения.

Для правильного функционирования этих клапанов требуется гидроаккумулятор, который поддерживает давление в системе, как показано на гидравлической схеме.

Модели MRQA-3*/C/42, MRQA-5*/C/42, MRQA-6*/C/42 оснащены обратным клапаном, который предотвращает снижение давления в гидроаккумуляторе через открытый разгрузочный клапан. Это позволяет поддерживать стабильное давление в системе, предотвращая перегрев масла и снижая потребление электроэнергии.

Рекомендуется устанавливать гидроаккумулятор как можно ближе к клапану MRQA*, при этом не уменьшать диаметры трубопроводов.

Продолжительность цикла работы клапана зависит от производительности насоса, объема и предварительной зарядки гидроаккумулятора, а также от требований системы по расходу.

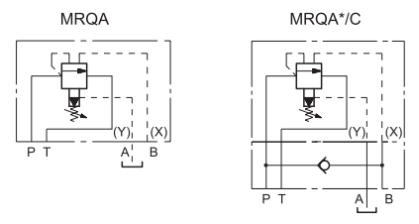

Гидравлические схемы клапанов MRQA-3*, MRQA-5*, MRQA-6*

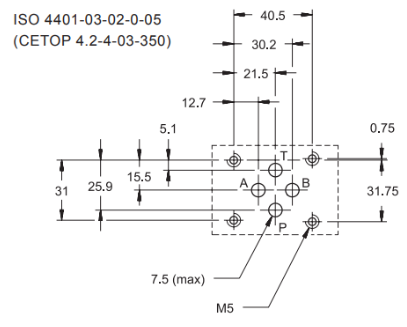

Габаритные размеры MRQA

1. = Монтажная поверхность с уплотнительными кольцами (OR): 4 OR тип 2037 (9.25x1.78).
2. = Винт регулировки давления с шестигранной головкой: гаечный ключ на 13. Для увеличения давления вращать по часовой стрелке.
3. = Регулировочная ручка SICBLOC. При использовании нажать и вращать одновременно.
4. = Отверстие присоединения манометра 1/4" BSP.
5. = Обратный клапан для варианта исполнения /С.

Технические характеристики MRQA

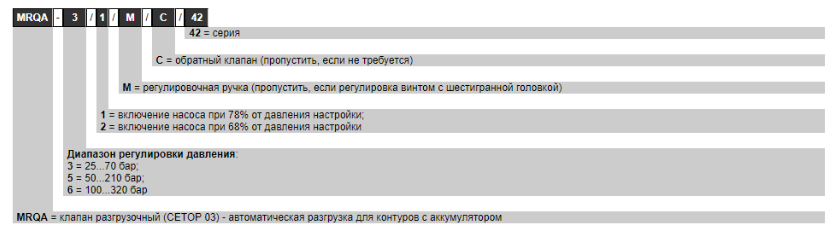

Структура условного обозначения MRQA-3*, MRQA-5*, MRQA-6*
