Гидроклапаны редукционные МКРВ-10/3М

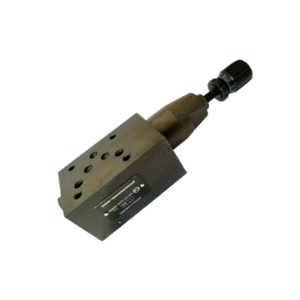

Использование гидроклапанов модульного монтажа МКРВ10/3МР1, МКРВ10/3МР2, МКРВ10/3МР3 упрощает производство гидроприводов, позволяет значительно сократить количество трубопроводов и предоставляет широкие возможности для модернизации оборудования.
Аппараты модульного монтажа обладают большим количеством уплотнительных стыков; в некоторых случаях их технические характеристики уступают характеристикам стыковых аппаратов, а их ассортимент ограничен. Для их установки требуются специальные стяжки из стали с прочностью на разрыв более 1000 МПа.
Для уплотнения стыков гидроклапанов МКРВ10/3-МР1, МКРВ10/3-МР2, МКРВ10/3-МР3 с Ду = 10 мм используются резиновые уплотнительные кольца 012-016-25 (по ГОСТ 9833—73).
Редукционные клапаны МКРВ-10/ЗМ по ТУ2-053-1759—85 снижают давление в линии Р, а остальные линии предназначены для сквозного прохода масла. Клапан МКРВ-10/ЗМ состоит из следующих основных компонентов: корпуса 1, гильзы 7, клапана 6, пробок 2 и 4, пружины 5 и вспомогательного клапана 3.

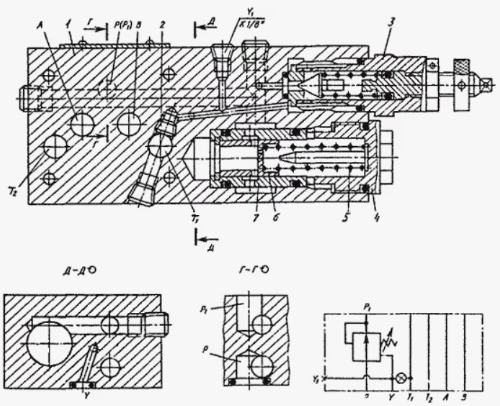

Конструкция МКРВ-10/3М

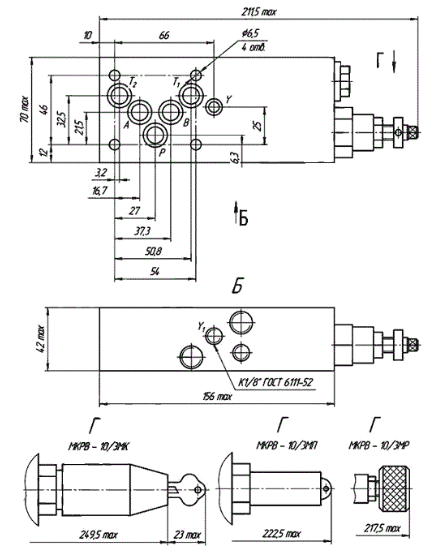

Габаритные размеры МКРВ-10/3М
Технические характеристики МКРВ-10/3М
| Обозначение | Гидроклапан МКРВ-10/3МР1 | Гидроклапан МКРВ-10/3МР2 | Гидроклапан МКРВ-10/3МР3 |
| Гидроклапан МКРВ-10/3МВ1 | Гидроклапан МКРВ-10/3МВ2 | Гидроклапан МКРВ-10/3МВ3 | |
| Гидроклапан МКРВ-10/3МК1 | Гидроклапан МКРВ-10/3МК2 | Гидроклапан МКРВ-10/3МК3 | |
| Гидроклапан МКРВ-10/3МП1 | Гидроклапан МКРВ-10/3МП2 | Гидроклапан МКРВ-10/3МП3 | |
| Условный проход, мм | 10 | ||
| Давление на входе ном./ мин. / макс., МПа | 32 / 35 / 0,8 | 32 / 35 / 2 | 32 / 35 / 2,5 |
| Давление настройки ном. / макс., МПа | 12,5 / 0,3 | 23 / 1 | 34 / 1,5 |
| Расход рабочей жидкости ном. / макс. / мин., л/мин | 63 / 100 / 0 | ||
| Максимально допустимый расход через вспомогательный клапан, л/мин | 0,7 | 1,2 | 1,5 |
| Масса гидроклапана не более, кг | 3,3 | 3,45 | 3,65 |

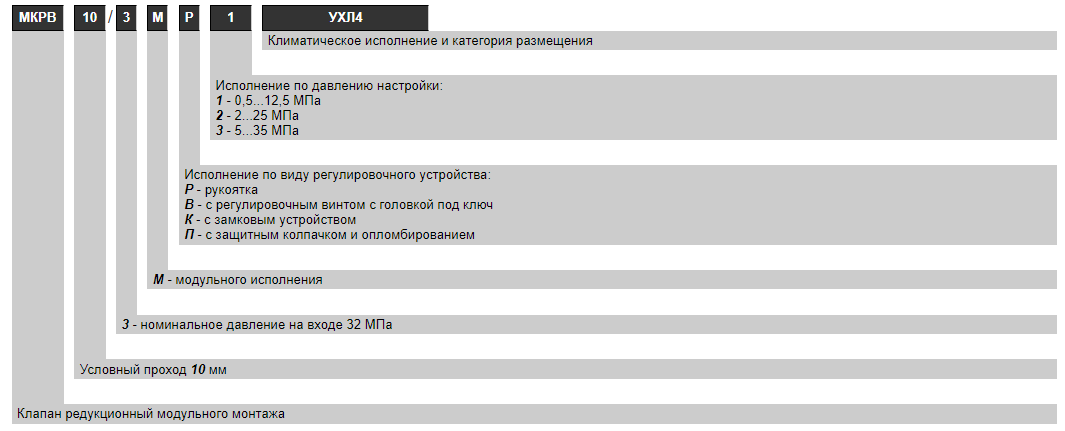

Структура условного обозначения гидроклапанов МКРВ-10/3М
