Гидроклапаны редукционные модульного монтажа KRT6M/* (Ду=6 мм)
Гидроклапаны KRT6M/1,6P, KRT6M/10P, KRT6M/21P, KRT6M/10A и KRT6M/10B являются редукционными клапанами модульного исполнения с монтажной поверхностью, соответствующей стандартам CETOP 03 (NG6) и ISO (с диаметром Ду=6 мм).
Эти редукционные клапаны KRT6M/10... предназначены для настройки давления в линиях A, B или P на заданное значение.
Давление в линиях A и B можно регулировать в диапазоне от 1 до 10 МПа, а в линии P — от 0,08 до 21 МПа.
Конфигурации
- Конфигурация «KRT6M/...P»: клапаны редукционные KRT6M/1,6P, KRT6M/10P, KRT6M/21P позволяют настраивать давление в линии P, слив избыточного давления в линию T.
- Конфигурация «KRT6M/...A»: клапан редукционный KRT6M/10A позволяет настраивать давление в линии A, слив избыточного давления в линию T.
- Конфигурация «KRT6M/...B»: клапан редукционный KRT6M/10B позволяет настраивать давление в линии B, слив избыточного давления в линию T.

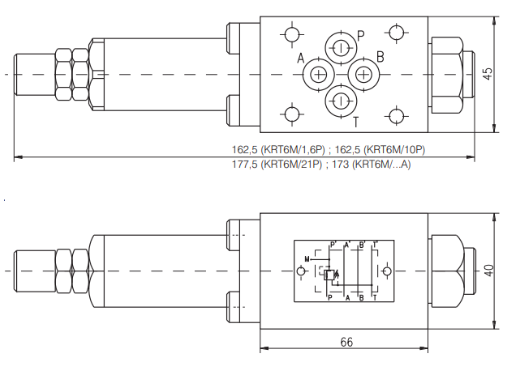

Габаритные размеры KRT6M/* (Ду=6 мм)
KRT6M/1,6P ; KRT6M/10P ; KRT6M/21P ; (KRT6M/...A)

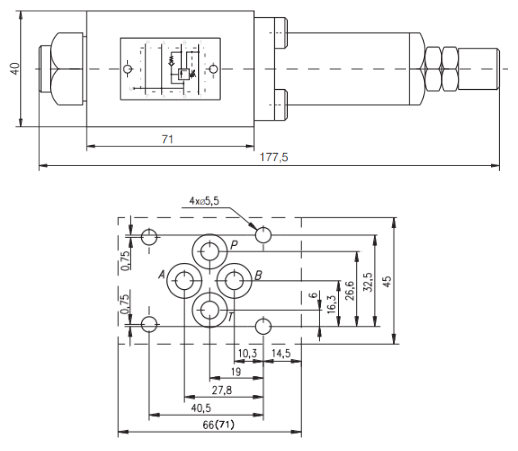

KRT6M/...B
Технические характеристики KRT6M/* (Ду=6 мм)
| Максимальное рабочее давление | бар | 320 |
| Минимальное давление управления | бар | 0,8 |
| Расход рабочей жидкости при Δp=2,5 бар | л/мин | 20 |
| Рабочая температура жидкости | °C | -20...+80 |
| Температура окружающей среды | °C | -20...+50 |
| Вязкость жидкости | сСт | 10...400 |
| Чистота рабочей жидкости | мм | 0,025 |
| Масса клапана не более | кг | 1,4 |

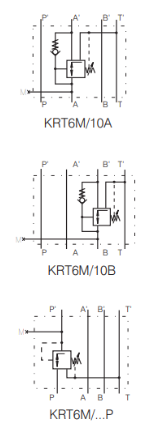

Гидросхемы клапанов редукционных KRT6M/...

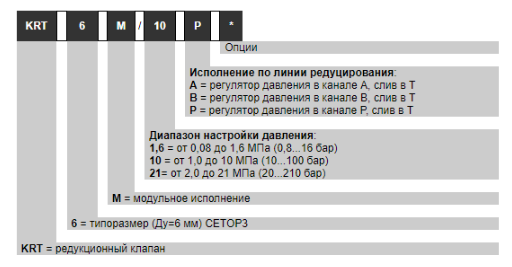

Структура условного обозначения KRT6M/* (Ду=6 мм)
