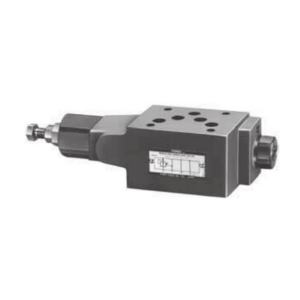

Гидроклапаны редукционные MRP-03, MRA-03, MRB-03 (Ду=10 мм)
Гидроклапаны редукционные модульного монтажа MRP-03, MRA-03, MRB-03 (Ду=10 мм) являются редукционными клапанами модульного исполнения с монтажной поверхностью соответствующей стандартам CETOP 05 (Ду=10 мм) и ISO.
Гидроклапаны редукционные MRP(A,B)-03... применяются в тех случаях, когда давление в одной из линий A, B или P требуется настроить на заданную величину. Имеется возможность присоединения манометра (1/4").
Конфигурации
- Конфигурация «MRP»: клапаны MRP-03-B(H)-30 позволяют настроить давление в линии P.
- Конфигурация «MRA»: клапаны MRA-03-B(H)-30 позволяют настроить давление в линии A.
- Конфигурация «MRB»: клапаны MRB-03-B(H)-30 позволяют настроить давление в линии B.

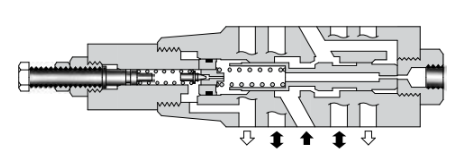

Устройство редукционных клапанов MRP-03, MRA-03, MRB-03

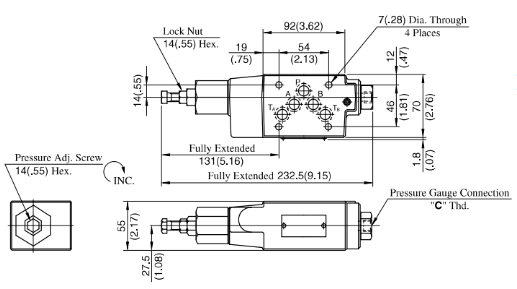

Габаритные размеры MRP-03, MRA-03, MRB-03 (Ду=10 мм)
MRP-03 и MRB-03

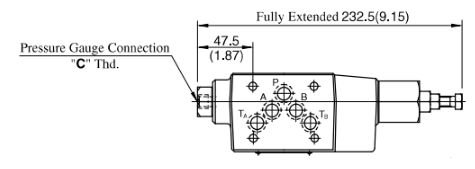

MRA-03
Технические характеристики MRP-03, MRA-03, MRB-03 (Ду=10 мм)
| Максимальное рабочее давление | бар | 250 |
| Максимальный расход в магистралях регулируемого расхода | л/мин | 70 |
| Возможность установки манометра | + | 1/4" |
| Рабочая температура жидкости | °C | -20...+80 |
| Температура окружающей среды | °C | -20...+50 |
| Вязкость жидкости | сСт | 10...400 |
| Рекомендуемая вязкость | сСт | 35 |
| Допустимый уровень загрязнения жидкости | Класс 5/6 по NAS 1638 | |
| Масса клапана не более | кг | 3,8 |

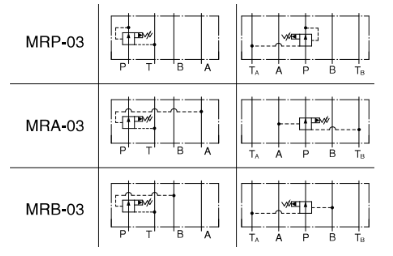

Графическое обозначение клапанов MRP-03, MRA-03, MRB-03

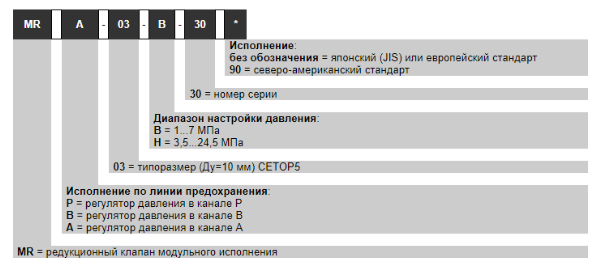

Структура обозначения и параметры клапанов MRP-03, MRA-03, MRB-03
