Гидроклапаны редукционные встраиваемые МКРВ-.../3Ф...
Клапаны редукционные встраиваемые МКРВ (гидроклапаны МКРВ-16/3Ф..., МКРВ-25/3Ф..., МКРВ-32/3Ф...) предназначены для поддержания в отводимом от них потоке рабочей жидкости более низкого давления, чем в подводимом.
Область применения: гидроприводы станков, прессов, литейных и литьевых машин и другого гидрофицированного оборудования.
Условия эксплуатации встраиваемых клапанов МКРВ:
- фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт);
- тонкость фильтрации: 25 мкм;
- температура рабочей жидкости: от +10°C до +70°C;
- температура окружающей среды: от -45°C до +55°C;
- положение при эксплуатации: любое пространственное положение.
Технические характеристики МКРВ-.../3Ф...
| Обозначение | Ду, мм | Номинальный расход, л/мин | Максимальное давление разгрузки, МПа |
| Клапан МКРВ-16/3Ф1П1(В1,Р1) | 16 | 80 (максим. 200) | 12,5 |
| Клапан МКРВ-16/3Ф1П2(В2,Р2) | |||
| Клапан МКРВ-16/3Ф1П3(В3,Р3) | |||
| Клапан МКРВ-25/3Ф1П1(В1,Р1) | 25 | 160 (максим. 400) | 25 |
| Клапан МКРВ-25/3Ф1П2(В2,Р2) | |||
| Клапан МКРВ-25/3Ф1П3(В3,Р3) | |||
| Клапан МКРВ-32/3Ф1П1(В1,Р1) | 32 | 400 (максим. 450) | 34 |
| Клапан МКРВ-32/3Ф1П2(В2,Р2) | |||
| Клапан МКРВ-32/3Ф1П3(В3,Р3) |

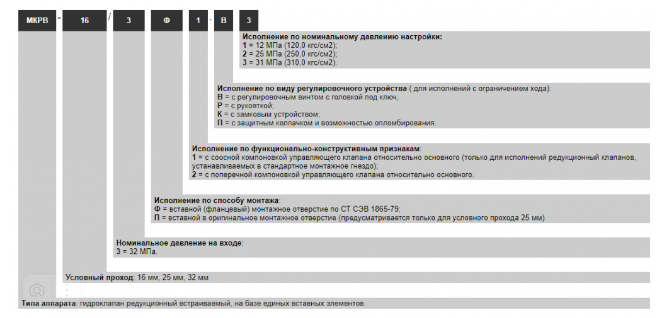

Условное обозначение клапанов
Гидросхема встраиваемых клапанов МКРВ-.../3Ф
- B = напорная гидролиния;
- A = гидролиния редуцирования давления;
- X = гидролиния дистанционного управления;
- Y = сливная гидролиния управляющего потока.
