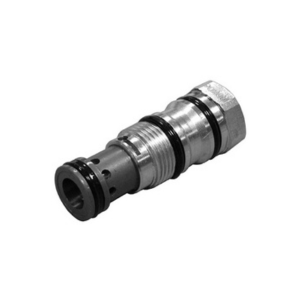

Компенсатор давления PCK06* (картриджное исполнение)
Клапаны PCK06-PTV/10N и PCK06-PV/10N являются компенсаторами давления двух- или трехлинейного типа, предназначенными для встраивания в блоки или плиты.
Данные клапаны поддерживают постоянное значение перепада давления (Δр) между магистралью Р и управляющим каналом X.
Обычно PCK06* применяется совместно с пропорциональными распределителями для обеспечения стабильной регулировки, независимо от изменений давления в магистрали Р.
Компенсатор PCK06* можно настраивать в диапазоне от 7 до 33 бар с помощью регулировочного винта с внутренним шестигранником, который также может быть оснащен рукояткой.
Существуют версии с фиксированными настройками, которые поддерживают перепад давления на уровне 4 или 8 бар.

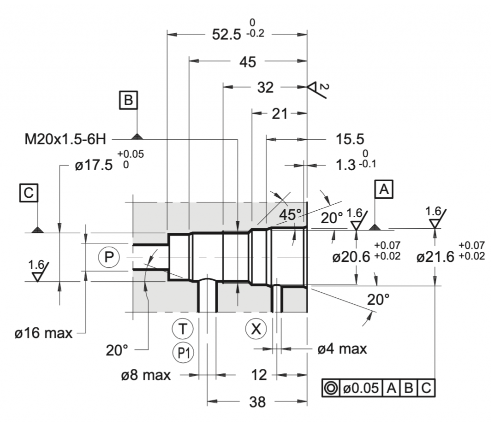

Посадочные размеры седла D-10D

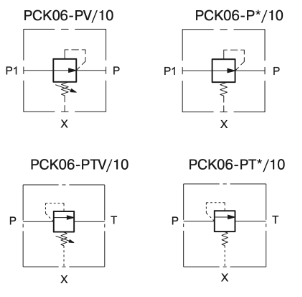

Гидросхема клапанов PCK06-PTV/10N, PCK06-PV/10N

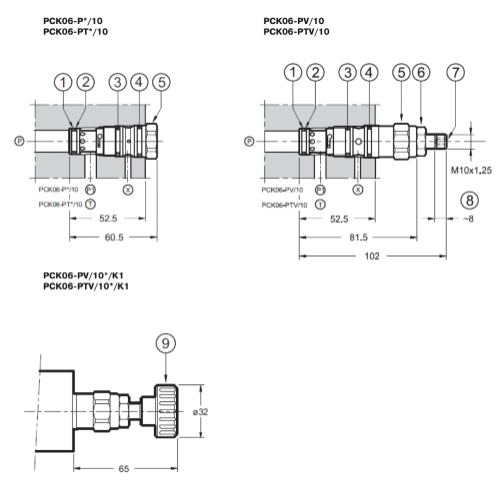

Габаритные размеры PCK06-PTV/10N, PCK06-PV/10N
- = Уплотнительное кольцо (OR), типа 2056 (14.00 x 1,78).
- = Уплотнительное кольцо (Rarbak), типа 8-015 (14.81 x 1.14 x 1.35).
- = Уплотнительное кольцо (OR), типа 3062 (15.54 x 2.62).
- = Уплотнительное кольцо (OR), типа 3062 (15.54 x 2.62).
- = Шестигранник: гаечный ключ 22. Момент затяжки 45 - 50 Нм.
- = Стопорная гайка: гаечный ключ 17.
- = Регулировочный винт с потайной шестигранной головкой: шестигранный ключ 5. Для увеличения давления вращать по часовой стрелке.
- = Максимальный ход регулировки. 9 = Регулировочный винт с рукояткой K1.
Технические характеристики PCK06
| Параметры | Клапан PCK06-PV/10N | Клапан PCK06-PTV/10N | |||
| Максимальное рабочее давление | бар | 350 | |||
| Исполнение | - | 2-х линейный | 3-х линейный | ||
| Регулируемый перепад давления | бар | 7...33 | |||
| Максимальный расход | л/мин | 40 | |||
| Температура рабочей жидкости | °C | -20...+80 | |||
| Обработка поверхности | - | Цинковые белила: Fe // Zn 8 // B (EN 12329) | |||
| Масса клапана не более | кг | 0,2 | |||

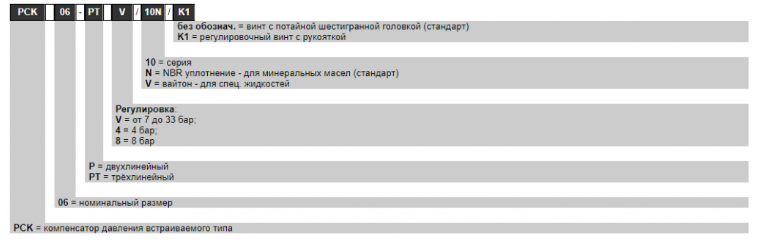

Структура условного обозначения PCK06-PTV/10N, PCK06-PV/10N
