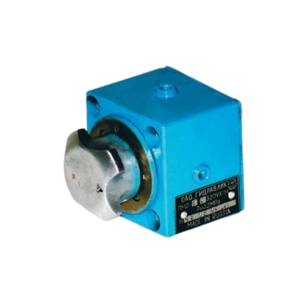

Переключатели каналов для манометра ПМ2, ПМ6

Переключатели манометров ПМ 2-1-320, ПМ 2-2-320, ПМ 2-1-С320, ПМ 2-2-С320, ПМ 6-320, ПМ 6-С320 предназначены для использования в гидравлических системах станков и других машин. Они обеспечивают последовательное подключение манометра к различным полостям для измерения давления с последующим сбросом его в сливную магистраль.

Данные переключатели широко применяются в машиностроении, автомобилестроении и тракторостроении, где они служат для измерения и регулирования давления рабочей жидкости, чаще всего индустриальных масел. Манометры, подключаемые через переключатели, используются для испытаний, калибровки и настройки устройств контроля давления, а также для точного измерения избыточного давления в гидросистемах.

Переключатели манометров серий ПМ2-320 и ПМ6-320, рассчитанные на давление до 32 МПа, зарекомендовали себя как надежные компоненты в системах измерения и регулирования давления.

Переключатели манометров ПМ2, ПМ6 имеют следующие конструктивные исполнения:

1. По присоединению:

резьбовое:

• ПМ2.1-320 – с креплением на торцевой плоскости;
• ПМ2.2-320 – с креплением на боковой плоскости;
• ПМ6-320 - с фланцевым креплением;

стыковое:

• ПМ2.1-С320 – с креплением на торцевой плоскости;
• ПМ2.2-С320 – с креплением на боковой плоскости;
• ПМ6-С320 - с креплением на вертикальной или горизонтальной плоскости;

2. По числу точек замера давления:

• ПМ2-1-320, ПМ2-2-320, ПМ2-1-С320,ПМ2-2-С320 – двухточечные;
• ПМ6-320, ПМ6-С320 – шеститочечные.

3. Климатическое исполнение:

• УХЛ4 – для районов с умеренным климатом;
• О.4 – для районов с тропическим климатом.

Переключатели ПМ-2-1-320, ПМ-2-2-320, ПМ-2-1-С320, ПМ-2-2-С320, ПМ-6-320, ПМ-6-С320 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью от 10 до 400 cСт, при температуре рабочей жидкости от +10 до +70 °С и температуре окружающей среды от +1 до 55 °С.

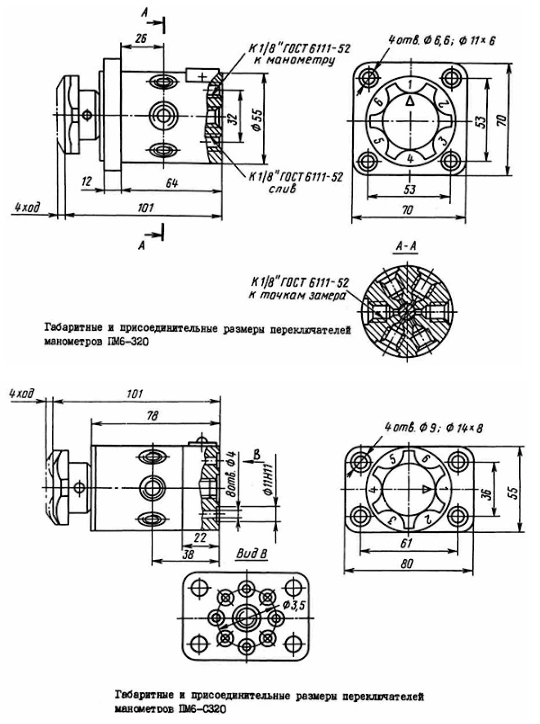

Габаритные размеры ПМ2, ПМ6

Технические характеристики ПМ2, ПМ6
