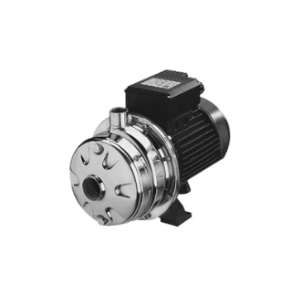

Центробежный насос Ebara 2CDX
Применение Ebara 2CDX
- Повышение давления
- Садовое орошение
- Системы мойки
- Водоочистка
- Градирни
- Перекачивание чистой воды общего назначения
Технические особенности Ebara 2CDX
- Прочная конструкция
- Небольшие размеры
Технические данные насоса Ebara 2CDX
- Максимальное рабочее давление 8 бар
- Максимальная температура жидкости
-5 ÷ +60 °C для стандартного исполнения и исполнения E
-5 ÷ +110 °C для исполнения H-HS-HW-HSW - Входное соединение G1½ для 2CDX 200, G1¼ для остального ряда
- Выходное соединение G1
Материалы
Исполнение AISI 304
- Корпус насоса, рабочее колесо, диффузор и диск уплотнения из EN 1.4301 (AISI 304)
Исполнение AISI 316 (под заказ)
- Корпус насоса, рабочее колесо, диффузор и диск уплотнения из EN 1.4301 (AISI 316)
- Алюминиевое основание двигателя (до 1,5 кВт включительно), чугунное (2,2 кВт и более)
- Торцевое уплотнение
- Керамика/графит/NBR (стандарт)
- Керамика/графит/FPM (исполнение Н)
- SiC/SiC/FPM (исполнение HS)
- Карбид вольфрама/карбид вольфрама/FPM (исполнение HW)
- SiC/карбид вольфрама/FPM (исполнение HSW)
- Керамика/графит/EPDM (исполнение Е)
- Карбид вольфрама/специальный графит/EPDM (исполнение U3CEGG)
Технические данные двигателя Ebara 2CDX
- Высокоэффективные двигатели класса IE2 от 0,75 кВт
- Асинхронный 2-полюсный двигатель с внутренней вентиляцией
- Класс изоляции F
- Класс защиты IP55
- Однофазное напряжение 230 В ±10 % 50 Гц, трехфазное напряжение 230/400 В ±10 % 50 Гц
- Конденсатор и тепловая защита с автоматическим перезапуском встроены в однофазный двигатель
- Для трехфазного исполнения тепловая защита должна быть предусмотрена потребителем
| Условное обозна- чение |
Подача (м3/ч) | Напор (м) | Допус- каемый кавита- ционный запас (м) |
Высота самовса- сывания (м) |
Частота вращения (об/мин) | Мощность электро- двигателя (кВт) |
Входной патрубок Dу (мм) | Выходной патрубок Dу (мм) | Габариты агрегата Длина/ ширина/ высота L/B/H (мм) | Масса агрегата (кг) |
| 2CDX 70/10, 1611100004I | 1.2 - 4.8 | 38.5 - 27 | - | - | 3000 | 0.75 | 31.75 | 25.4 | 355х208х229 | 12.6 |
| 2CDX 70/12, 1611120004I | 1.2 - 4.8 | 44.5 - 30 | - | - | 3000 | 0.9 | 31.75 | 25.4 | 367x208x229 | 13.8 |
| 2CDX 70/15, 1611150004I | 1.2 - 4.8 | 52.5 - 36.5 | - | - | 3000 | 1.1 | 31.75 | 25.4 | 382.5x232x250 | 17.4 |
| 2CDX 70/20, 1611200004I | 1.2 - 4.8 | 60 - 44 | - | - | 3000 | 1.5 | 31.75 | 25.4 | 396x232x250 | 19.2 |
| 2CDX 120/15, 1621150004I | 2.4 - 9 | 42 - 30 | - | - | 3000 | 1.1 | 31.75 | 25.4 | 382.5x208x229 | 16.1 |
| 2CDX 120/20, 1621200004I | 2.4 - 9 | 51.5 - 36.5 | - | - | 3000 | 1.5 | 31.75 | 25.4 | 396x208x229 | 17.9 |
| 2CDX 120/30, 1989300004I | 2.4 - 9 | 59 - 44 | - | - | 3000 | 2.2 | 31.75 | 25.4 | 396.5x232x250 | 25.1 |
| 2CDX 120/40, 1989400004I | 2.4 - 9 | 68.5 - 52 | - | - | 3000 | 3 | 31.75 | 25.4 | 460x232x250 | 27.1 |
| 2CDX 200/30, 1999300004I | 3.6 - 12.6 | 52 - 39.5 | - | - | 3000 | 2.2 | 38.1 | 25.4 | 457x208x229 | 25.7 |
| 2CDX 200/40, 1999400004I | 3.6 - 12.6 | 62.5 - 49 | - | - | 3000 | 3 | 38.1 | 25.4 | 460x232x250 | 27.6 |
| 2CDX 200/50, 1999500004I | 3.6 - 12.6 | 71.5 - 57.5 | - | - | 3000 | 3.7 | 38.1 | 25.4 | 475x232x250 | 35.7 |

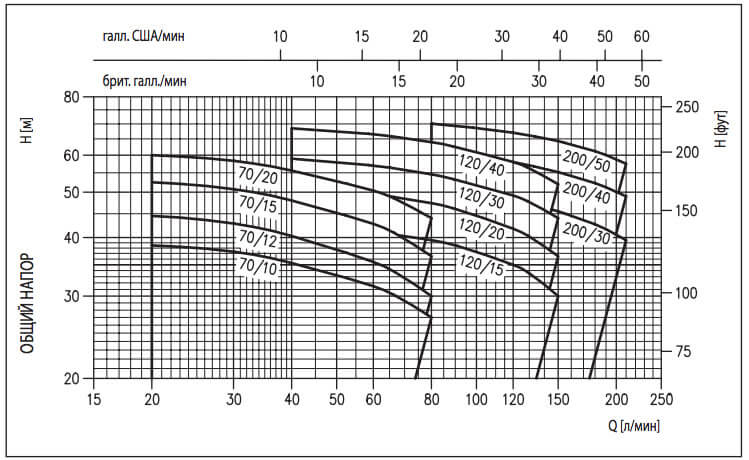

Диапазон эксплуатационных характеристик Ebara 2CDX

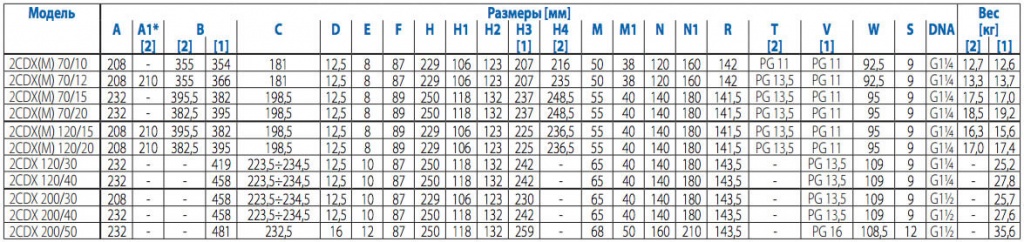

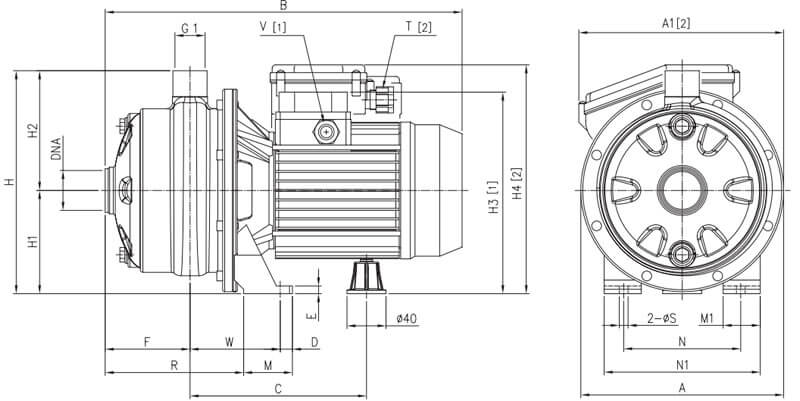

Таблица размеров Ebara 2CDX
