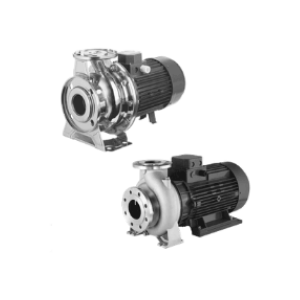

Центробежный насос Ebara 3 / 3L

Заказать
Заказать

Применение Ebara 3 / 3L

  • Коммунальное, сельскохозяйственное и промышленное водоснабжение
  • Повышение давления
  • Системы пожаротушения, отопления и кондиционирования воздуха
  • Перекачивание промышленных жидкостей
  • Ирригация
  • Градирни
  • Плавательные бассейны
  • Опорожнение
  • Системы мойки

Технические особенности Ebara 3 / 3L

  • Высокостойкая конструкция
  • Гидроформовка деталей, запатентованная EBARA

Технические данные насоса Ebara 3 / 3L

  • Максимальное рабочее давление 10 бар
  • Максимальная температура жидкости
    -10 ÷ +90 °C
    -10 ÷ +110 °C для (исполнение L-H-HS-HW-HSW)
    -20 ÷ +120 °C (исполнения E и ES)
  • MEI>0,4

Технические данные двигателя

  • Высокоэффективные двигатели класса IE2 от 0,75 кВт
  • Асинхронный 2-полюсный и 4-полюсный двигатель с внутренней вентиляцией
  • Класс изоляции F(В для высоких температур)
  • Класс защиты IP55
  • Однофазное напряжение 230В ± 10% 50Гц,
  • Трехфазное напряжение 220-240/380-415В ± 5% 50Гц (до 0,55 кВт включительно) для 3(L)M4 SERIES
  • Трехфазное напряжение 230/400В ± 10% 50Гц (от 0,75 кВт до 4 кВт включительно) для 3(L)M4 SERIES
  • Трехфазное напряжение 230/400В ± 10% 50Гц (до 4 кВт включительно) для остального ряда
  • Трехфазное напряжение 400/690В ± 10% 50Гц(от 5,5 кВт и выше)
  • Защита должна быть предусмотрена потребителем

Характеристики электронасосных агрегатов 3М

Условное обозна-
чение		 Подача (м3/ч) Напор (м) Допус-
каемый кавита-
ционный запас (м)		 Высота самовса-
сывания (м)		 Частота вращения (об/мин) Мощность электро-
двигателя (кВт)		 Входной патрубок Dу (мм) Выходной патрубок Dу (мм) Габариты агрегата Длина/ ширина/ высота L/B/H (мм) Масса агрегата (кг)
3М 32-125/1,1, 1300206604I 6 - 20 21 - 13 2 - 2900 1.1 50 32 408x213x252 23
3М 32-160/1,5, 1300206804I 6 - 20 28 - 17 1.5 - 2900 1.5 50 32 408x254x292 24
3М 32-160/2,2, 1300306604I 6 - 20 35 - 25 1.5 - 2900 2.2 50 32 408x254x292 26
3М 32-200/3,0, 1310406604I 6 - 20 42 - 29 2 - 2900 3 50 32 433x294x340 32
3М 32-200/4,0, 1310556604I 6 - 20 53 - 40 2 - 2900 4 50 32 458x294x340 34
3М 32-200/5,5, 1310756606I 6 - 20 69 - 56 2 - 2900 5.5 50 32 477x294x340 47
3М 40-125/1,5, 1320376604I 12 - 42 18 - 6 2.5 - 2900 1.5 65 40 408x213x252 28
3М 40-125/2,2, 1320276604I 12 - 42 26 - 13 2.5 - 2900 2.2 65 40 408x213x252 31
3М 40-160/3,0, 1320406604I 12 - 42 30 - 17 2.5 - 2900 3 65 40 433x254x292 36
3М 40-160/4,0, 1320556604I 12 - 42 38 - 25 2.5 - 2900 4 65 40 458x254x292 38
3М 40-200/5,5, 1330756604I 12 - 42 46 - 33 2.5 - 2900 5.5 65 40 497x294x340 51
3М 40-200/7,5, 1330906604I 12 - 42 56 - 45 2.5 - 2900 7.5 65 40 520x294x340 53
3М 40-200/11, 1330916606I 12 - 42 71 - 58 1.5 - 2900 11 65 40 577x294x340 67
3М 50-125/2,2, 1330506604I 24 - 60 17 - 8 3 - 2900 2.2 65 50 428x254x292 32
3М 50-125/3,0, 1330556604I 24 - 72 20 - 8 3 - 2900 3 65 50 453x254x292 36
3М 50-125/4,0, 1330406604I 24 - 72 26 - 14 3 - 2900 4 65 50 478x254x292 41
3М 50-160/5,5, 1330906606I 24 - 72 31 - 18 3 - 2900 5.5 65 50 497x296x340 55
3М 50-160/7,5, 1330896606I 24 - 72 39 - 26 3 - 2900 7.5 65 50 520x294x340 61
3М 50-200/9,2, 1330976606I 30 - 72 50 - 34 3 - 2900 9.2 65 50 582x296x360 68
3М 50-200/11, 1330966606I 30 - 72 56 - 42 3 - 2900 11 65 50 582x296x360 70
3М 50-200/15, 1330986606I 30 - 72 70 - 57 3 - 2900 15 65 50 735x314x360 79
3М 65-125/4, 1344126604I 36 - 108 20 - 7 3 - 2900 4 80 65 483х254х340 40
3М 65-125/5,5, 1344136604I 36 - 114 25 - 10 3 - 2900 5.5 80 65 496х254х340 52
3М 65-125/7,5, 1344146604I 36 - 120 30 - 14 4 - 2900 7.5 80 65 540х254х340 59
3М 65-160/7,5, 1345146604I 42 - 120 30 - 14 3 - 2900 7.5 80 65 540х296х360 62
3М 65-160/9,2, 1345156604I 42 - 120 34 - 17 3 - 2900 9.2 80 65 593х296х360 67
3М 65-160/11, 1345166604I 42 - 132 38 - 20 3 - 2900 11 80 65 593х296х360 76
3М 65-160/15, 1345176604I 42 - 132 45 - 27 4 - 2900 15 80 65 733х296х360 93
3LМ 65-200/15 42 - 132 51 - 28 4 - 2900 15 80 65 733х296х405 114
3LМ 65-200/18,5 42 - 132 60 - 36 4 - 2900 18.5 80 65 733х296х405 127
3LМ 65-200/22 42 - 132 65 - 45 4 - 2900 22 80 65 733х296х405 136
3LS 65-250/30, 1395200104I 54 - 144 77 - 52 4 - 2900 30 80 65 966x360x450 303
3LS 65-250/37 54 - 150 88 - 65 4 - 2900 37 80 65 966x360x450 320
3LS 80-160/11 78 - 204 27.3 - 12.5 4 - 2900 11 100 80 831x350x405 145.8
3LS 80-160/15R 78 - 216 30.5 - 14.5 4 - 2900 15 100 80 831x350x405 157
3LS 80-160/15, 1393170104I 78 - 228 34 - 17 4 - 2900 15 100 80 831x350x405 157
3LS 80-160/18.5, 1393180104I 78 - 240 39 - 20 4 - 2900 18.5 100 80 875x350x405 151.2
3LS 80-200/22, 1397190104I 78 - 216 48 - 25 4 - 2900 22 100 80 910x357x430 207
3LS 80-200/30, 1397200104I 78 - 240 58.5 - 33 4 - 2900 30 100 80 991x400x450 306
3LS 80-200/37 78 - 240 64 - 38.5 4 - 2900 37 100 80 991x400x450 325
3LS 80-250/37 78 - 204 71.5 - 38 3 - 2900 37 100 80 1019x400x480 335
3LS 80-200/45 78 - 228 82.5 - 42.5 4 - 2900 45 100 80 1060x450x505 401
3LS 80-200/55 78 - 240 93.5 - 55 4 - 2900 55 100 80 1151x550x560 489

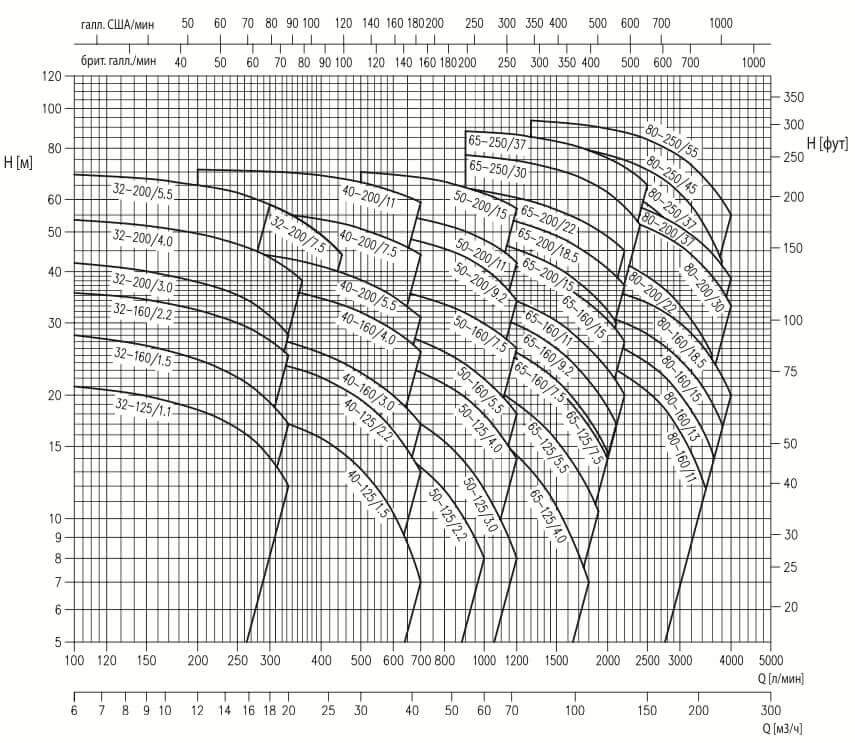

Диапазон эксплуатационных характеристик 3 серии при 2900 об/мин

Ebara 3 / 3L

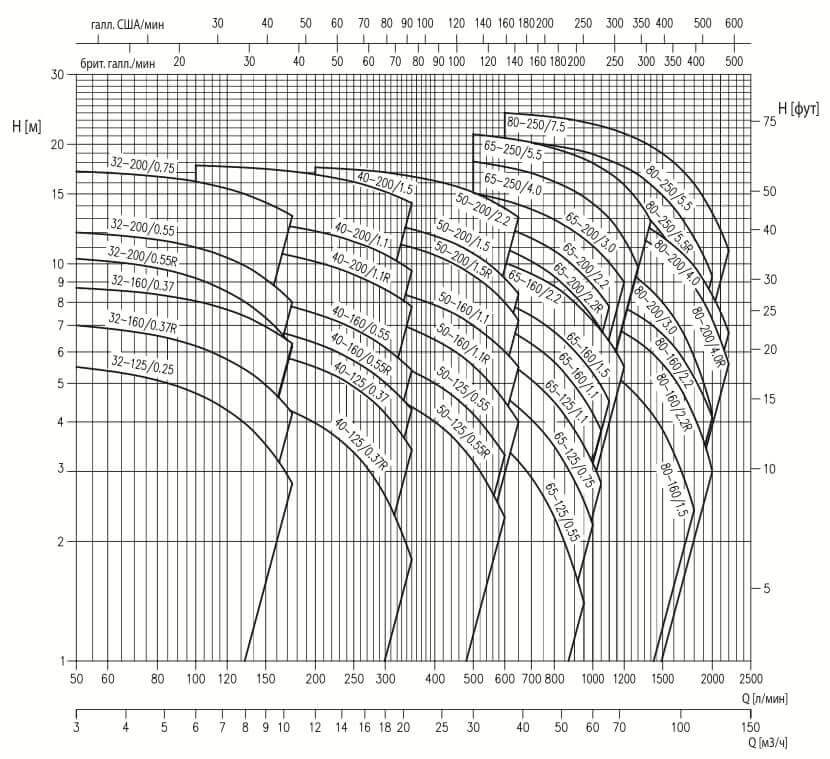

Диапазон эксплуатационных характеристик 3 серии при 1450 об/мин

Ebara 3 / 3L
