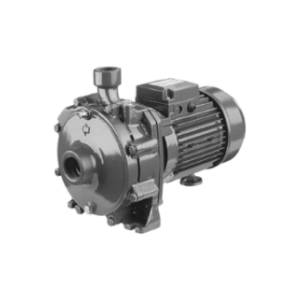

Центробежный насос Ebara CDA
Применение Ebara CDA
- Бытовые напорные станции
- Малое орошение
- Перекачивание неагрессивных жидкостей
- Системы мойки и автомойки
Технические особенности Ebara CDA
- Выпускаются с латунным рабочим колесом (CDA 0.75 M GO, CDA 1.00 M GO)
- Возможна установка для промышленного применения
Технические данные насоса Ebara CDA
- Максимальное рабочее давление
- 6 бар для CDA 0.75 - 1.00
- 10 бар для остального ряда - Максимальная температура жидкости 40 °C для CDA 0.75 - 1.00, 90 °C для остального ряда
- Соединение на входе G1 для CDA 0.75 - 1.00
- G1¼ для CDA 1.50 - 2.00 - 3.00, G1½ для CDA 4.00 - 5.50
- Соединение на выходе G1 для CDA 0.75 - 1.00 - 1.50 - 2.00 - 3.00, G1¼ для CDA 4.00 - 5.50
Материалы
- Корпус насоса из чугуна
- Торцевое уплотнение из графита/керамики/NBR
- Рабочее колесо из PPE+PS, упрочненного стекловолокном, для CDA 0.75 - 1.00, и из латуни для остального ряда
- Вал из AISI 303 для CDA 0.75 - 1.00 -1.50 - 2.00 - 3.00, из AISI 304 для CDA 4.00 - 5.50
- Основание из алюминия для CDA 0.75 - 1.00, из чугуна для остального ряда
- Диск уплотнения из AISI 304 для CDA 0.75 - 1.00, встроенный в основание двигателя из чугуна для остального ряда
Технические данные двигателя Ebara CDA
- Высокоэффективные двигатели класса IE2 от 0,75 кВт
- Асинхронный 2-полюсный двигатель с внутренней вентиляцией
- Класс изоляции F
- Класс защиты IP44
- Однофазное напряжение 230 В ±10 % 50 Гц, трехфазное напряжение 230/400 В ±10 % 50 Гц
- Конденсатор и тепловая защита с автоматическим перезапуском встроены в однофазный двигатель
- Для трехфазного исполнения тепловая защита должна быть предусмотрена потребителем
| Условное обозна- чение |
Подача (м3/ч) | Напор (м) | Допус- каемый кавита- ционный запас (м) |
Высота самовса- сывания (м) |
Частота вращения (об/мин) | Мощность электро- двигателя (кВт) |
Входной патрубок Dу (мм) | Выходной патрубок Dу (мм) | Габариты агрегата Длина/ ширина/ высота L/B/H (мм) | Масса агрегата (кг) |
| CDA 0.75 | 1.2 - 4.8 | 33 - 17 | - | - | 3000 | 0.55 | 25.4 | 25.4 | 336.3x183x227 | 13.5 |
| CDA 1 | 1.2 - 5.4 | 39.5 - 21 | - | - | 3000 | 0.75 | 25.4 | 25.4 | 336.3x183x227 | 15 |
| CDA 1.5 | 1.2 - 6 | 50.8 - 27.5 | - | - | 3000 | 1.1 | 31.75 | 25.4 | 394.8x194x265 | 25 |
| CDA 2 | 1.2 - 6.6 | 60.5 - 32.5 | - | - | 3000 | 1.5 | 31.75 | 25.4 | 394.8x194x265 | 27 |
| CDA 3 | 2.4 - 8.4 | 60.5 - 32 | - | - | 3000 | 2.2 | 31.75 | 25.4 | 410.8x194x265 | 27 |
| CDA 4 | 3 - 11.4 | 67 - 48 | - | - | 3000 | 3 | 38.1 | 31.75 | 467.3x228x308.5 | 42.5 |
| CDA 5.5 | 3 - 12.6 | 76.5 - 54 | - | - | 3000 | 4 | 38.1 | 31.75 | 467.3x228x308.5 | 46.3 |

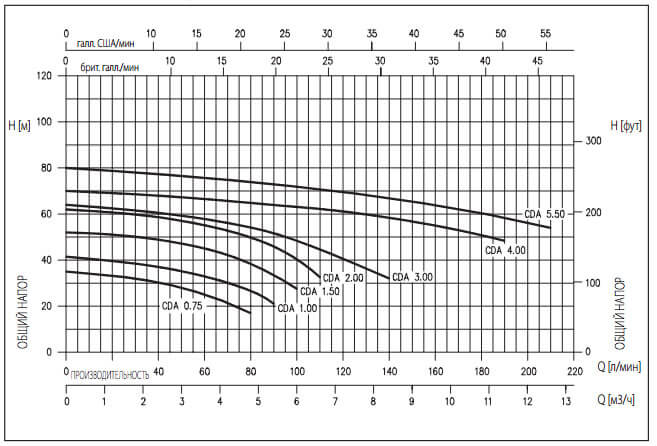

Диапазон эксплуатационных характеристик Ebara CDA

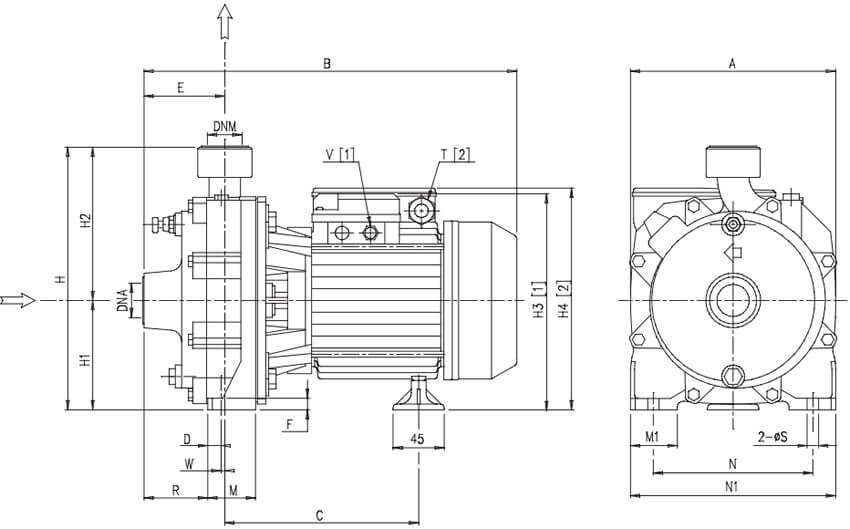

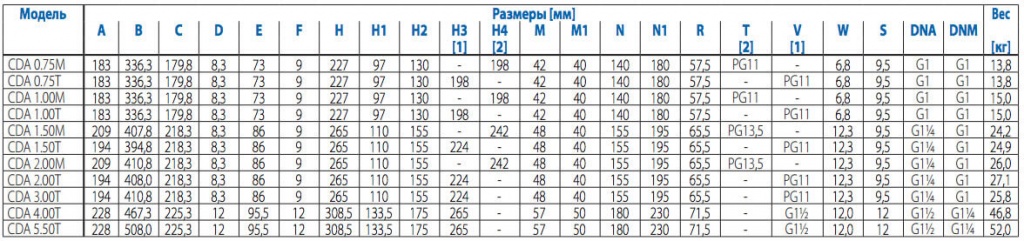

Размеры Ebara CDA
