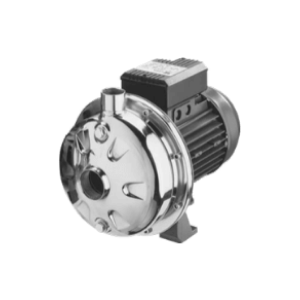

Центробежный насос Ebara CDX
Применение Ebara CDX
- Повышение давления
- Садовое орошение
- Системы мойки
- Водоочистка
- Градирни
- Перекачивание чистой воды общего назначения
Технические особенности Ebara CDX
- Надежная конструкция гидравлической части
- Небольшие размеры
Технические данные насоса Ebara CDX
- Максимальное рабочее давление 8 бар
- Максимальная температура жидкости
-5 ÷ +60 °C для CDX (L) 70/05-70/07-90/10
-5 ÷ +90 °C для остального ряда CDX
-5 ÷ +110 °C для исполнения H-HS-HW-HSW-E - Входное соединение G1½ для CDX (L) 200, G1¼ для остального ряда
- Выходное соединение G1
- MEI > 0,1
Материалы
- Корпус насоса, рабочее колесо, диффузор и крышка корпуса из AISI 304
- Вал из AISI 303 (часть, контактирующая с жидкостью)
Исполнение AISI 316 (под заказ)
- Корпус насоса, рабочее колесо, диффузор и крышка корпуса из AISI 316
- Вал из AISI 303 (часть, контактирующая с жидкостью)
- Основание и рама двигателя из алюминия
- Торцевое уплотнение
- Керамика/графит/NBR (стандарт)
- Керамика/графит/FPM (исполнение Н)
- SiC/SiC/FPM (исполнение HS)
- Карбид вольфрама/карбид вольфрама/FPM (исполнение HW)
- SiC/карбид вольфрама/FPM (исполнение HSW)
- Керамика/графит/EPDM (исполнение Е)
- Карбид вольфрама/специальный графит/EPDM (исполнение U3CEGG)
Технические данные двигателя Ebara CDX
- Высокоэффективные двигатели класса IE2 от 0,75 кВт
- Асинхронный 2-полюсный двигатель с внутренней вентиляцией
- Класс изоляции F
- Класс защиты IP55
- Однофазное напряжение 230 В ±10 % 50 Гц, трехфазное напряжение 230/400 В ±10 % 50 Гц
- Конденсатор и тепловая защита с автоматическим перезапуском встроены в однофазный двигатель
- Для трехфазного исполнения тепловая защита должна быть предусмотрена потребителем
| Условное обозна- чение |
Подача (м3/ч) | Напор (м) | Допус- каемый кавита- ционный запас (м) |
Высота самовса- сывания (м) |
Частота вращения (об/мин) | Мощность электро- двигателя (кВт) |
Входной патрубок Dу (мм) | Выходной патрубок Dу (мм) | Габариты агрегата Длина/ ширина/ высота L/B/H (мм) | Масса агрегата (кг) |
| CDX/А 70/05, 1615050004 | 1.2 - 5.4 | 20.7 - 15 | - | - | 3000 | 0.37 | 31.75 | 25.4 | 320x208x230 | 8.3 |
| CDX/A 70/07, 1615090004 | 1.2 - 4.8 | 28 - 20.5 | - | - | 3000 | 0.55 | 31.75 | 25.4 | 321x208x230 | 9.8 |
| CDX/I 90/10, 1615100504I | 1.2 - 6.6 | 30.3 - 19.5 | - | - | 3000 | 0.75 | 31.75 | 25.4 | 320x208x230 | 11 |
| CDX/A 120/07, 1625090004 | 3 - 10.8 | 20.5 - 12.5 | - | - | 3000 | 0.55 | 31.75 | 25.4 | 320x208x230 | 9.6 |
| CDX/I 120/12, 1625100004I | 3 - 9.6 | 29.3 - 21 | - | - | 3000 | 0.9 | 31.75 | 25.4 | 320x208x230 | 12.4 |
| CDX/I 120/20, 1625200004I | 3 - 9.6 | 38.5 - 28.6 | - | - | 3000 | 1.5 | 31.75 | 25.4 | 232x360x250 | 17.2 |
| CDX/I 200/12, 1635100004I | 4.8 - 15 | 21.3 - 14 | - | - | 3000 | 0.9 | 38.1 | 25.4 | 208x360x230 | 12.2 |
| CDX/I 200/20, 1635200004I | 4.8 - 15 | 31.5 - 24.5 | - | - | 3000 | 1.5 | 38.1 | 25.4 | 208x360x230 | 16.1 |
| CDX/I 200/25, 1635250004I | 4.8 - 15 | 36.8 - 27.2 | - | - | 3000 | 1.8 | 38.1 | 25.4 | 232x360x250 | 15.9 |

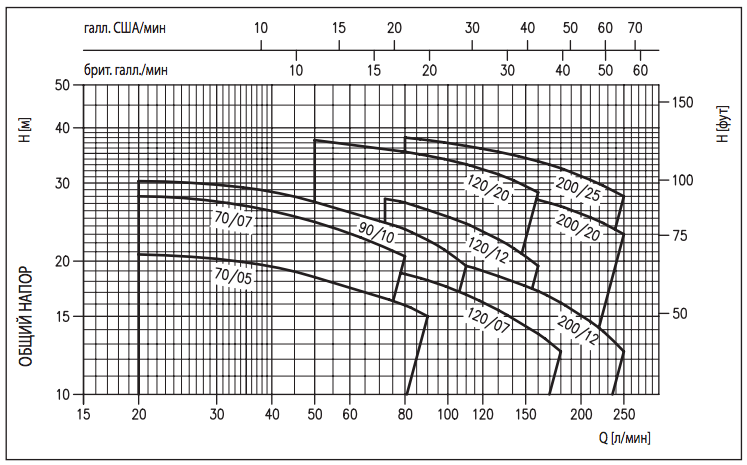

Диапазон эксплуатационных характеристик Ebara CDX

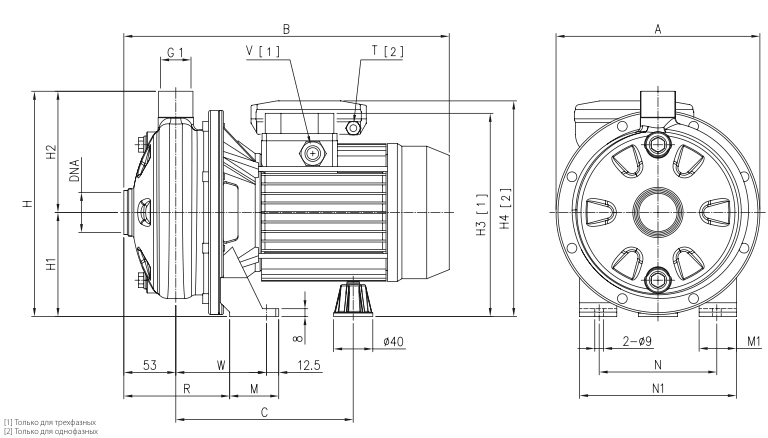

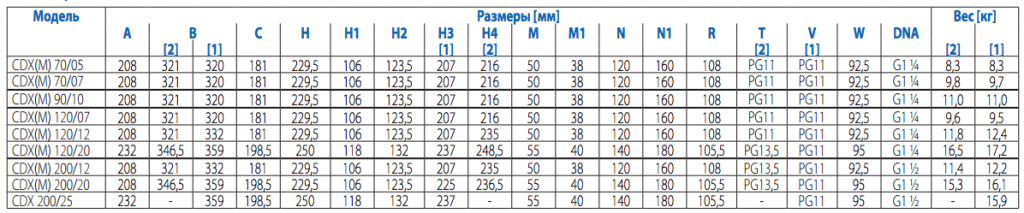

Таблица размеров Ebara CDX
