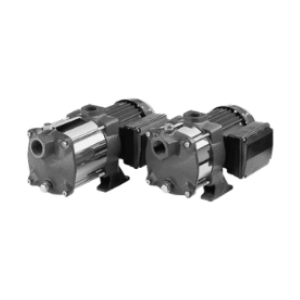

Центробежный насос Ebara COMPACT
Применение Ebara COMPACT
- Повышение давления
- Повышение давления для общего назначения
- Садовое орошение
- Мойки
- Перекачивание чистой воды
Технические особенности Ebara COMPACT
- Бесшумная работа
- Легкие и простые в обращении
Технические данные насоса Ebara COMPACT
- Максимальное рабочее давление: 10 бар
- Максимальная температура жидкости: 40 °C
- Входное соединение G1 для COMPACT A, G1¼ для COMPACT B
- Выходное соединение G1
Технические данные двигателя Ebara COMPACT
- Асинхронный 2-полюсный двигатель самовентилируемый
- Класс изоляции F
- Класс защиты IP44
- Однофазное напряжение 230 В ±10 % 50 Гц,
трехфазное напряжение 230/400 В ±10 % 50 Гц - Конденсатор и тепловая защита с автоматическим перезапуском встроены в однофазный двигатель
- Для трехфазной версии тепловая защита должна быть предусмотрена потребителем
Материалы
- Корпус насоса и кронштейн из чугуна
- Внешняя рубашка из AISI 304
- Рабочее колесо и диффузор из PPE+PS, упроченного стекловолокном
- Ступени из PPE+PS, упроченного стекловолокном/PTFE
- Вал из AISI 416
- Торцевое уплотнение из графита/керамики/NBR
| Условное обозна- чение |
Подача (м3/ч) | Напор (м) | Допус- каемый кавита- ционный запас (м) |
Высота самовса- сывания (м) |
Частота вращения (об/мин) | Мощность электро- двигателя (кВт) |
Входной патрубок Dу (мм) | Выходной патрубок Dу (мм) | Габариты агрегата Длина/ ширина/ высота L/B/H (мм) | Масса агрегата (кг) |
| COMPACT A/4 | 1.2 - 4.8 | 21 - 6 | - | - | 3000 | 0.3 | 25.4 | 25.4 | 307.5x159x166 | 8.4 |
| COMPACT A/6 | 1.2 - 4.8 | 31 - 9 | - | - | 3000 | 0.44 | 25.4 | 25.4 | 333.5x159x166 | 9.3 |
| COMPACT A/8 | 1.2 - 4.8 | 40 - 10.5 | - | - | 3000 | 0.6 | 25.4 | 25.4 | 359.5x159x166 | 10.3 |
| COMPACT AM/10 | 1.2 - 4.8 | 57 - 20 | - | - | 3000 | 0.75 | 25.4 | 25.4 | 426x169x166 | 14.5 |
| COMPACT AM/12 | 1.2 - 4.8 | 68 - 24 | - | - | 3000 | 0.9 | 25.4 | 25.4 | 452x169x166 | 15.5 |
| COMPACT AM/15 | 1.2 - 4.8 | 79 - 28 | - | - | 3000 | 1.1 | 25.4 | 25.4 | 490x169x166 | 16.7 |
| COMPACT BM/12 | 1.8 - 7.2 | 47.5 - 18 | - | - | 3000 | 0.9 | 31.75 | 25.4 | 400x169x166 | 14.9 |
| COMPACT BM/15 | 1.8 - 7.2 | 58 - 22 | - | - | 3000 | 1.1 | 31.75 | 25.4 | 438x169x166 | 15.9 |

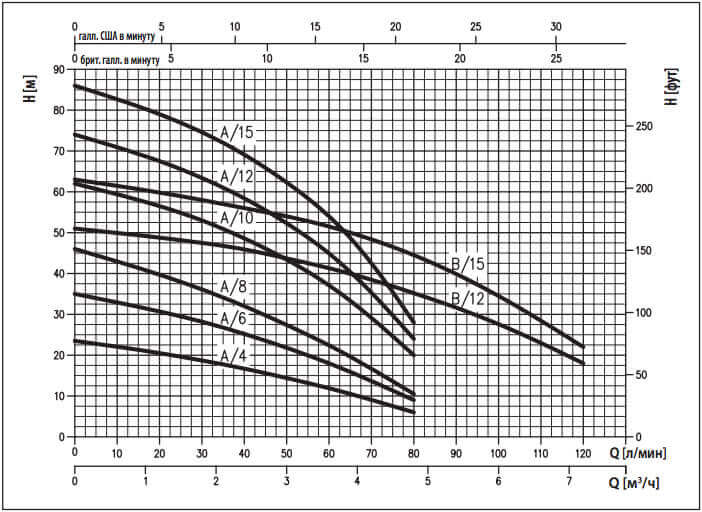

Диапазон эксплуатационных характеристик Ebara COMPACT

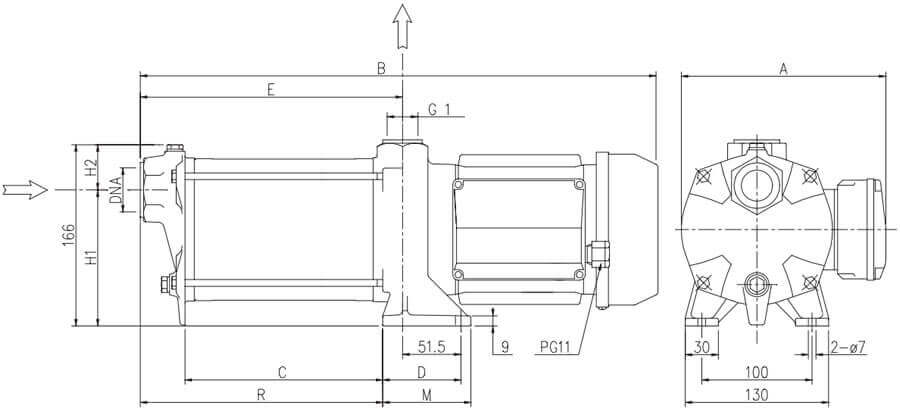

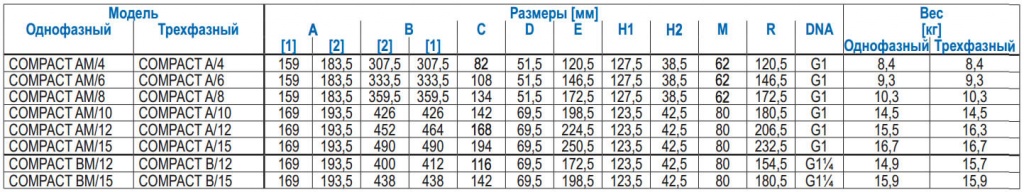

Размеры Ebara COMPACT
- [1] Только для трехфазных
- [2] Только для однофазных
