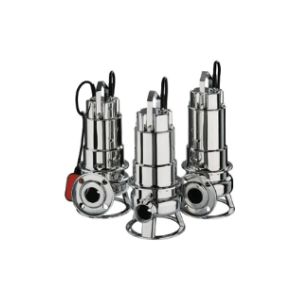

Центробежный насос Ebara DW, DW VOX
Применение Ebara DW, DW VOX
- Откачка бытовых и промышленных сточных вод
- Дренаж колодцев или карьеров
- Дренаж затапливаемых помещений
- Перекачивание сточных жидкостей, также содержащих твердые
и волокнистые взвешенные частицы - Откачивание инфильтрационных вод
- Откачивание сточных вод (канализация)
- Опорожнение выгребных ям
Технические особенности Ebara DW, DW VOX
- Поставляется с десятиметровым кабелем питания H07 RN-F
- Доступен с поплавком и без
- Поставляются с одноканальным рабочим колесом или вихревым (VOX), с фланцевым соединением (F)
Материалы Ebara DW, DW VOX
- Корпус насоса, рабочее колесо, крышка двигателя, кольцо уплотнения и корпус двигателя из нержавеющей стали AISI 304
- Вал из AISI 303
- Двойное торцевое уплотнение с промежуточной масляной камерой:
- верхнее из Графита/Керамики/NBR (со стороны двигателя)
- нижнее из SiC/SiC/NBR (со стороны насоса)
Технические данные Ebara DW, DW VOX
- Максимальная глубина погружения 10 метров
- Максимальная температура воды 40°C
- Максимальный размер твёрдых частиц 50 мм
- Самоохлаждающийся асинхронный двухполюсный двигатель
- Класс изоляции F
- Класс защиты IPX8
- Однофазное напряжение 230 В ±10%, 50 Гц
- Трёхфазное напряжение 400 В ±10%, 50 Гц
- Автоматическая защита от тепловой перегрузки включена для однофазной версии
- Для трёхфазной версии тепловая защита должна быть предусмотрена потребителем
- Версия с резьбой: входное соединение ø 50, выходное G2
- Версия с фланцевым соединением: входное соединение ø 50 DN 50
| Условное обозна- чение |
Подача (м3/ч) | Напор (м) | Допус- каемый кавита- ционный запас (м) |
Высота самовса- сывания (м) |
Частота вращения (об/мин) | Мощность электро- двигателя (кВт) |
Входной патрубок Dу (мм) | Выходной патрубок Dу (мм) | Габариты агрегата Длина/ ширина/ высота L/B/H (мм) | Масса агрегата (кг) |
| DW VOX 75, 1599031221 | 0 - 24 | 7 - 1.5 | - | - | 3000 | 0.55 | 50 | 50.8 | 228x228x485 | 16 |
| DW VOX 100, 1599050004 | 0 - 30 | 9 - 2 | - | - | 3000 | 0.75 | 50 | 50.8 | 228x228x515 | 18 |
| DW 75, 1589030004 | 0 - 30 | 11 - 2 | - | - | 3000 | 0.55 | 50 | 50.8 | 228x228x485 | 16 |
| DW VOX 150, 1599071221 | 0 - 36 | 11.5 - 2 | - | - | 3000 | 1.1 | 50 | 50.8 | 228x228x515 | 20 |
| DW 100, 1589050004 | 0 - 36 | 13 - 2 | - | - | 3000 | 0.75 | 50 | 50.8 | 228x228x515 | 18 |
| DW 150, 1589070004 | 0 - 42 | 13 - 2.5 | - | - | 3000 | 1.1 | 50 | 50.8 | 228x228x515 | 20 |
| DW VOX 200, 1599080004 | 0 - 42 | 14 - 2 | - | - | 3000 | 1.5 | 50 | 50.8 | 228x228x515 | 20 |
| DW VOX 300, 1599090004 | 0 - 48 | 17 - 3.5 | - | - | 3000 | 2.2 | 50 | 50.8 | 228x228x545 | 26 |
| DW 200, 1589080004 | 0 - 48 | 18 - 3 | - | - | 3000 | 1.5 | 50 | 50.8 | 228x228x515 | 20 |
| DW 300, 1589090004 | 0 - 54 | 22 - 5 | - | - | 3000 | 2.2 | 50 | 50.8 | 228x228x545 | 26 |

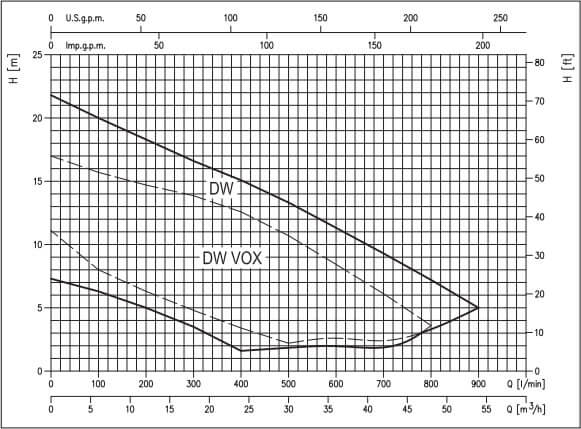

Диапазон эксплуатационных характеристик Ebara DW, DW VOX

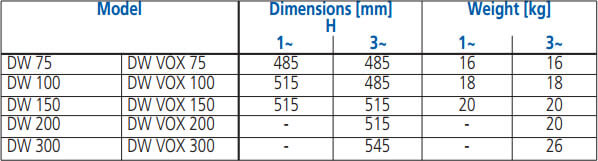

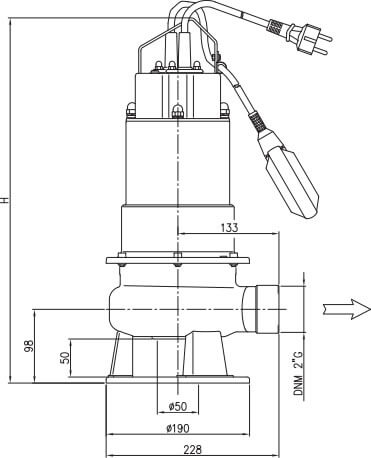

Размеры Ebara DW, DW VOX
