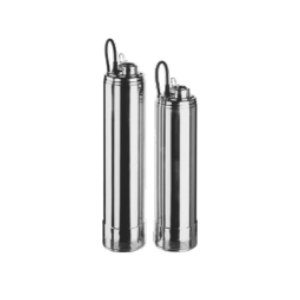

Центробежный насос Ebara IDROGO
Применение Ebara IDROGO
- Перекачка чистой воды из скважин, цистерн и резервуаров
- Бытовые напорные станции
- Садовое орошение
- Автомойка
- Повышение давления для общего назначения
Технические особенности Ebara IDROGO
- Укомплектованы двойным механическим уплотнением с промежуточной масляной камерой
- Поставляются с силовым кабелем 20 м типа H07RN-F (5 м для модели IDROGO 40/06 M)
- Однофазная версия с поплавком по заказу (версия «А»)
- Имеется трехфазная версия 230 В ±10 % 50 Гц
- Монтаж: в горизонтальном или вертикальном положении
Технические данные насоса Ebara IDROGO
- Максимальное рабочее давление: 10 бар
- Максимальная температура жидкости: 40 °C
- Максимальная глубина погружения: 20 м
- Максимальный проход твердых частиц 2,5 мм
- Выходное подсоединение G1¼
Материалы Ebara IDROGO
- Внешняя рубашка, крышка двигателя, кольцо уплотнения, фильтр и запорное кольцо из AISI 304
- Рабочее колесо, диффузор и проставка из PPE+PS, упроченного стекловолокном
- Вал из AISI 431
- Верхнее торцевое уплотнение (со стороны двигателя)
из графита/керамики/NBR и нижнее (со стороны насоса)
из SiC/графита/NBR
Технические данные двигателя Ebara IDROGO
- Асинхронный самовентилируемый 2-полюсный двигатель, охлаждаемый перекачиваемой жидкостью
- Класс изоляции F
- Класс защиты IP68
- Однофазное напряжение 230 В ±10 % 50 Гц,
трехфазное напряжение 230 В ±10 % 50 Гц,
трехфазное напряжение 400 В ±10 % 50 Гц - Конденсатор и тепловая защита с автоматическим перезапуском встроены в однофазный двигатель
- Для трехфазной версии тепловая защита должна быть предусмотрена потребителем
| Условное обозна- чение |
Подача (м3/ч) | Напор (м) | Допус- каемый кавита- ционный запас (м) |
Высота самовса- сывания (м) |
Частота вращения (об/мин) | Мощность электро- двигателя (кВт) |
Входной патрубок Dу (мм) | Выходной патрубок Dу (мм) | Габариты агрегата Длина/ ширина/ высота L/B/H (мм) | Масса агрегата (кг) |
| IDROGO M 40/06 | 1.2 - 4.8 | 33.1 - 10.3 | - | - | 2900 | 0.45 | 0 | 31.75 | 138x138x513 | 13 |
| IDROGO 40/08 | 1.2 - 4.8 | 43.3 - 13.4 | - | - | 2900 | 0.6 | 0 | 31.75 | 138x138x513 | 15 |
| IDROGO 40/10 | 1.2 - 4.8 | 54.1 - 16.8 | - | - | 2900 | 0.75 | 0 | 31.75 | 138x138x539 | 16 |
| IDROGO 40/12 | 1.2 - 4.8 | 64.9 - 20.2 | - | - | 2900 | 0.9 | 0 | 31.75 | 138x138x590 | 17 |
| IDROGO 80/12 | 1.8 - 7.2 | 45.6 - 15.2 | - | - | 2900 | 0.9 | 0 | 31.75 | 138x138x540 | 16 |
| IDROGO 80/15 | 1.8 - 7.2 | 57 - 17 | - | - | 2900 | 1.1 | 0 | 31.75 | 138x138x564 | 17 |
| IDROGO 80/20 | 1.8 - 7.2 | 68.4 - 22.8 | - | - | 3000 | 1.5 | 0 | 31.75 | 138x138x590 | 18 |

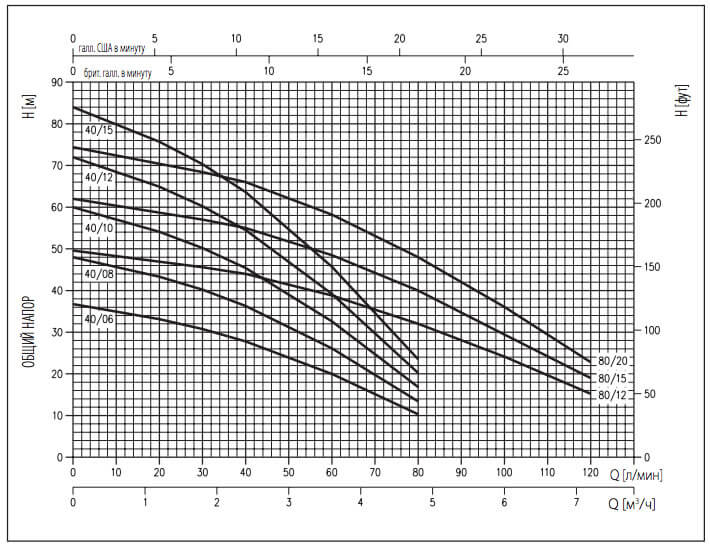

Диапазон эксплуатационных характеристик Ebara IDROGO

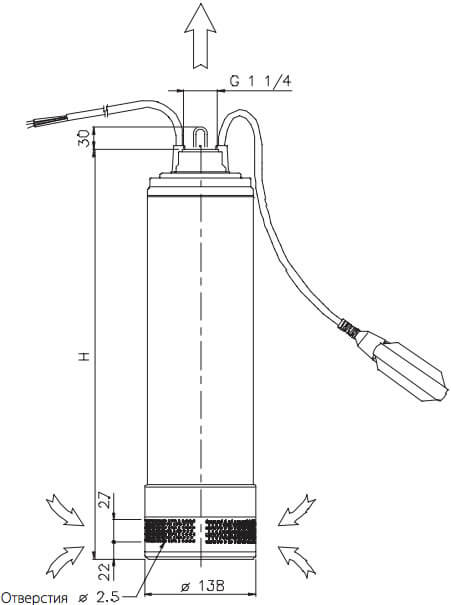

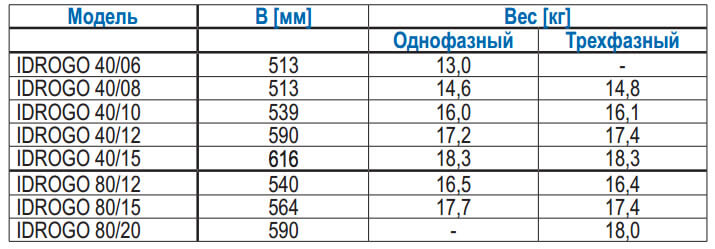

Размеры Ebara IDROGO
- [1] Только для трехфазных
- [2] Только для однофазных
