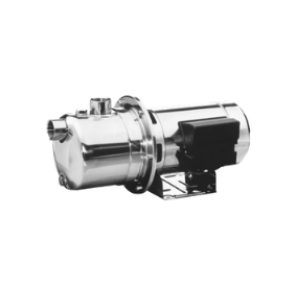

Центробежный насос Ebara JES-JE
Применение Ebara JES-JE
- Водоснабжение питьевой водой
- Повышение давления
- Садовое орошение
- Опорожнение резервуаров и бассейнов
- Перекачивание чистой воды общего назначения
Технические особенности Ebara JES-JE
- Практичные
- Легко и просто переносятся
Технические данные насоса Ebara JES-JE
- Максимальное рабочее давление: 6 бар
- Максимальная температура жидкости: 45 °C
- Максимальная глубина всасывания: 8 м
- Входное соединение G1 для JES, G1¼ для JE
- Выходное соединение G1
Материалы Ebara JES-JE
- Корпус насоса, основание, кольцо уплотнения, корпус двигателя и крышка крыльчатки из AISI 304
- Вал из AISI 303 (часть, контактирующая с жидкостью)
- Рабочее колесо из AISI 304 для JE, из PPE+PS, упроченного стекловолокном для JES
- Торцевое уплотнение из графита/керамики/NBR
Технические данные двигателя
- Высокоэффективные двигатели класса IE2 от 0,75 кВт
- Асинхронный закрытый 2-полюсный двигатель с внутренней вентиляцией
- Класс изоляции F
- Класс защиты IP44 (по запросу IP55)
- Однофазное напряжение 230 В ±10 % 50 Гц,
трехфазное напряжение 230/400 В ±10 % 50 Гц - Конденсатор и тепловая защита с автоматическим перезапуском встроены в однофазный двигатель
- Для трехфазной версии тепловая защита должна быть предусмотрена потребителем
| Условное обозна- чение |
Подача (м3/ч) | Напор (м) | Допус- каемый кавита- ционный запас (м) |
Высота самовса- сывания (м) |
Частота вращения (об/мин) | Мощность электро- двигателя (кВт) |
Входной патрубок Dу (мм) | Выходной патрубок Dу (мм) | Габариты агрегата Длина/ ширина/ высота L/B/H (мм) | Масса агрегата (кг) |
| JES 5 | 0.3 - 2.7 | 28 - 11.5 | - | - | 2900 | 0.37 | 25.4 | 25.4 | 359x177x173 | 5.6 |
| JES 6 | 0.3 - 2.7 | 31.5 - 13.5 | - | - | 2900 | 0.44 | 25.4 | 25.4 | 359x177x173 | 5.8 |
| JES 8 | 0.3 - 2.7 | 37 - 16 | - | - | 2900 | 0.6 | 25.4 | 25.4 | 359x177x173 | 6 |
| JE 80 | 1.2 - 4.2 | 33 - 18 | - | - | 2900 | 0.6 | 31.75 | 25.4 | 401x205x210 | 12 |
| JE 100, 1650050004I | 1.2 - 4.2 | 37 - 21 | - | - | 2900 | 0.75 | 31.75 | 25.4 | 432x205x210 | 13.5 |
| JE 120 | 1.2 - 4.2 | 41 - 24.5 | - | - | 2900 | 0.88 | 31.75 | 25.4 | 432x205x210 | 13.5 |
| JE 150 | 1.2 - 4.5 | 49 - 29.5 | - | - | 2900 | 1.1 | 31.75 | 25.4 | 439x214x210 | 15.5 |

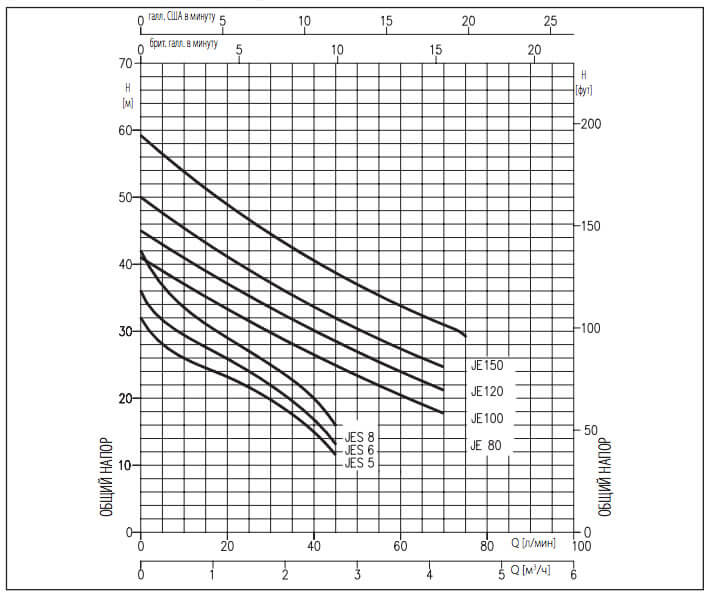

Диапазон эксплуатационных характеристик Ebara JES-JE

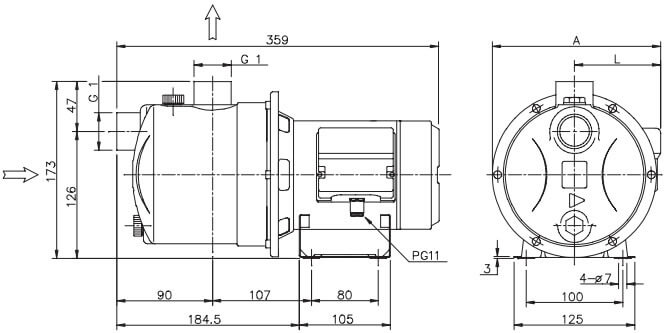

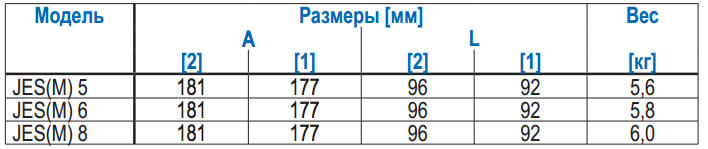

Размеры Ebara JES
- [1] Только для трехфазных
- [2] Только для однофазных

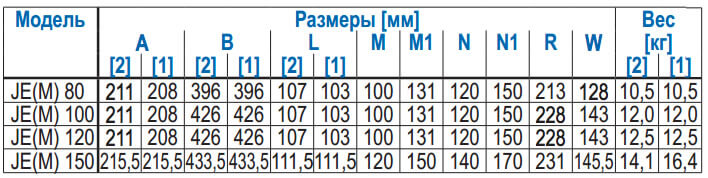

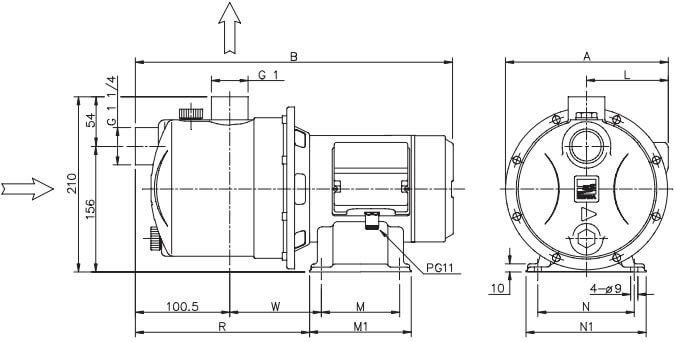

Размеры Ebara JE
- [1] Только для трехфазных
- [2] Только для однофазных
