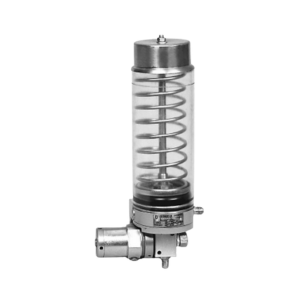

Станция смазки модульной конструкции 130122
Станция смазки модульной конструкции предназначена для подачи очищенного смазочного материала в системы смазки станочного оборудования и различных промышленных машин.
Применение таких станций способствует стабильной подаче масла или пластичной смазки, что значительно повышает надежность и срок службы узлов и механизмов.
Варианты исполнения
Станции выпускаются в различных модификациях и могут оснащаться электрическим, механическим, гидравлическим, пневматическим или ручным приводом.
Модульная конструкция обеспечивает гибкость конфигурации и позволяет адаптировать оборудование под конкретные условия производственного процесса.
Типы подаваемого смазочного материала
Оборудование предназначено для подачи пластичных смазок с числом пенетрации не ниже 290, а также жидких смазочных материалов с вязкостью от 10 мм²/с.
Такая универсальность делает станции оптимальным решением для широкого спектра технологических задач.
Условия эксплуатации
Станции смазки рассчитаны на работу в диапазоне температур окружающей среды от 1 до 40 °C. Для стабильного функционирования рекомендуется использовать минеральные масла с классом чистоты не ниже 14, что обеспечивает защиту механизмов от загрязнений и износа.
Габаритные размеры

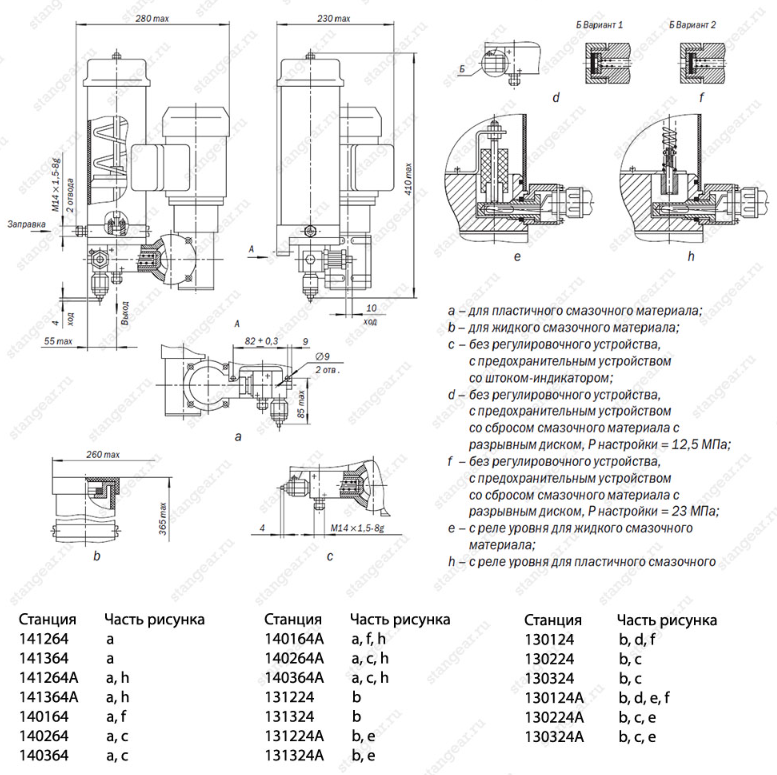

Чертеж станции смазки модульной конструкции с электрическим приводом и с прозрачным резервуаром

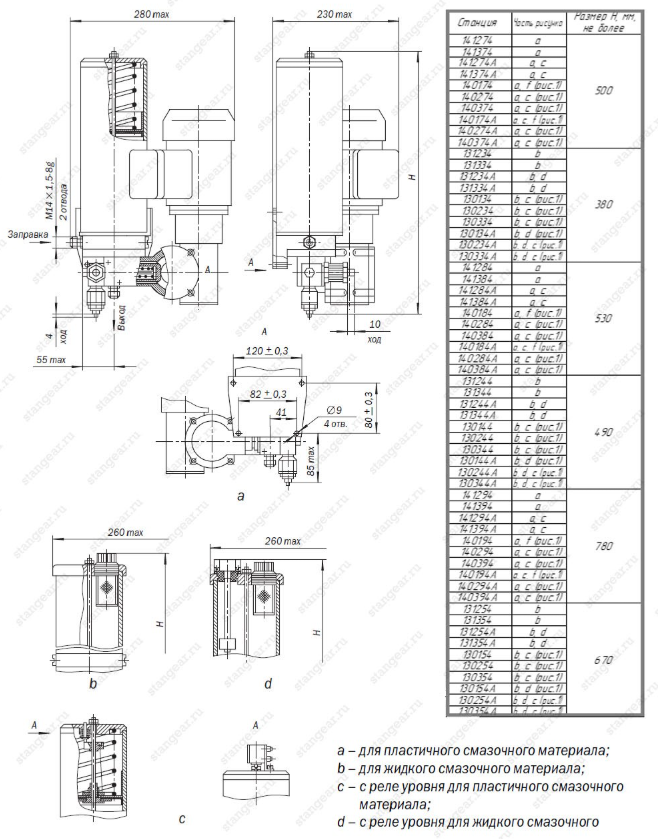

Чертеж станции смазки модульной конструкции с электрическим приводом и с металлическим резервуаром

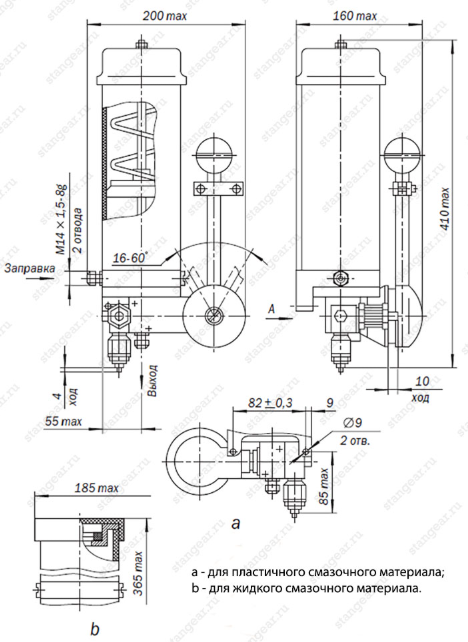

Чертеж станции смазки модульной конструкции с механическим приводом (обгонной муфтой) и с металлическим резервуаром

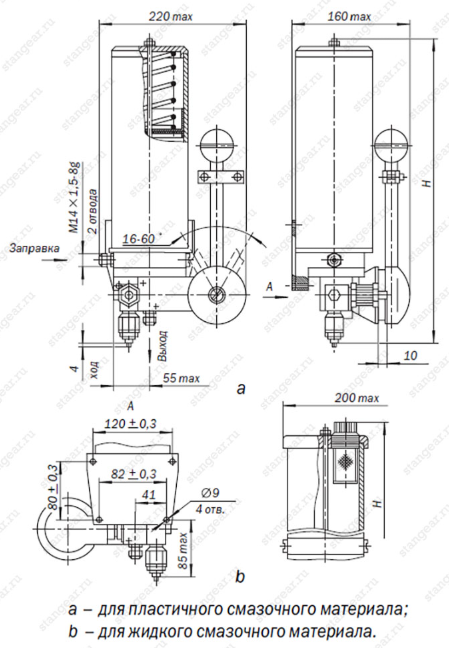

Чертеж станции смазки модульной конструкции с механическим приводом (обгонной муфтой) и с прозрачным резервуаром

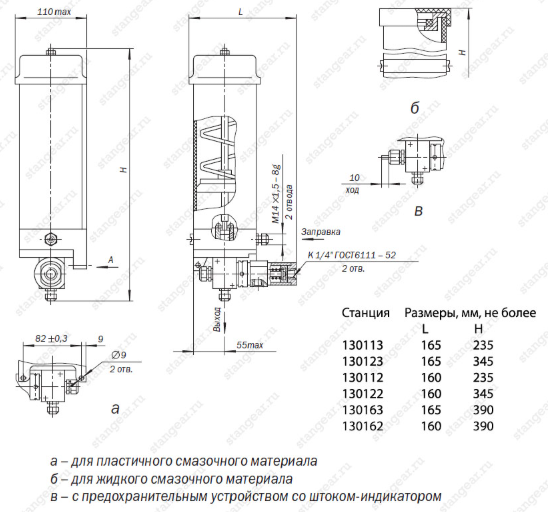

Чертеж станции смазки модульной конструкции с гидравлическим или пневматическим приводом

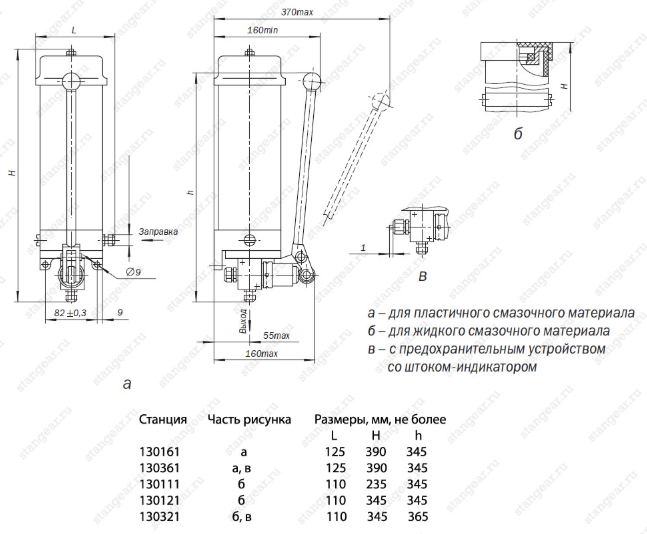

Чертеж станции смазки модульной конструкции с ручным приводом
Технические характеристики
| Станция | Вид смазочного материала* | Вид привода* | Номинальное давление нагнетания, МПа | Давление срабатывания предохранительного устройства, МПа | Номинальный рабочий объем, см³ |
| 131224 131224А 131324 131324А | жидкий | электрический | 10 | 12,5+3 | 0,63 |
| 130124 130124А 130224 130224А 130324 130324А | |||||
| 131234 131234А 131334 131334А | |||||
| 130134 130134А 130234 130234А 130334 130334А | |||||
| 131244 131244А 131344 131344А | |||||
| 130144 130144А 130244 130244А 130344 130344А | |||||
| 131254 131254А 131354 131354А | |||||
| 130154 130154А 130254 130254А 130354 130354А | |||||
| 141264 141264А 141364 141364А | пластичный | электрический | 20 | 23+3 | 0,63 |
| 140164 140164А 140264 140264А 140364 140364А | |||||
| 141274 141274А 141374 141374А | |||||
| 140174 140174А 140274 140274А 140374 140374А | |||||
| 141284 141284А 141384 141384А | |||||
| 140184 140184А 140284 140284А 140384 140384А | |||||
| 141294 141294А 141394 141394А | |||||
| 140194 140194А 140294 140294А 140394 140394А | |||||
| 131229 131229А 131329 131329А | жидкий | механический с ОМ | 10 | 12,5 | 0,63 |
| 130129 130129А 130229 130229А 130329 130329А | |||||
| 131239 131239А 131339 131339А | |||||
| 130139 130139А 130239 130239А 130339 130339А | |||||
| 131249 131249А 131349 131349А | |||||
| 130149 130149А 130249 130249А 130349 130349А | |||||
| 131259 131259А 131359 131359А | |||||
| 130159 130159А 130259 130259А 130359 130359А | |||||
| 141269 141269А 141369 141369А | пластичный | механический с ОМ | 20 | 23+3 | 0,63 |
| 140169 140169А 140269 140269А 140369 140369А | |||||
| 141279 141279А 141379 141379А | |||||
| 140179 140179А 140279 140279А 140379 140379А | |||||
| 141289 141289А 141389 141389А | |||||
| 140189 140189А 140289 140289А 140389 140389А | |||||
| 141299 141299А 141399 141399А | |||||
| 140199 140199А 140299 140299А 140399 140399А |
| Станция | КПД объемный, не менее | Номинальная вместимость бака станции, дм³ | Номинальная подача, см³/мин | Диапазон регулирования подачи, см³/мин | Давление подачи пластичного смазочного материала, МПа, не более | Масса (без смазочного материала), кг, не более |
| 131224 131224А 131324 131324А | 0,79 | 1,6 | 16 | 0-16 | - | 10,3 |
| 130124 130124А 130224 130224А 130324 130324А | 1,6 | - | ||||
| 131234 131234А 131334 131334А | 2,5 | 0-16 | 11 | |||
| 130134 130134А 130234 130234А 130334 130334А | 2,5 | - | ||||
| 131244 131244А 131344 131344А | 4,0 | 0-16 | 12,1 | |||
| 130144 130144А 130244 130244А 130344 130344А | 4,0 | - | ||||
| 131254 131254А 131354 131354А | 6,3 | 0-16 | 14 | |||
| 130154 130154А 130254 130254А 130354 130354А | 6,3 | - | ||||
| 141264 141264А 141364 141364А | 0,79 | 1,0 | 16 | 0-16 | 0,25 | 11,0 |
| 140164 140164А 140264 140264А 140364 140364А | 1,0 | - | ||||
| 141274 141274А 141374 141374А | 2,0 | 0-16 | 13,0 | |||
| 140174 140174А 140274 140274А 140374 140374А | 2,0 | - | ||||
| 141284 141284А 141384 141384А | 3,2 | 0-16 | 14,0 | |||
| 140184 140184А 140284 140284А 140384 140384А | 3,2 | - | ||||
| 141294 141294А 141394 141394А | 5,0 | 0-16 | 16,0 | |||
| 140194 140194А 140294 140294А 140394 140394А | 5,0 | - | ||||
| 131229 131229А 131329 131329А | 0,79 | 1,6 | 8 | 0-8 | - | 5,0 |
| 130129 130129А 130229 130229А 130329 130329А | - | |||||
| 131239 131239А 131339 131339А | 2,5 | 0-8 | 5,5 | |||
| 130139 130139А 130239 130239А 130339 130339А | - | |||||
| 131249 131249А 131349 131349А | 4,0 | 0-8 | 7,0 | |||
| 130149 130149А 130249 130249А 130349 130349А | - | |||||
| 131259 131259А 131359 131359А | 6,3 | 0-8 | 8,1 | |||
| 130159 130159А 130259 130259А 130359 130359А | - | |||||
| 141269 141269А 141369 141369А | 0,79 | 1,0 | 8 | 0-8 | 0,25 | 5,8 |
| 140169 140169А 140269 140269А 140369 140369А | - | - | ||||
| 141279 141279А 141379 141379А | 2,0 | 0-8 | 6,5 | |||
| 140179 140179А 140279 140279А 140379 140379А | - | - | ||||
| 141289 141289А 141389 141389А | 3,2 | 0-8 | 7,7 | |||
| 140189 140189А 140289 140289А 140389 140389А | - | - | ||||
| 141299 141299А 141399 141399А | 5,0 | 0-8 | 9,1 | |||
| 140199 140199А 140299 140299А 140399 140399А | - | - |
| Станция | Вид смазочного материала* | Вид привода* | Ном-ное давление нагнетания, Мпа | Давление срабатывания предохр-ного устройства, МПа | Номинальный рабочий объем, см³ | КПД объемный, не менее | Номинальная вместимость бака станции, дм³ |
| 130111 | жидкий | ручной | 10 | 12,5+3 | 0,63 | 0,79 | 0,63 |
| 130121 130321 | 1,6 | ||||||
| 130113 | пневматический | 0,63 | |||||
| 130123 | 1,6 | ||||||
| 130112 | гидравлический | 0,63 | |||||
| 130122 | 1,6 | ||||||
| 130161 130361 | пластичный | ручной | 1,0 | ||||
| 130163 | пневматический | 1,0 | |||||
| 130162 | гидравлический | 1,0 |
| Станция | Подаваемый объем, см³/цикл, не менее | Макс-ная частота хода плунжеров, мин-1 | Давление заправки пластичного смазочного материала, МПа, не более | Давление на входе привода, МПа | Сила на рукоятке, Н, не более | Масса (без смазочного материала), кг, не более | |
| ном-ное | макс-ное | ||||||
| 130111 | 0,5 | 20 | - | - | - | 150 | 2,4 |
| 130121 130321 | - | - | 150 | 2,8 | |||
| 130113 | 0,63 | 1,0 | - | 2,7 | |||
| 130123 | 0,63 | 1,0 | - | 3,1 | |||
| 130112 | 2,5 | 6,3 | - | 2,6 | |||
| 130122 | 2,5 | 6,3 | - | 3,3 | |||
| 130161 130361 | 0,25 | - | - | 150 | 3,3 | ||
| 130163 | 0,63 | 1,0 | - | 4,0 | |||
| 130162 | 2,5 | 6,3 | - | 3,8 | |||

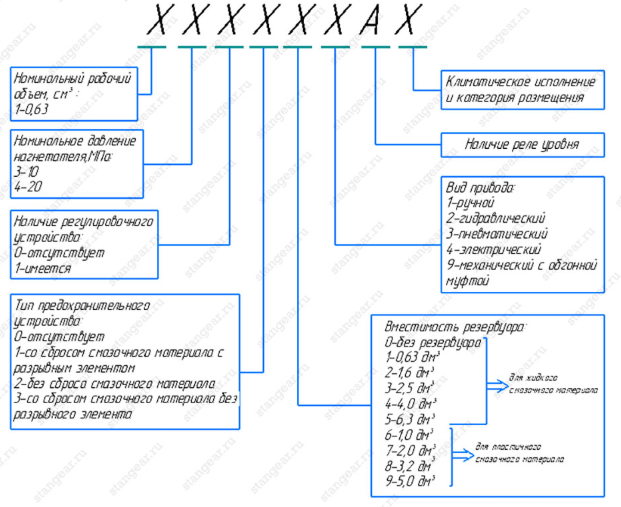

Структура обозначения
