Клапан дымоудаления ОКМ

Клапан дымоудаления ОКМ предназначен для применения в системах для отвода дыма и тепла (которые возникают при пожарах). В случае наличия дыма или повышения температуры клапан сигналом ЕПС или другим сигнализационным устройством активируется, и заслонка клапана переходит в положение "открыто", после этого происходит отвод дыма и тепла. В положении „закрыто” клапан служит для ограничения поступления дыма и тепла из вытяжной вентиляции в другие помещения.

Клапан дымоудаления ОКМ изготовляется в следующих исполнениях:

• с электромагнитным приводом  - исполнение. 20; (позволяет просто открыть клапан дымоудаления при пожаре, закрытие вручную происходит потом, без постоянного напряжения клапан находится в нормальном состоянии);
• с электроприводом Вelimo - исполнение. 44; (позволяет открывать с помощью автоматики - электропривода клапан дымоудаления и закрывать; в таком случае клапан дымоудаления всегда находится под напряжением);
• в кассетном исполнении (не указывается в маркировке клапана. Производитель сам изготавливает кассетное исполнение, исходя из размера клапана).

Технические характеристики:

• для использования в системах принудительного и естественного отвода дыма и тепла;
• размеры от 250 × 250 мм до 2000 × 1 000 мм;
• корпус из оцинкованного металлического листа, заслонка клапана изготовлена из оцинкованного металлического листа.

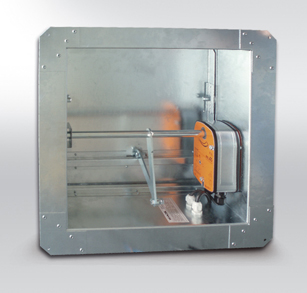

Клапан дымоудаления ОКМ-90 или ОКМ-EI-90 с электромеханическими приводами BELIMO BE (BLE) 230Вт

Клапан дымоудаления ОКМ-90 или ОКМ-EI-90 с электромеханическими приводами BELIMO BE (BLE) 24Вт

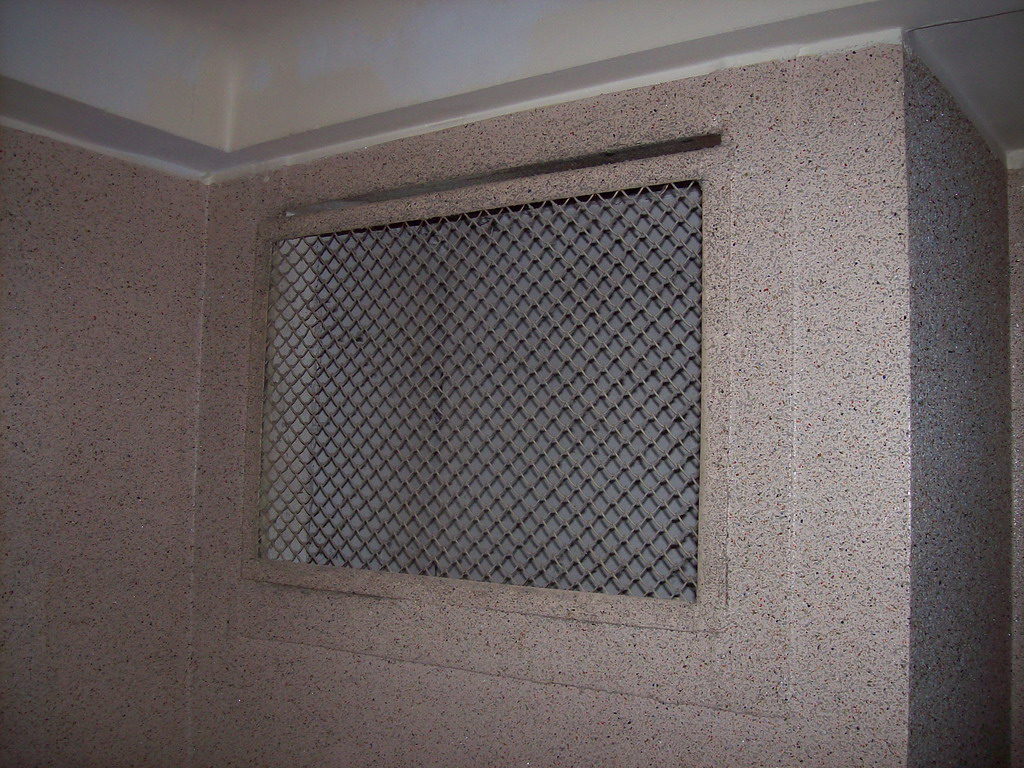

Клапан дымоудаления ОКМ ( ОКМ-90 и ОКМ-EI-90) с электромагнитным приводом и декоративной решеткой

Кассета из 2-х канальных клапанов ОКМ ( OKM E90 и OKM-EI-90) с электроприводами BELIMO ( BE и BLE реверсивным)

Кассета из 2-х стеновых клапанов дымоудаления ОКМ (OKM-90 и OKM-EI-90 с электроприводом BELIMO (BE и BLE реверсивным)

Конструкция клапана ОКМ

Клапан состоит из:

• корпуса;
• заслонки;
• электромагнита;
• обратных пружин (в случае исполнения с сервоприводом - привод Вelimo BE и BLE реверсивный).

Заслонка крепится на оси и поворачивается на 90.ْ В положении „закрыто” заслонка придерживается электромагнитным приводом или приводом Belimo. Способы управления заслонкой клапана приведены в таблице 1 в паспорте.

Корпус клапана дымоудаления ОКМ

Корпус клапана состоит из четырёх прикреплённых к себе частей изготовленных из оцинкованной жести толщиной 1,4 мм, которые с одной стороны имеют грань, на которую крепятся лицевые решетки. В углах эти части соединены угольником. Стороны на которые крепятся оси поворота заслонки, усилены пластинами с той же самой жести и имеют отверстие для оси. На этих сторонах прикреплены кронштейны с амортизатором, которые служат также как держатели одного конца пружины. Оси приварены к пластинам, которые прикручиваются к корпусу клапана. Электромагнит или сервопривод прикреплены к корпусу клапана с помощью держателя, в котором сделаны отверстия для крепления. Держатель изготовлен из оцинкованной жести и приварен к корпусу точечной сваркой. Способы управления заслонкой клапана так же там описаны.

Заслонка клапана дымоудаления ОКМ

Заслонка изготовлена из оцинкованной жести толщиной 1,4 мм, все четыре стороны которой имеют грань, с помощью которой она усиливается. На двух гранах сделаны отверстия диаметром 12,2 мм, куда вставляются оси поворота заслонки.

Заслонка клапана на этих осях поворачивается от положения “закрыто” до положения “открыто” в диапазоне 90º. Отверстия клапана дымоудаления окм усилены пластинками толщиной 2мм. Также к заслонке прикреплены два держателя конца пружины в форме L и регулируемая скоба, которая служит как защелка для сердечника электромагнита в случае исполнения с электромагнитным приводом. В случае исполнения с электроприводом, к заслонке прикреплён механизм поворачивания, который складывается из оси и тяги. Один конец тяги прикреплен к заслонке, а второй к оси, на которую насажен электропривод.

Механизм поворачивания заслонки

Заслонка клапана дымоудаления окм поворачивается на осях поворота в диапазоне 90º. Оси клапана дымоудаления окм изготовлены из круглого стержня диаметром 12 мм, длиной 60 мм и заварены к пластинам 3х23х52 мм. В случае исполнения с электромагнитным приводом на оси клапана дымоудаления окм поворота насаживается пружина один конец, которой прикреплён к заслонке, а второй упирается в кронштейн. С помощью пружины заслонка устанавливается в положение “открыто”. В положение “закрыто” заслонка устанавливается вручную. В случае исполнения с электроприводом заслонка открывается и закрывается с помощью привода Belimo.

Пусковой механизм клапана

В случае исполнения клапана дымоудаления окм с электромагнитным приводом пусковой механизм клапана устроен с помощью электромагнита прикрепленного к корпусу и регулированной скобы. Сердечник электромагнита заскакивает в регулированную скобу и держит заслонку в положении “закрыто”. Когда электромагнит получит импульс, затянет сердечник и заслонка перейдет в положение “открыто”. В случае исполнения клапана дымоудаления окм с электроприводом Белимо, заслонка откроется при отключении питающего напряжения привода Belimo.

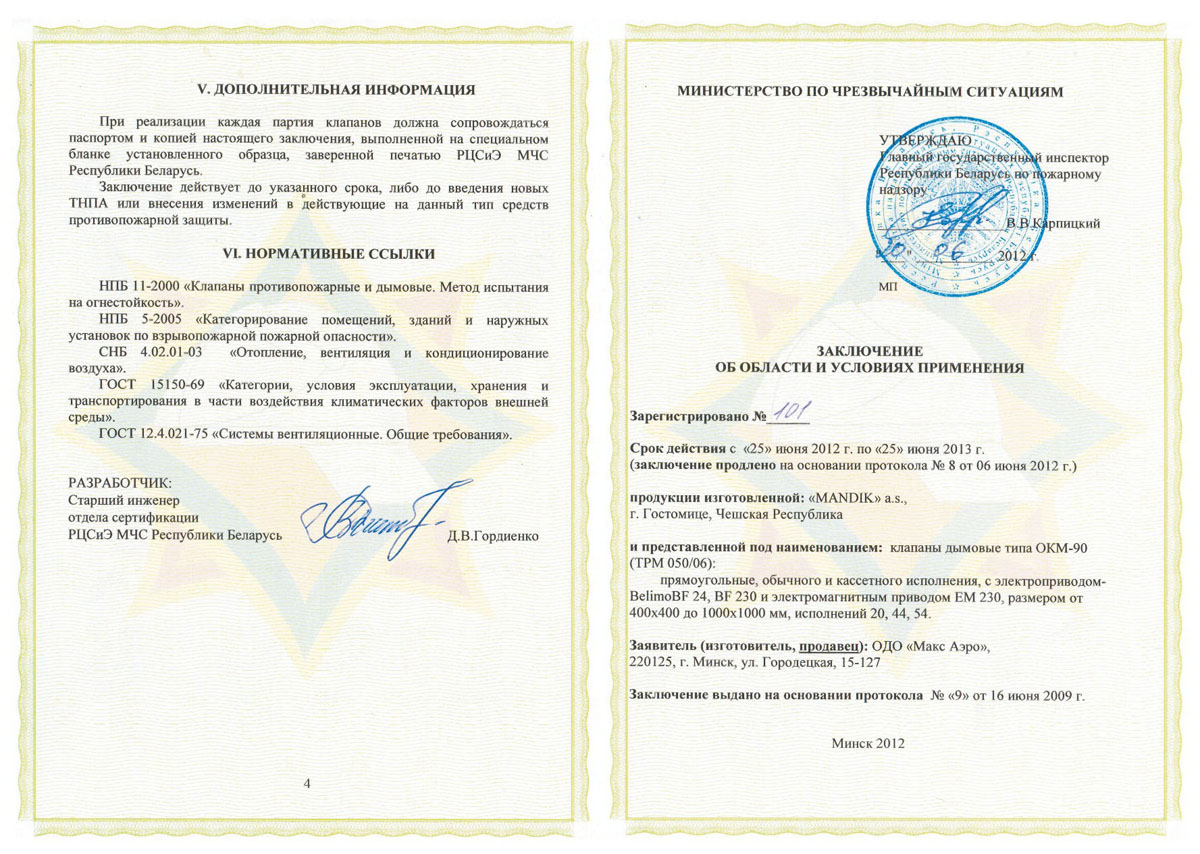

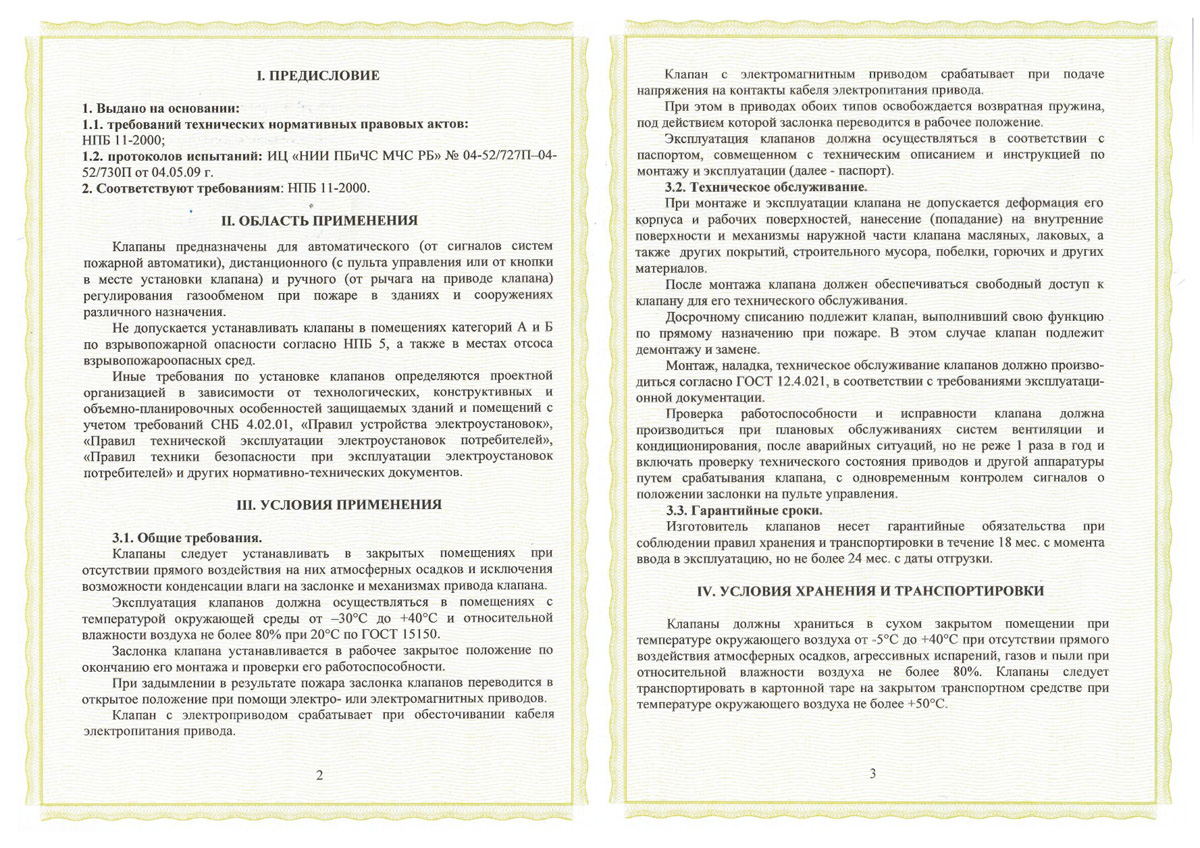

Этот клапан сертифицирован в МЧС Республики Беларусь по всем требованиям и нормам МЧС Республики Беларусь.

Клапан дымоудаления ОКМ-90 или ОКМ-EI-90 производится, как стенового типа. Стеновой тип клапана дымоудаления – это, когда  с одним присоединительным фланцем и внутренним размещением привода. Так же клапан дымоудаления ОКМ-90 или ОКМ-EI-90 может быть канального типа (К) , это когда с двумя присоединительными фланцами и с наружным или внутренним размещением электромагнита или электропривода или стенового исполнения (С).

На клапан дымоудаления устанавливаются такие виды электромагнитов и электроприводов Белимо:

•  электромагнитный привод – исполнение .20 - ЭМ (220) или исполнение .21- ЭМ(24)) ;
• реверсивный привод BELIMO BE или BLE– исполнение .44 ( для 220Вт) или .54 ( для 24Вт);

Непосредственно сам электропривод BELIMO BE (BLE) устанавливается с возвратной пружиной и реверсом, что сказано в паспорте на изделие (ТУ). Окружающая среда должна быть взрывобезопасной и не содержать агрессивных паров и газов в концентрациях, которые разрушают металлы, лакокрасочные покрытия и электроизоляцию. Рекомендуемое значение скорости газа через проходное сечение клапана дымоудаления окм  – не более 22 м/с- 1.

Предел огнестойкости клапана дымоудаления ОКМ-90

• в режиме дымового клапана – E 90;
• в режиме огнестойкости-EI-90.
